リジカラ装着!★シビックTypeR★

先週の3連休は3日ともリジカラの装着作業がありました。
今週末もリジカラウィークエンドになってます!





本日のクルマは・・・






FD2シビックTypeR!









先日MTに進化剤を施工したクルマです。
やはり進化剤施工とリジカラはリンクしていますね~。

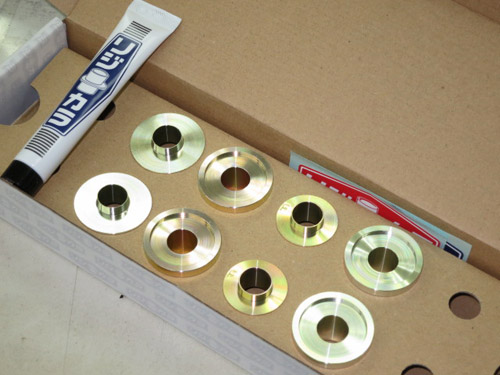

FD2のフロント用は8ピース!









装着場所は片側2ヶ所ずつの合計4ヶ所。

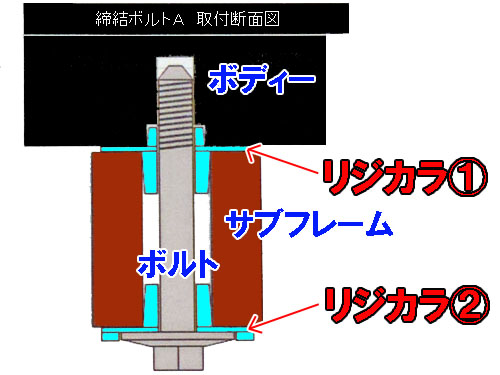

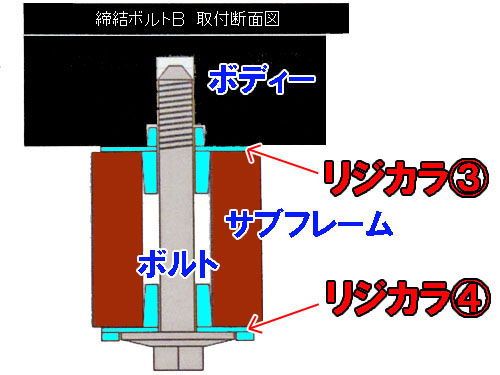

まずは  部の図解です。
サブフレーム上側はボディーのガイド穴にも入る構造ですね。

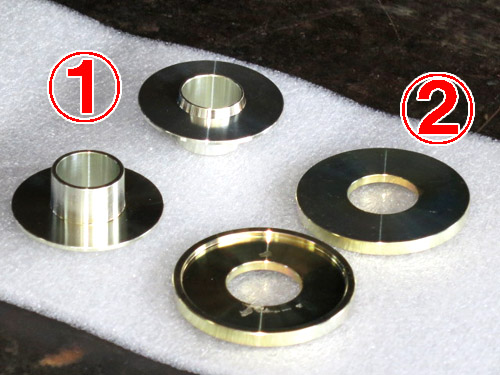

上側用のリジカラ①には両方に突起が出ています。
ゴツイほうがサブフレームの穴に入る突起で、小さいほうがボディーのガイド穴用です。
ボルト側のリジカラ②のサブフレーム穴用の突起はかなり長いですね。
フィットとかも似たような形でしたので、ホンダ車用の特徴なんでしょうかね。
ボルトフランジに合わせたザグリもありますね。

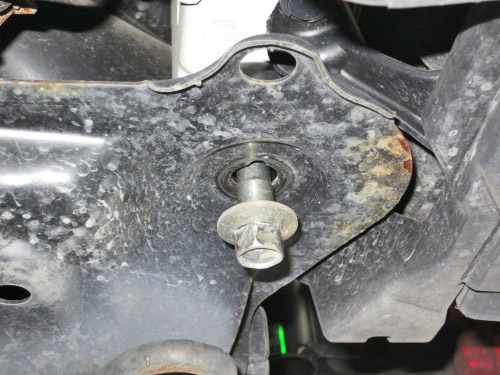

サブフレームとボルトのスキマがわかりますかね?









リジカラをはめた状態です。
上側のリジカラはボディーに貼りついています。
どちらも茶色いグリスにまみれてます。(笑

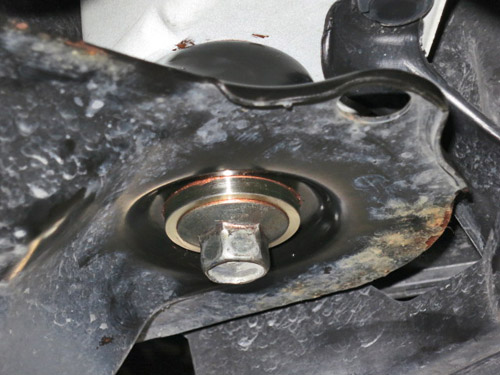

ボルトを締めるとこうなります。










続いて  部の図解です。
基本的には  部と全く同じ構造ですね。










基本的な構造は一緒ですが、上下用ともにサブフレームに入るほうの
突起の寸法がやや厚くなってますね。










サブフレームの穴は大きいように見えますね。










リジカラをはめた状態です。
ここも上側はボディーに貼りついてますね。

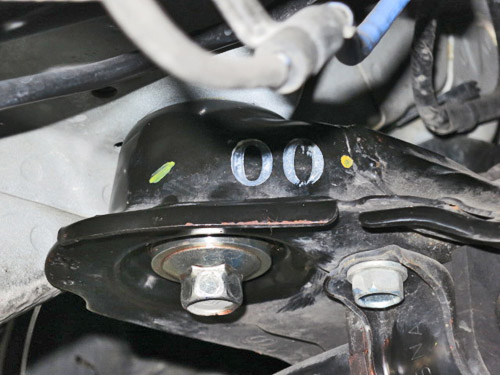

で、ボルトを締めるとこうなります。
これでフロント側は終了です。






続いてはリア側です。




なんとリア用は12ピースです!!
今まで付けたクルマの中では最多の設定ですかね。









リジカラの数が多いわりには取り付けるポイントは4ヶ所です。
なんか肩すかしのようですが・・・









ピース数が多い理由がこれなんです。
FD2はマルチリンクの足廻りなんですが、サブフレームはありません。
各アームがボディーに直付けになっているんです。
そこの固定ボルトにリジカラを装着するようになります。

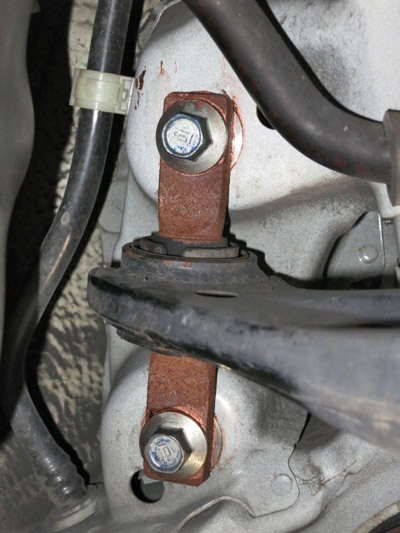

 部がロアアームの固定ボルトで、 部がアッパーアームです。
それぞれ2本ずつのボルトで固定されています。









まずは  部の図解です。
アームの先端にブッシュが圧入されていて、そこがボディーに固定されているんですが、
一般的なトーションビーム式あたりのブッシュとは構造が異なります。
ブッシュのセンターに溶着されているのはカラーではなくマウントステーです。
ショックでいうクロスピンタイプってやつで、コルトのリアブッシュもこの構造ですね。

ブッシュから横に延びたマウントステーに穴が開いていてボルトで固定されています。
この部分にリジカラを装着してやります。
上側のリジカラ①はボディーのガイド穴とマウントステーの穴に入る構造です。
ボルト側は強度アップ用のフランジのみのタイプです。
その理由は後ほど・・・











上側に入るリジカラ①はゴツイほうの突起がボディーのガイド穴用です。
小さな突起がマウントステー側になります。
通常だとサブフレーム側(ここで言うマウントステー側)がゴツくて、
ガイド穴用の突起が小さいのですが、今回は反対になってますね。
その理由がさきほどの事とも関係してくるのですが・・・

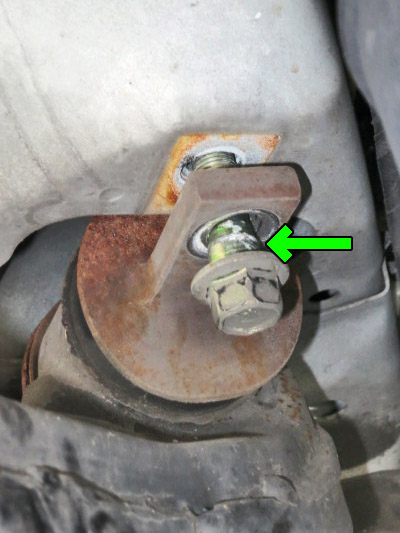

ボルトの根元が太くなっているのがわかりますかね?
ココがマウントステーの穴径と合っているため、元々センターが出る構造なんです。
そのためボルト側のリジカラ②がフランジだけのタイプなんですよね。
写真ではわかりにくいですが、ボディーのガイド穴はけっこう深いです。
なので突起もゴツくなっているんですね。

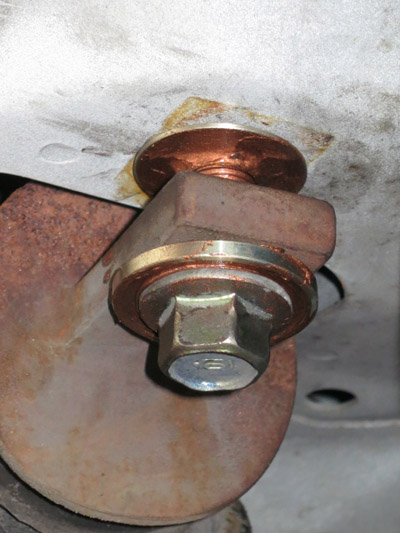

リジカラをはめた状態です。
やはり上側はボディーに・・・











元々センターの出やすい構造だったとはいえ、やはりズレていたようです。
ボディーに薄っすらと残っているサビの痕が元々固定されていた所になります。
リジカラ装着後は微妙に位置が変わっていますよね。
これで正確にセンターが出たことになりますね。











続いては  部の図解です。

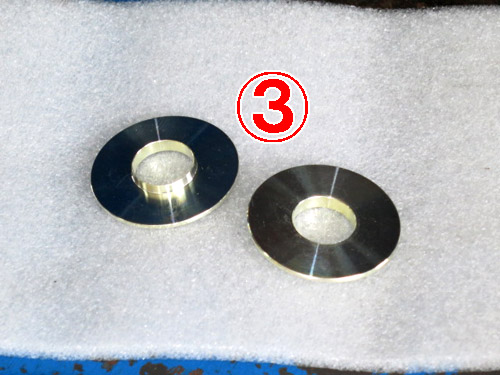

ここは上側だけに入る構造ですね。
しかもボディーのガイド穴用の突起しかありませんね。
ここもボルトとマウントステーの穴径が合っているんでしょうね。










ガイド穴用の突起のみですので、ウラ面はフラットな構造です。
マウントステーの穴位置のズレが少ないため、ここはセンター出しは必要なく、
フランジによる強度アップのみでOKなんでしょう!

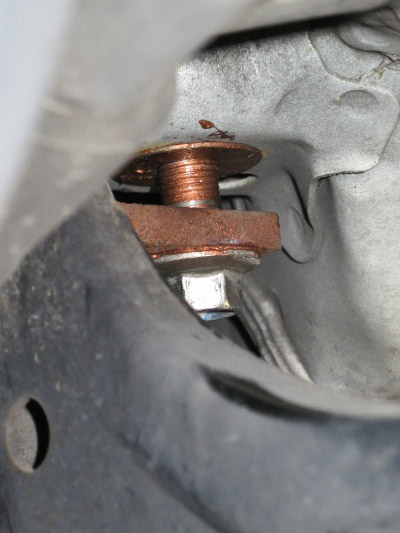

リジカラをはめた状態です。
ここは写真が非常に撮りづらかった・・・
そのためこんなアングルの写真しかありません。

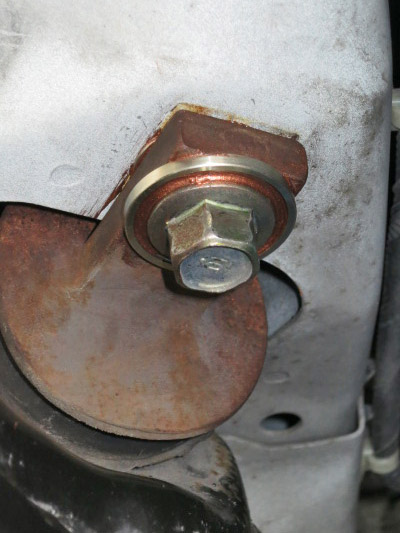

ボルトを締め付けて完成です!
マウントステーの横にリジカラがチョコっとのぞいてますね。


今回のオーナーさんはミスリル施工は後日をチョイス!
まずはリジカラのみの効果を堪能されるようですね。

リジカラフェア期間中はアライメント調整が特価ですし、
ミスリル施工もオマケでサービスしています!
同時施工か、後日施工かはお客さんに選択してもらうようにしています。
どちらにしても
タダのサービス施工は変わりません!
このチャンスをお見逃しなく!!
