リジカラ装着!★オデッセイ★

大好評だったリジカラフェアは8月末で終了しました。
が、じつは月末に駆け込みでの注文があったんですよね~。
どうせ買うならフェア期間中がオトクですもんね!

そんな駆け込み注文のうちの1台目!

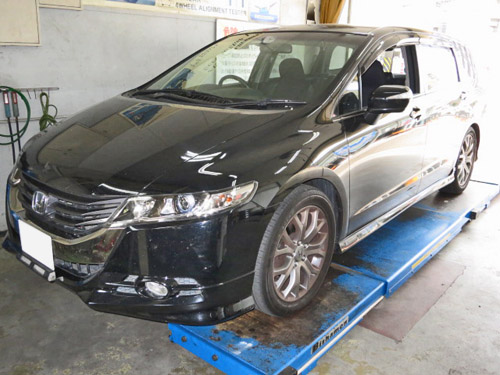

オデッセイ!














このクルマは例の進化剤中毒さんのクルマです。(笑
ステージアに7回施工して、他にも3台に施工している方なんです。
もちろんこのオデッセイにも施工してますよ!
やっぱり進化剤とリジカラはリンクしてるのかな??

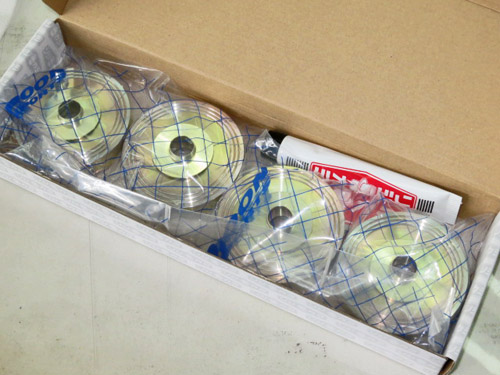

オデッセイのフロント用は8ピース!
って、デカっ!!

なんじゃこりゃっていうぐらいにデカイですよね~。
今まで何台も装着してきましたが、文句なしNo.1の大きさです。
「小さなアルミカラーで走りが変わる!」って言えないじゃないですか・・・(笑

リジカラってホンダ車用は造りが凝ってるような気がします。
ピース数が多かったり、突起部分が長かったり、設定車種が多かったり・・・
まあ発売元がスプーンさんですから、ホンダ車がエコひいきされてるのもしょうがないか?

さらにお値段のほうでも・・・
このデカさでも¥18、900なんですよね。
レクサス用なんかは¥47、250もしますからね~。
重量でいえば10倍ぐらいの開きがありそうなんですけど・・・
まっ、スプーンさんですから!(笑














フロントの装着ポイントは片側2ヶ所ずつの計4ヶ所!
一般的なFF用サブフレームの形状では無く、
レジェンド等の大型車とかに使われている形状になっていますね。
そういえばFD2シビックTypeRもこんな形状でしたね。
この方式のほうが強度が高いと思われますので、剛性の必要な車種に採用してるんでしょうね。
その分コストは掛るでしょうけど・・・

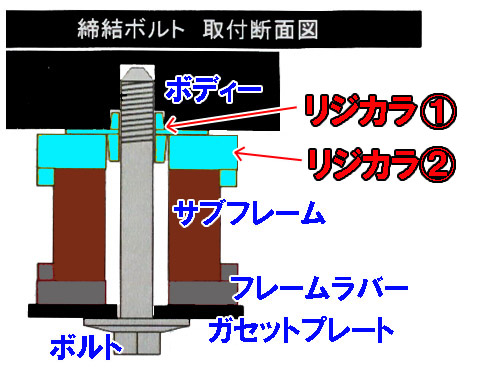

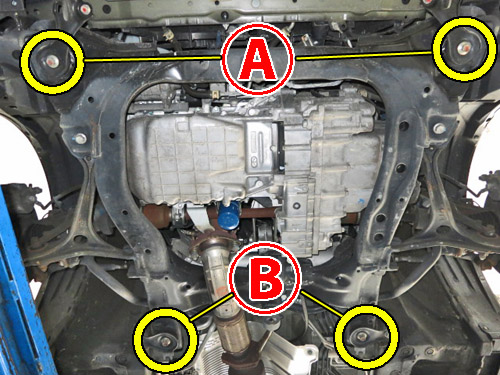

まずは図解から。
Ⓐ・Ⓑ 部ともに同じ構造になっています。
リジカラ②がはまる部分には、本来ブッシュが付いています。
これを外してリジカラと交換する方式ですね。














リジカラ①は通常の物と変わらないサイズですので、リジカラ②がいかに大きいか・・・
真ん中の小さい穴にリジカラ①の長いほうの突起がはまります。














 部です。

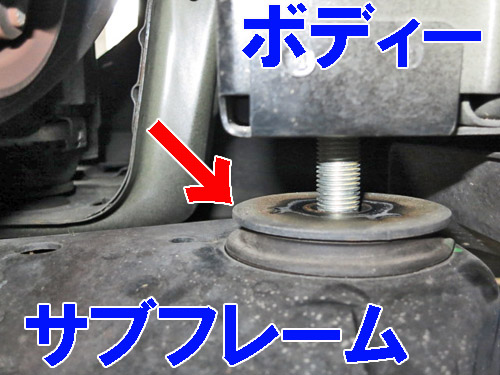

矢印の部分の物が純正ブッシュです。

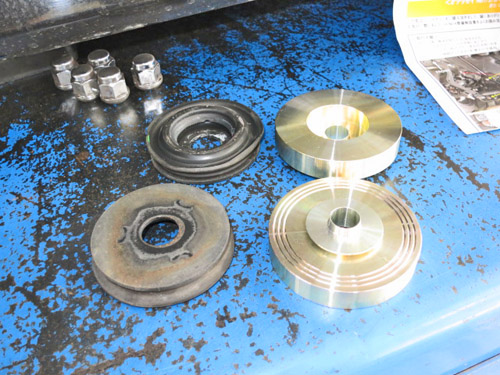

純正ブッシュとの比較です。
ゴムだったところがアルミになるわけですから、強度は上がるでしょうね~。
さらに2段構造でのセンター出しもしてくれますから。

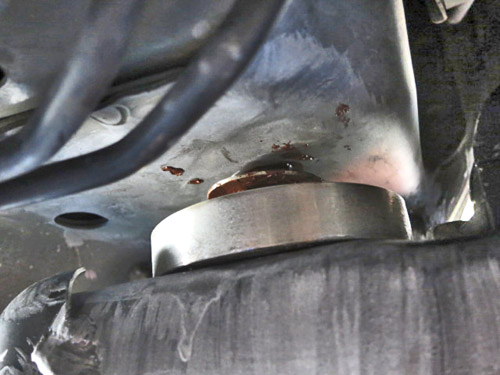

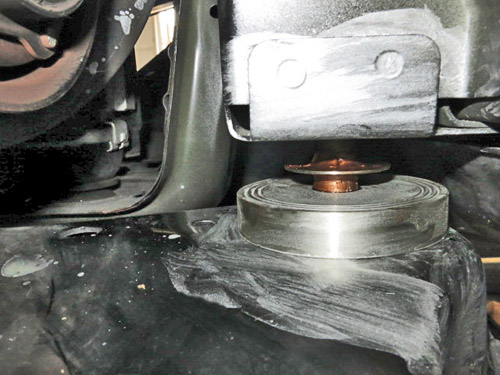

リジカラをはめた状態です。
グリスにまみれているのがリジカラ①です。
さらに強度を上げるためリジカラ②にもミスリルを塗っておきました。















続いて  部です。

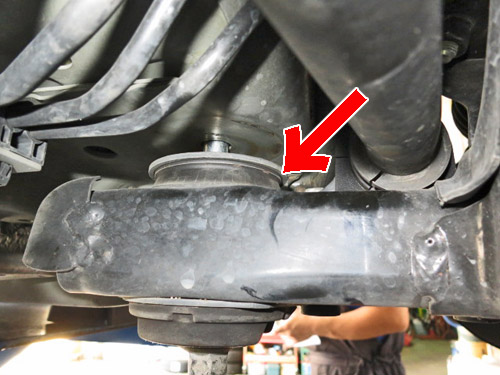

こちらも矢印部分が純正ブッシュです。














リジカラをはめこんで・・・
















ガセットプレートも付けて締め込みます。

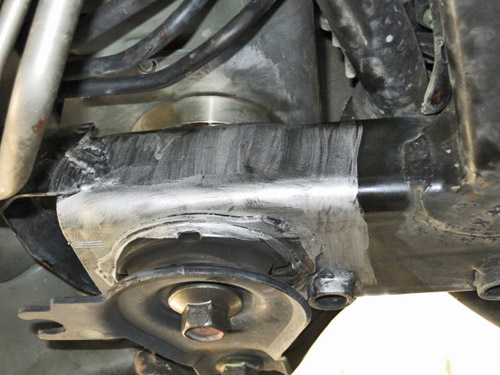

ボディーとサブフレームの取付け部周辺にミスリル施工をしています。

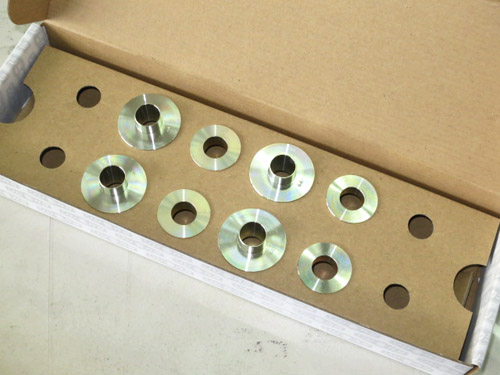

リア用も8ピースですが、こちらは普通サイズ。(笑














オデッセイはリアにもサブフレームがありますので、
装着ポイントはボディーへの固定部分の4ヶ所になります。

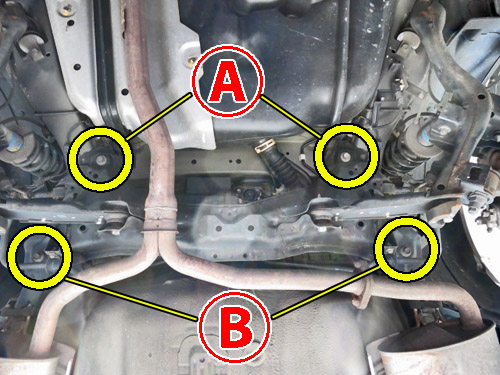

図解です。
Ⓐ・Ⓑ 部ともに同じ構造です。
サブフレームの穴には上下から突起がはまります。
リジカラ①はボディーのガイド穴にもはまる方式ですね。

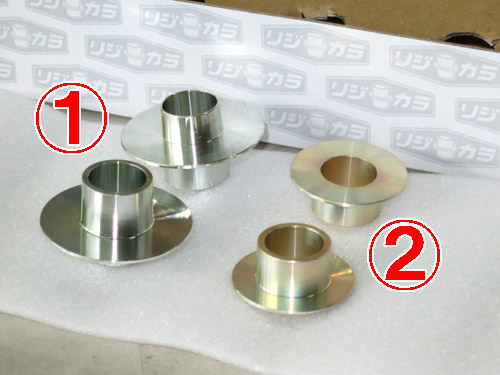

まずは  部用です。
どちらのリジカラもゴツイほうの突起がサブフレームにはまります。
リジカラ①の反対側の突起はボディーのガイド穴用ですが、
通常の物に比べるとかなり長くなっていますね。
それだけ穴が深いってことなんでしょうが・・・
リジカラ②はボルト側になりますので、片面はフラットです。

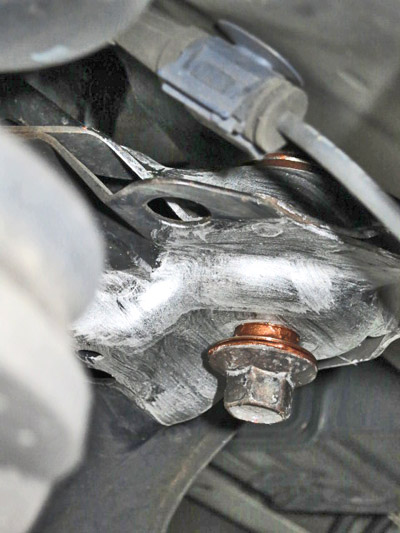

いつものようにリジカラはグリスまみれ・・・
上側のはちゃんと写せませんでした。
なんせ狭くてカメラが入るスペースが無いんですよね~。

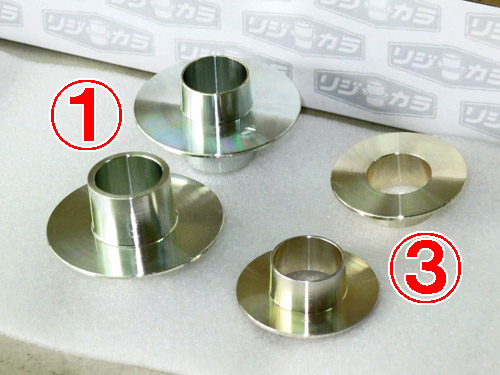

続いて  部用です。
下側用のリジカラ③はⒶ部用のリジカラ②と比べると、
サブフレームにはまる突起の肉厚が薄くなっていますね。
それだけ穴径が小さいんでしょうね。

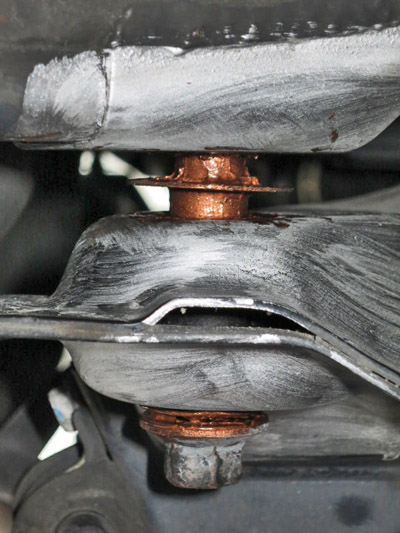

こちらは上下ともに写せました!
4ヶ所を均等に位置出ししながら締め込みます。
ラストにトルク締めをしたら終了です。





そこそこ車重のあるクルマですので、ピョコピョコ跳ねることは元々無いでしょうが、
乗り心地はしっとりとした感じになりました。
ハンドルも落ち着いており直進性もバッチリです!


ホンダ車オーナーのみなさん!
スプーンさんにエコひいきされていますんで、リジカラはお買得ですよ!!(笑
ぜひお試しください!
