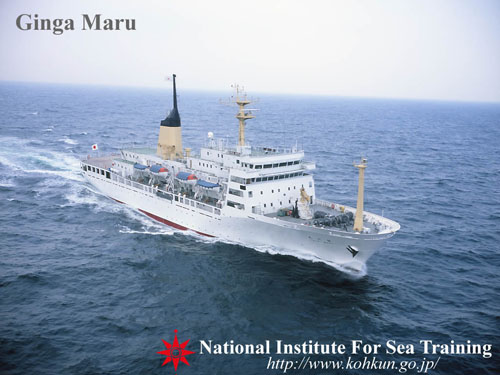

この銀河丸は三井造船が建造したそうですし。(千葉の造船所ですが・・・)

25日の午前中に出席されるそうなんで、時間も合わせて訓練してたんですかね~。
あのルートを通って玉野に行くってことは、前夜は倉敷泊なんでしょうか?
岡山市内からだと農免道は通らないでしょうしね。

もしかすると当日、本物の車列を拝めるかもしれませんね。
拝むどころか交通規制が掛って通行止めになってたりして・・・(笑






さて本題です。

今月は 9周年祭! を開催中です。
同時に リジカラフェア!! もやってます。

去年大好評だった、
アライメント特別料金
 & ミスリル施工サービス!

の特典付き!!
このチャンスをお見逃しなく!



本日のクルマは・・・




JUKEジューク4WD!









エアロとかも装着していてカッコ良いですね~。
特にリアのウイングはデカくって大迫力です!
最近街中でJUKEもよく見かけますが、けっこうノーマル比率が高いように思えます。
デザインが独特なんでノーマルで満足しちゃうのかな?

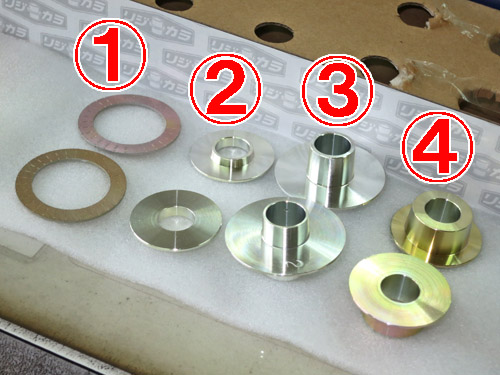

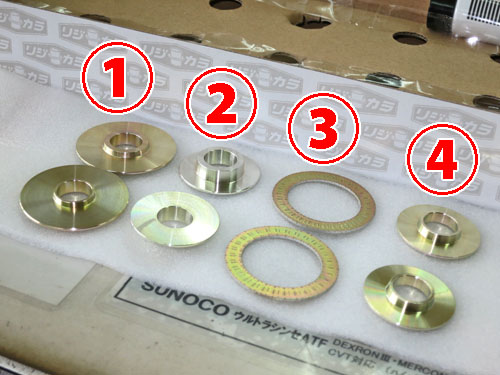

まずはフロント用のリジカラです。
4種類X2個ずつの合計8ピースですね。

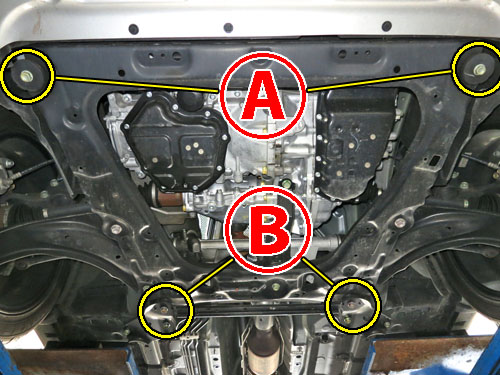

装着ポイントは片側2ヶ所ずつの合計4ヶ所!
1ヶ所に2個ずつ使うようになります。

一般的なFFに多いタイプのサブフレームとは形状が違いますね。
ホンダのレジェンドやシビック等の中級クラス以上のクルマで採用しているような
四角い形状のサブフレームになっています。
もちろんこちらのほうが強度面ではかなり有利ですから。
JUKEもSUVではコンパクトですが、強度を考慮しているんでしょうね。

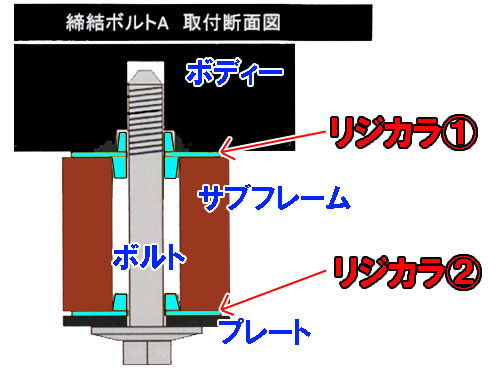

まずは  部の図解です!
サブフレーム上側にはまるリジカラ①は両方に突起が出ているUFOタイプ。
ボディのガイド穴にも突起がはまるようになっています。

下側のリジカラ②はプレートがあるので、突起は片側のみですね。









写真ではリジカラがわかりにくいんですが・・・
矢印の先でグリスにまみれながら、うっすらと光っているのがリジカラです。

もちろん装着ポイント周辺のサブフレーム&ボディーには
ミスリルをバッチリ塗ってますよ~!!

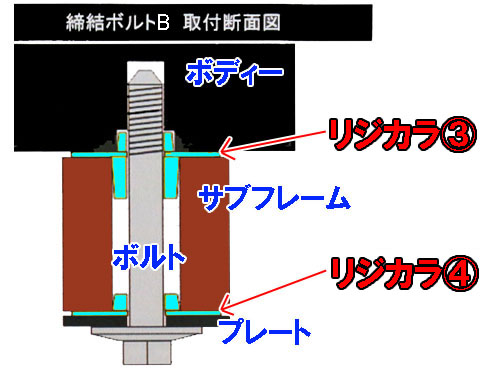

続いて  部の図解です!
ここはサブフレームから位置出し用の突起が出ているタイプになります。
いわゆる「チ〇コ」が出てるってヤツです。(下品ですいません・・・笑)
リジカラ③は密着性を高めるだけのワッシャタイプになってます。
突起があるんで位置出しは必要ありませんからね。

マーチやティーダもこの方式を採用していたんで、日産のお気に入りなのかな?
トヨタとかだとボディー側から突起が出てましたもんね。

下側はガセットプレートが共締めになるんで片側突起のタイプです。

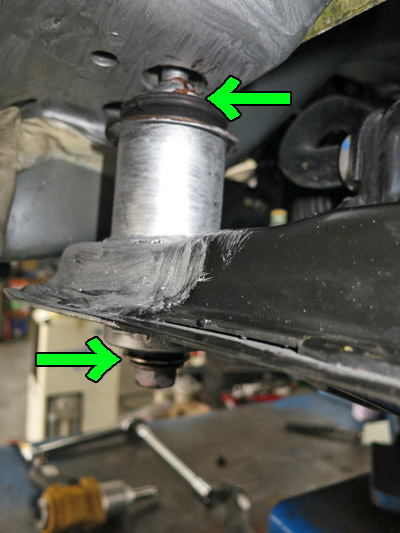

ここもリジカラが確認しにくいですね~。
それぞれ矢印の先にあるんですが・・・
上側はミスリルを塗られてシルバーになった突起の周りにはまってます。

写真は仮留め状態なんでガセットプレートは付けていません。
最後に本締めする時に装着します。
リジカラの位置出しをする時に邪魔になるんですよね~、ガセットプレートは・・・

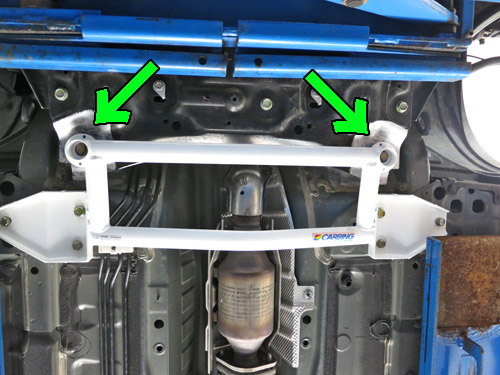

オクヤマ フレームブレース!

純正のガセットプレートから交換しました!!
矢印部分のボルトがリジカラ装着ポイントのB部ですので、
締結部周辺の強度がさらにアップすること間違いなし!
なんせ純正のガセットプレートは鉄板のプレス成型品でしたからね~。








下廻りの強度はバッチリになりましたので・・・

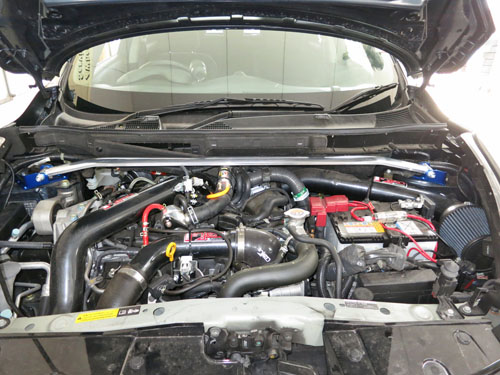

クスコ ストラットタワーバー! も装着。
上の強度も上げてバランスをとらなくっちゃね!!








続いてはリアです。






こちらも4種類X2個ずつの8ピースです。

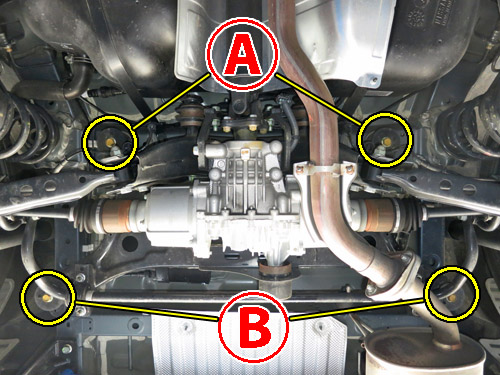

このクルマはリアにもサブフレームがあるタイプになります。
装着ポイントは片側2ヶ所ずつの合計4ヶ所。
ボディーにサブフレームを固定している部分になりますね。
こちらも1ヶ所に2個ずつのリジカラを使用します。










まずは  部の図解です!
ここもチ〇コが出てるタイプ!!(笑
フロントのB部と同じ構造ですね。
当然ながらリジカラも同じタイプを使うようになります。









やっぱりリジカラが見えにくいっス!(笑
矢印の先で光ってるのがリジカラなんですけどね~。

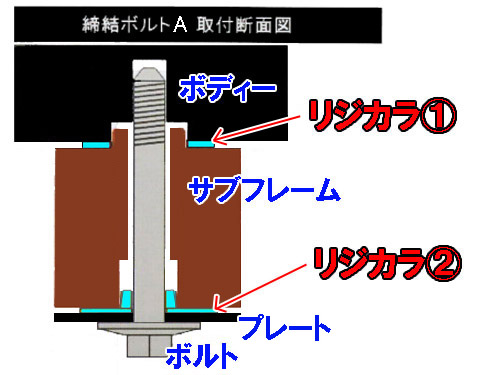

続いて  部の図解です。
ここは反対にフロントのA部と同じタイプの構造です。

前後で A・B が入れ替わったカンジですね。

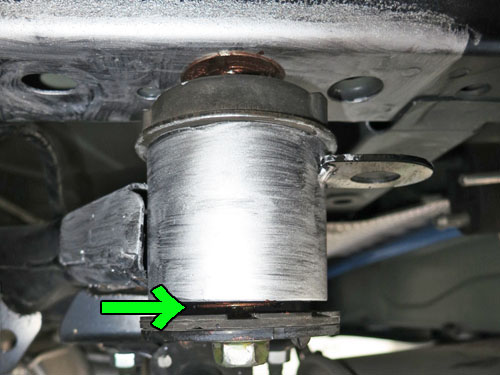

上側のリジカラはグリスでボディーに貼りついているのでバッチリ確認できます。
下側はサブフレームとプレートにはさまれて見えにくいですね。
矢印のすき間からかろうじて見えてますが・・・

装着ポイントは最後にトルクレンチで増し締めします。
本締めしてしまうと下側のリジカラはプレートに隠れて全く見えなくなります。









今回はダウンサスの交換もやりました。

アイバッハPro-Kit!

このスプリングはお客さんの持込みでした。
と言いますのも・・・
JUKE用は本国では設定があるのに正規に輸入されてないようなんです。
そこで個人輸入で取り寄せたらしいんですよね~。
個人輸入とか出来ちゃう人は尊敬します。
なんせ私なんかは英語が話せないばかりか、日本語も怪しかったりするもんで・・・(笑


当店では持込みの取付け作業もOKです!
ただし車検にパスできない物の取付けはNGとなります。
最低地上高がクリアできなかったり、リフトアップすると遊んでしまうサス等はX!
他にも触媒ストレートパイプなんかもNGです。
車検がOKな物ならおまかせください!

当店で商品をご購入いただいた場合の工賃は割引き価格にしていますが、
持込みの場合には通常料金となりますのでご了承ください。
また、アライメントのセット料金とかも適用できません。

今回はリジカラを購入いただいたので、
アライメントはフェアの特別料金が適用になりましたけどね・・・
