リジカラ装着!★ゴルフ5 R32★

いや~~、本当に毎日暑いですね~。
何でもこの暑さが1週間から10日ほど続くんだそうで、
35℃以上の連続ってマジで勘弁してほしいです・・・

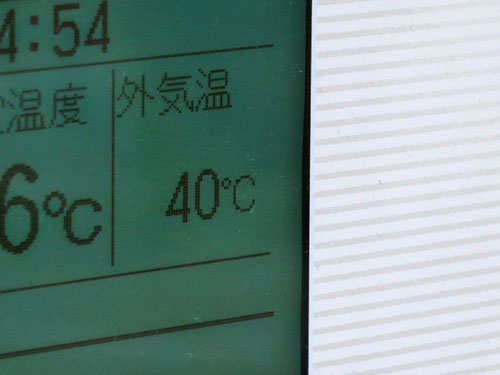

で、ついにエアコンの表示画面が、




40℃です!!

今回はバッチリ撮れましたよ~!(笑
しかし40℃って数字を見ちゃうと余計に暑くなってきちゃいますね。






さて本題のリジカラ装着です。

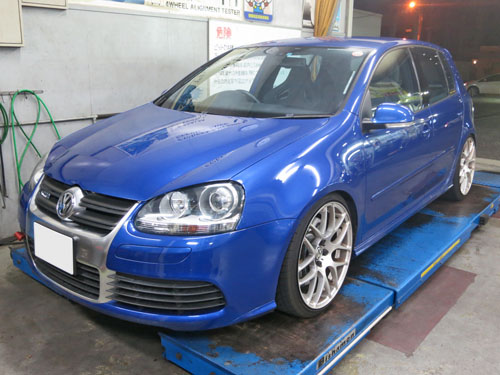

クルマは・・・




ゴルフ5 R32!










先日ミスリルと進化剤を施工したクルマです。
このクルマのオーナーさんはリジカラ装着がこれで3台目!
エンジンとエアコンの進化剤施工も3日連チャンで施工しましたし、
リアゲートとサイドシルのミミ部分にミスリルも3台ともに施工しました。
何と10日ほどで3台のクルマにリジカラ装着と、
エンジン&エアコン進化剤とミスリルの施工をしたことになるんです。
ここまで一気にやった方も初めてですね~。
ありがとうございます。

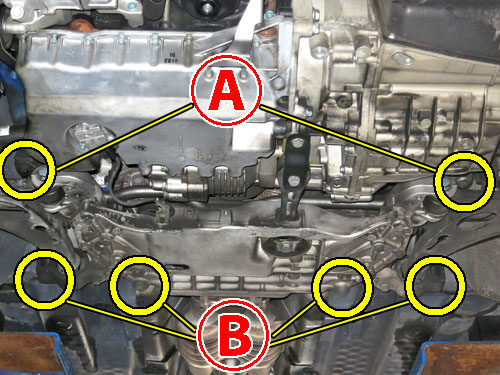

まずはフロントの装着ポイントです。
基本的にはヴァリアントと共通になっています。
片側3ヶ所ずつの合計6ヶ所です。

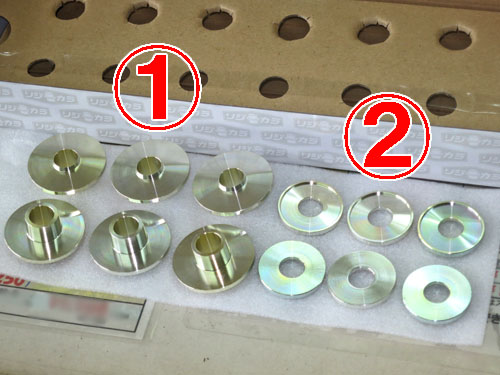

2種類のリジカラが6個づつの合計12ピースです。
こちらもヴァリアントと同じ物です。
と言うか、ゴルフ5・6・イオス・パサートやアウディまで共通部品になっているんですよね~。
サブフレーム自体を共用しているのか、単にサイズが一緒なだけかはわかりませんが・・・








当然ながら図解もヴァリアントと共通です。(笑
サブフレーム下側のリジカラは突起の無いザグリワッシャタイプですね。
やはりアルミの鋳物製のサブフレームなんで強度がありますから、
上側だけしっかりと位置出しすれば歪むことも無いのかもしれません。









 部の写真です!
いつものように上側のリジカラはボディーに貼りついてます。

もちろんミスリルも施工してますよ!
サブフレームがアルミなんで塗ってる所がわかりにくいですが・・・

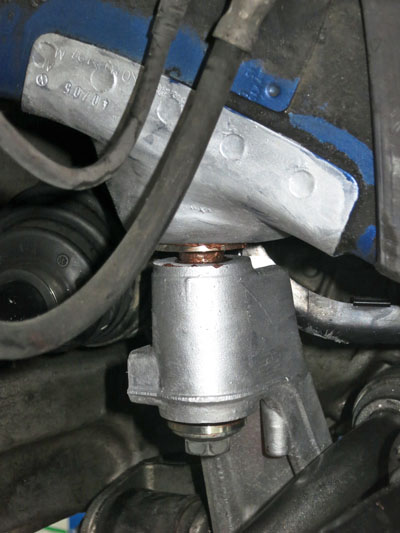

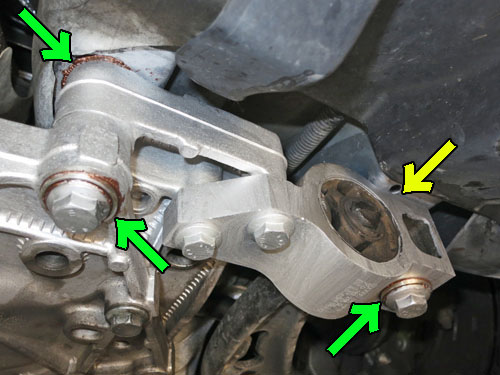

続いては  部の写真です。
矢印の部分にリジカラがはまってます。
外側の上はフレームに隠れて見えませんが・・・(黄色矢印)
内側のリジカラ1はグリスにまみれてます。(笑

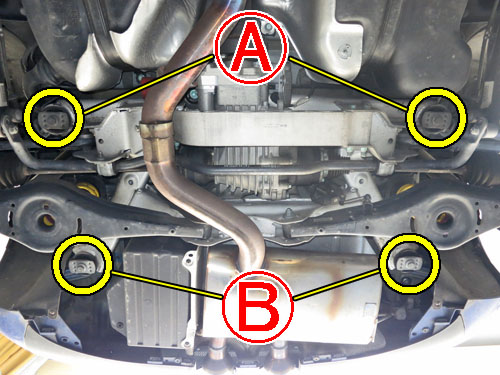

続いてリアの装着ポイントです。
片側2ヶ所ずつの合計4ヶ所になります。
こちらも基本的にはヴァリアントと同じ構造ですね。
ただしサブフレームの材質が鉄では無くアルミになってます!
さすが高級車!!(笑









リアもヴァリアントと共通です。
フロントと同じく多くの車種が共通になってます。

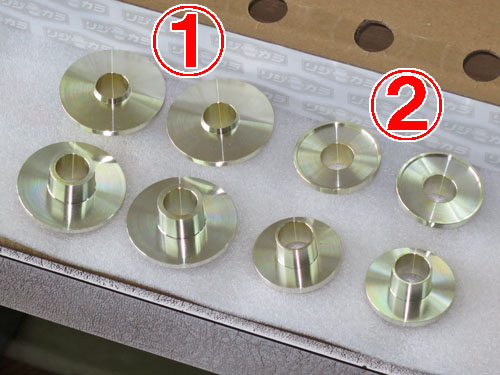

2種類のリジカラが4個ずつの合計8ピースですね。
こちらは下側にはまるリジカラにも突起が出ているタイプになってます。

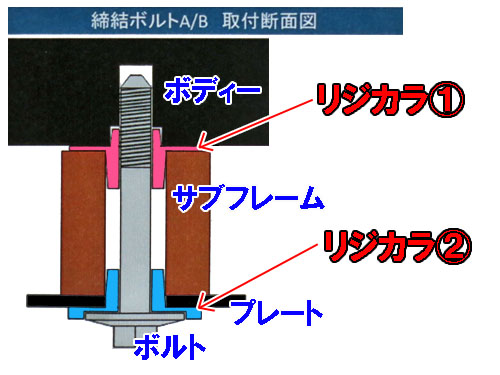

続いては図解です。
4ヶ所ともが同じ構造になっています。
プレートは車種によって付いているクルマと、付いていないクルマがあります。
ちなみにヴァリアントは付いていませんでしたね。









 部の写真です。
ヴァリアントは鉄製のサブフレームがボディーに直付けでしたが、
このクルマはアルミのフレームにブッシュが入ってますね。
さすが高級車!!(笑

さらにバリアントには無かったボルト部のプレートも付いてますね。
まあ、ブッシュの付いているクルマはプレートがあるのが多いですので・・・

もちろんリアもミスリルを塗ってますよ!
こちらもアルミ地肌の部分はよくわかりませんけどね。









続いて  部の写真です。
こちらも上側のリジカラはボディーに貼りついています。
下側のリジカラでグリスにまみれている部分が突起部になります。


全てのボルトを締め付けたら、最後にトルクレンチで増し締めをして終了です。
