リジカラ装着!★ZVW30 プリウス★フロントのみ!!

3日連チャンでのリジカラ装着作業です!
リジカラフェア期間中でもないのに・・・(笑
やはり人気はドンドン広がっているようですね~。


本日のクルマは・・・

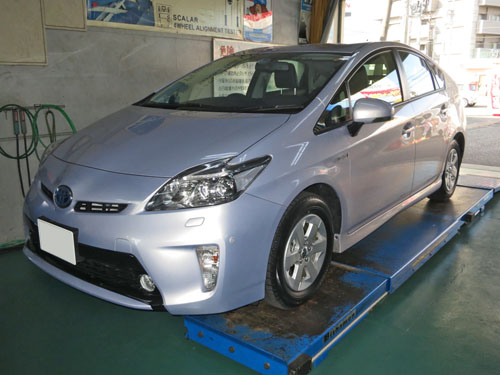

ZVW30 プリウス!










リジカラ装着!★ZVW30 プリウス★フロントのみ!!_d0156040_1752377.jpg


先日お試しでリアにのみリジカラを装着したクルマです。

http://mizoarf.exblog.jp/20016608/

思っていた以上に効果が大きかったようなんです。
そうなると、リアよりも効果が大きいはずのフロント用も装着したくなるのは当然です。(笑








リジカラ装着!★ZVW30 プリウス★フロントのみ!!_d0156040_18124523.jpg


フロントの装着ポイントは片側2ヶ所ずつの合計4ヶ所!
お馴染みのFFタイプのサブフレームですね。

 部はかろうじてボルトの頭が写っていますね。








リジカラ装着!★ZVW30 プリウス★フロントのみ!!_d0156040_18145839.jpg


いつもの横からビューです!
これだと装着ポイントがはっきりと確認できます。










リジカラ装着!★ZVW30 プリウス★フロントのみ!!_d0156040_18155645.jpg


プリウス用のリジカラは4ピース!
ホンダ車と反対に逆エコ贔屓?(笑

ピース数は少ないですが、1個1個がけっこうゴツイです。
でも突起がゴツイってことはそれだけサブフレームの穴が大きいってことなんですが・・・
そのためプリウスの位置出しにはけっこう時間が掛る場合が多いです。







リジカラ装着!★ZVW30 プリウス★フロントのみ!!_d0156040_18194944.jpg

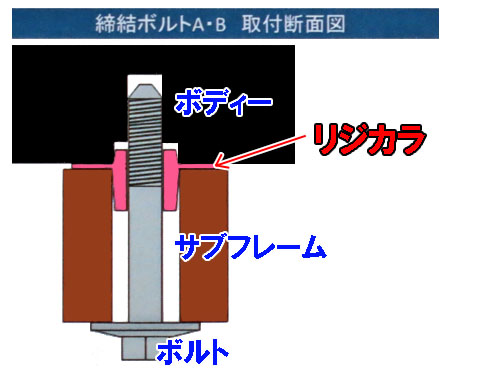

いつもの図解です!
4ヶ所ともに同じ構造になっています。
プリウスはサブフレーム上側にのみリジカラが入るようになります。
ボディーのガイド穴とサブフレームの穴にはまる両側突起タイプですね。

何故下側にリジカラをはめないのかと言いますと・・・
このクルマのサブフレームはシナリがけっこうあるそうなんです。
そのため上下にリジカラを入れるとボルトが入らなく場合があるんだとか。
ボルトが入らなくちゃあ元も子もありませんからね。








リジカラ装着!★ZVW30 プリウス★フロントのみ!!_d0156040_18242869.jpg

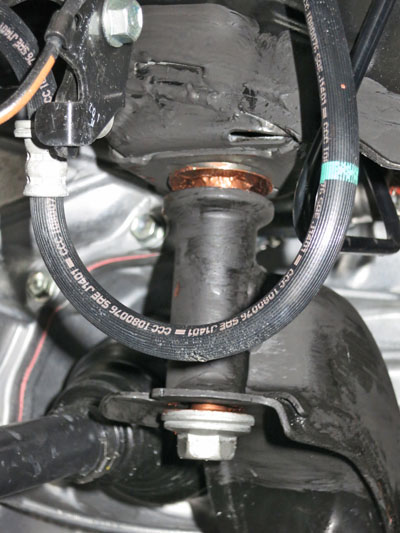

 部の装着中の写真です!
いつものようにボディー側に貼りついています。

今回もミスリル施工をしています。
このお客さんは県北にお住まいの方なんですよね。
降雪地区なんで下廻りに防錆塗装をしたんだそうです。
そのためミスリルはマットブラックを使いました。
完全ツヤ消しなんで、防錆塗装と色合いが違うんですけどね。








リジカラ装着!★ZVW30 プリウス★フロントのみ!!_d0156040_1828183.jpg


続いて B 部の写真です!
こちらもリジカラはボディーに貼りついています。

ここはガセットプレートが共締めなんですが、いつものように装着していません。
位置出しが出来て、本締めする時に装着します。
4ヶ所を同時に合わせないといけませんので、ここで苦労する場合があるんです。
位置が決まればジャッキでサブフレームをボディーに密着させます。
で、本締めとなるわけです!










リジカラ装着!★ZVW30 プリウス★フロントのみ!!_d0156040_18323250.jpg


本締めしたらボルトの頭にもミスリルをヌリヌリ!
もちろんガセットプレートにも塗っておきましたよ!!

仕上げにアライメント調整をして完成です。
リアはトーションビームでしたんで、アライメントは不要でしたが、
フロントはサブフレームが動きますのでそうはいきません。
装着前と位置が変わってしまいますので、アライメントも狂っちゃうんですよね。


この度はお買い上げありがとうございました。
