さて本日もリジカラのネタです!

クルマは・・・

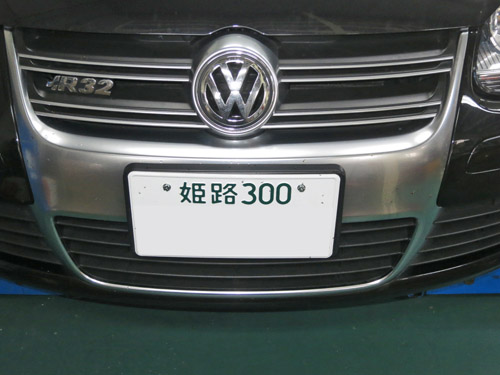

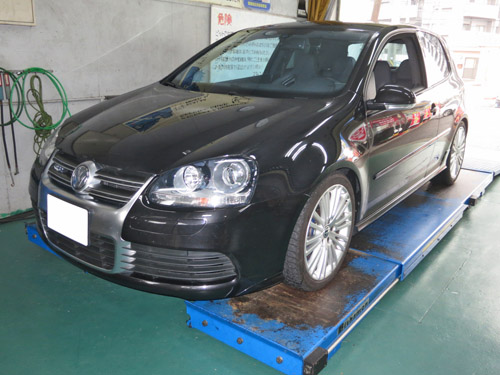

ゴルフ5 R32!











3.2Lで250PSもあるモンスターマシンですね。
当店ではR32(スカイラインじゃ無いヨ!)のリジカラ装着は2台目になります。
ところがこのクルマは左ハンドルの6MT!
いや~、男らしいクルマですね!!(笑

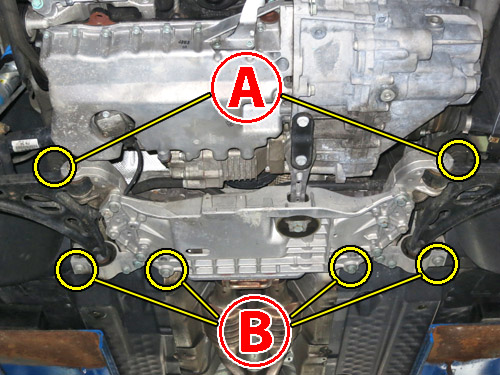

フロントの装着ポイントは片側3ヶ所ずつの合計6ヶ所です。
サブフレーム形状はいつものFFタイプと似ていますが、
高級車らしくアルミ製のサブフレームになっています。
リア側の固定ポイントも片側2ヶ所ずつと他のクルマよりも多いですね。












いつもの横からビューです。
この角度で見れば固定ポイントがはっきりと確認できますね。

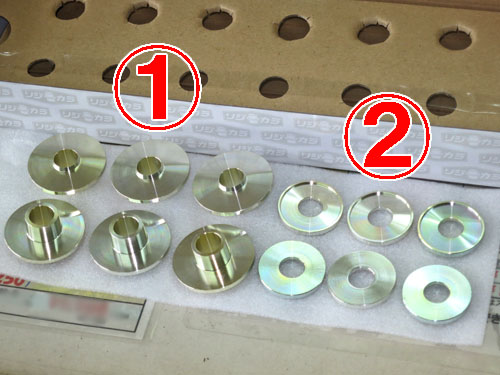

フロント用のリジカラは2種類が6個ずつの合計12ピース!
エコ贔屓されているホンダ車並のピース数ですが、
ホンダ車用と違うところはその分お値段が高いこと。
やはりホンダ車以外は贔屓されないようです・・・(笑

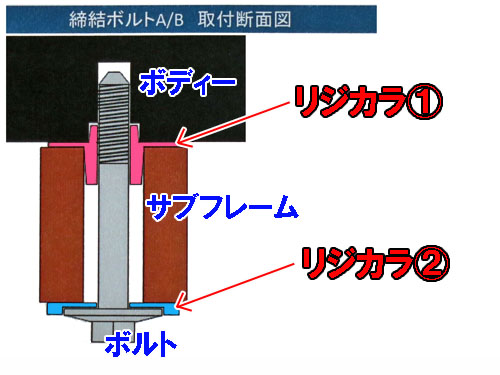

フロントの固定部分の図解です!
6ヶ所ともに同じ構造になっています。

上側のリジカラはサブフレームの穴とボディーのガイド穴にはまる両側突起タイプ。
下側は突起の無いザグリワッシャタイプになっていますね。
サブフレームがアルミ製で強度が高いので下側に突起は必要無いのかもしれません。
または突起を付けるとボルトが入らなくなるのか・・・?
このあたりはスプーンさんがしっかりと検証されてることでしょうね。

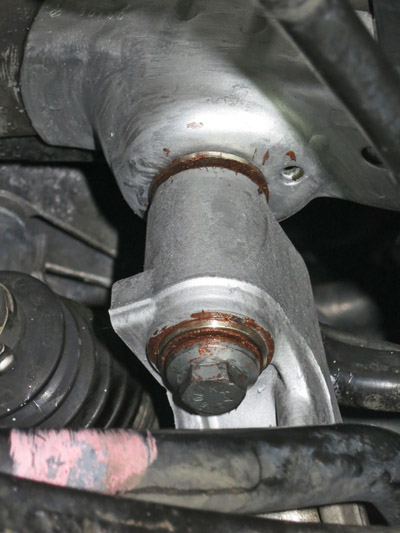

まずは  部の装着中の写真です!
上側のリジカラはいつものようにボディーに貼りついています。
この状態で下向きの突起はサブフレームの穴に掛かっていますので、
このままサブフレームを上げていけば自然と位置出しが出来るんですよね。

と言っても全部の固定ポイントを同じようにしておかなくてはいけませんので、
ここがリジカラ装着で一番時間を取られる作業工程なんですよ!
1ヶ所でも合っていないままサブフレームを上げちゃうと、
最悪の場合突起がツブレてしまうこともありますので・・・
慎重な作業が要求されるんです。

今回はミスリルを同時施工しています。
ここのところミスリル施工無しのリジカラ作業が続いてましたが・・・
同時施工の場合にはお得なオプション価格でやってます!
相変わらずアルミ地肌にシルバー塗装は、どこに塗ったかわかりにくいですけどね。












続いて  部の写真です!
こちらも上側のリジカラはボディーに貼りついているんですが、
写真ではわかりにくいですね。












本締めをしたらボルトの頭にもミスリルをヌリヌリ!
これでボルトの強度も上がって締結強度がさらにアップです!!












リアの装着ポイントは片側2ヶ所ずつの合計4ヶ所!
サブフレームをボディーに固定している部分です。
このクルマはリアのサブフレームもアルミ製になっています。
たしか普通のゴルフは鉄製だったような・・・?
さすが高級車!ってことなんでしょうかね。

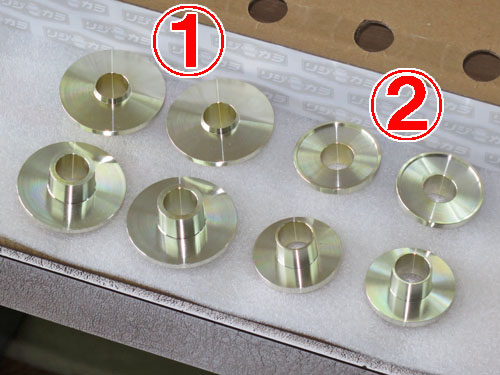

リア用のリジカラは2種類が4個ずつの合計8ピース!
ピース数は普通なのにやはりお値段は高め!!
これって逆エコ贔屓!?(笑

まあ、上側に入るほうのリジカラはけっこうゴツイですが・・・

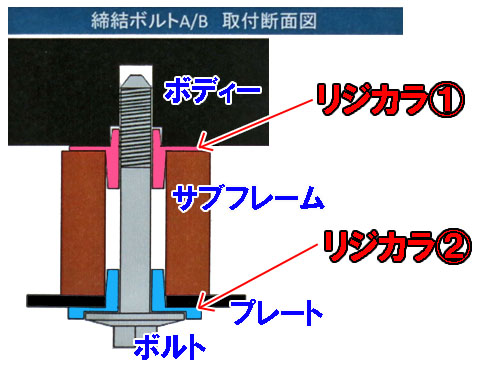

リアの図解です!
こちらも4ヶ所ともが同じ構造になっています。

リアは下側のリジカラも突起が出ているタイプですね。











 部の装着中の写真です!
ここも上側のリジカラはボディーに貼りついています。
ミスリルも施工していますが、やはりサブフレームがアルミなんで・・・











続いて  部の写真です!
こちらも上側のリジカラはボディーに貼りついています。
この状態で上下からサブフレームの穴に突起が掛った状態ですね。

サブフレームを持ち上げてボルトを本締めしたら装着完了です!



今回は他にもミスリル施工をしました!

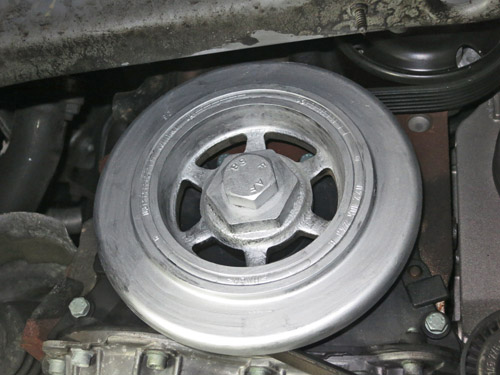

クランクプーリーです!
オーナーさんは軽量プーリーへの交換も検討されていたようなんですが、
軽量プーリーってデメリットもあったりするんですよね。

ミスリル施工は本体は純正のままなので重量は変わりませんが、
真円度がしっかりしてくるので回転がスムーズになります。
純正品のままですのでデメリットもありませんしね。

今回はせっかく来たんでっていうことで追加作業となりました。
ってことは・・・












兵庫県 からのご来店でした。
わざわざ県外から来ていただけるのはありがたいことですね。

で、オーナーさんからのインプレッション!

先日は作業ありがとうございました。
リジカラの感想ですが、おっしゃられたとおり衝撃の角がとれて
丸みを帯びた感じになりました。
小さな段差はあまり気にしなくなりました。
音の方も今までマフラー音は安定走行だとあまり聞こえなかったのですが、
雑音がなくなり聞こえるようになりました。

あと、プーリーのミスリル施工ですが、ミスリルの影響かエンジンが軽くなった気がします。
ただ乗りなれてくるとちょっとわかりにくくなってきますが、私もだいぶ鈍い方なので・・・。
ただ最初に感じたのが本当だとすると効果があったのだと思います。



リジカラ効果とミスリル効果をバッチリ体感いただけたようで良かったです。
