さて、本日のリジカラ装着車は・・・

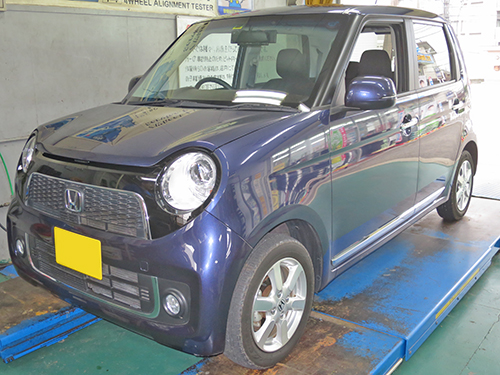

N-ONE!







N-BOXは以前に装着しましたが、N-ONEは初めての装着です!
ってことは・・・

リジカラ装着100台突破記念キャンペーンの・・・

当店で初装着の車種は
アライメント調整が半額!



詳しくはコチラで→ http://www.auto-r.com/rijikara/option/hatu.html


リジカラフェアでアライメントの特別料金をやってますが、
半額のほうが安いですから対象車種はこちらを適用させていただいてます。

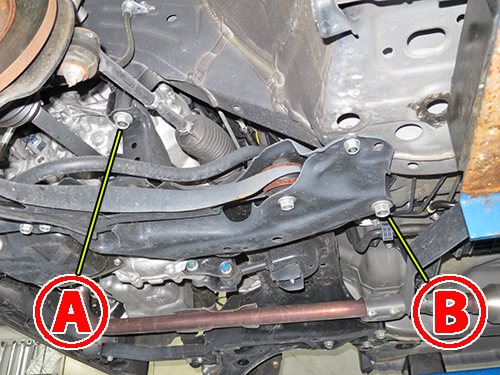

まずはフロントの装着ポイントです!
片側2ヶ所ずつの合計4ヶ所になります。
一般的なFFタイプのサブフレーム形状ですね。

いつものように写ってないボルトがありますので・・・








ハイ!横からビューです!!

この角度からだと装着ポイントがはっきりわかります。








フロント用のリジカラは3種類で合計8ピース!
両側突起のタイプが1種類で4ピース。
片側突起+ザグリワッシャタイプとただのザグリワッシャタイプが2ピースずつです。

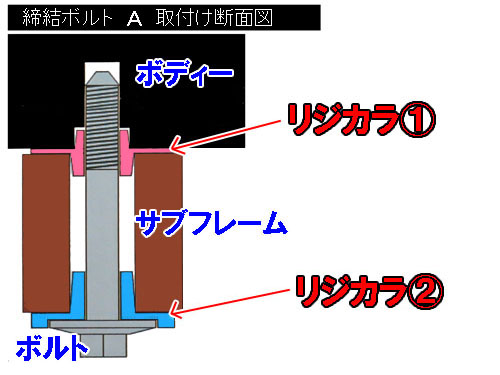

 部の図解です!

上側は両側突起のリジカラを使用します。
サブフレームの穴とボディーのガイド穴にハマる方式ですね。
下側は片側突起がサブフレームの穴にハマります。

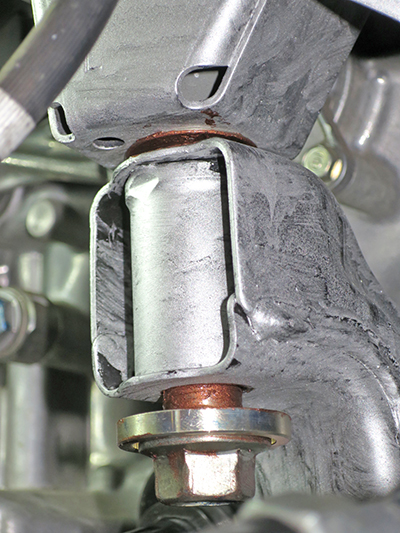

装着中の写真です!
いつものように上側のリジカラはボディーに貼り付いています。
この状態で上向きの突起はボディーのガイド穴にハマっています。
そして下向きの突起もサブフレームの穴に掛かっているんです。
このままサブフレームを上げていくと、
リジカラの突起のテーパーに沿って上がり自然と位置出しが出来るんですよね。

ミスリルも施工していますよ!
フェアの特典でサービスになっていますからね。
リジカラ効果をさらに高めてくれる働きがあるんですよ!!

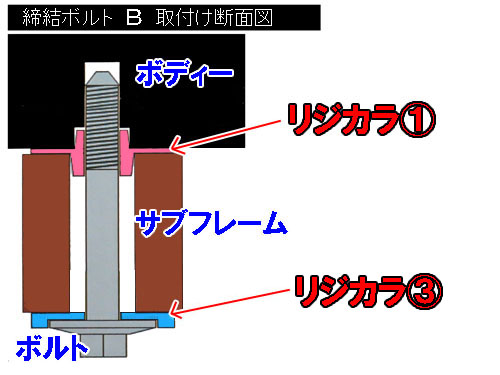

続いて  部の図解です!

こちらも上側は両側突起のタイプを使います。
そして下側はザグリワッシャタイプですね。

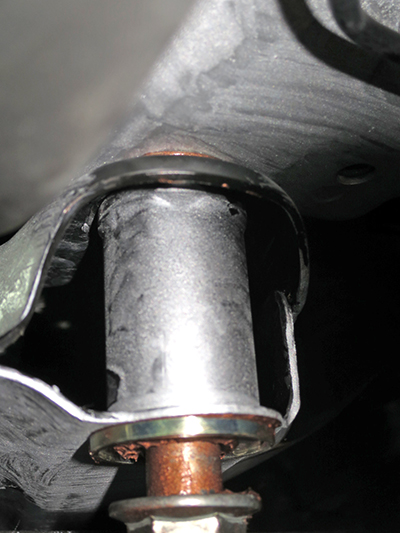

やはり上側のリジカラはボディーに貼り付いています。
リジカラの装着はここがポイントなんですよね。
4ヶ所を同時にこの状態にしてやらないといけないんです。

サブフレームのズレ具合によっては中々決まらない場合も・・・
そのため装着作業に時間が掛かっちゃうんです。
でもここで手を抜くわけにはいきませんからね~!








本締めをしたらボルトの頭にもミスリルをヌリヌリ!
これもいつものパターンです。











続いてはリアの装着ポイントです!

お馴染みのトーションビーム式アクスルですので、
ボディーに固定している部分2ヶ所に装着するようになります。








トーションビーム用のリジカラは2ピースです!
こちらもお馴染みの形状ですね。









矢印部分のスキマがわかりますか?
ボルトの径とボディーの穴径に差があるのでスキマが生じているんです。

穴径がキツキツだとボルトがハメにくくなります。
工場で素早く組み立てるために、メーカーが採ってる手法なんです。
量産車の宿命ですね。









リアの図解です!
先ほどのスキマにリジカラの突起がハマリます。
ボディーの穴とボルトのセンターが揃うことで、ブッシュが正しい位置で固定されます。

ボルトのフランジ部とボディーに挟まれる部分は肉厚になっています。
厚くすることで補強板の役目も兼ねているんです。
これによりボルトの締付けトルクがしっかりと掛かるようになりますので、
締結強度もグ~~ンとアップするんですよね。









ボルトを本締めしたらこちらもミスリルを!

いつも言ってますがここは1G締めをしないといけません。
リフトアップした状態で締めると、ブッシュが後ろ向きに回転した状態で固定されます。
で、クルマを降ろすとブッシュにネジレが生じてしまうんです。

まずリフトアップした状態で仮締めします。
ブッシュのインナーカラーが回転できる程度ですね。
タイヤを付けてクルマを降ろします。
リフトからクルマを出して前後させ、足廻りを落ち着かせます。
で、その状態で本締めとなるわけです。

ブッシュにネジレとかがでちゃうと、せっかくのリジカラが台無しです。
簡単なことなんですけど大事なポイントです!








最後の仕上げにエアコン進化剤施工!
って何の仕上げぢゃ?(笑

もはや当店の夏の風物詩となった施工です。
Kカーは元々トルクが細いので、効果も大きく出るようです。
