さて本日はリジカラのネタです!
今回はトーションビーム式アクスルのリアのみ装着です。
このタイプは装着ポイントが2ヶ所のみですので、
商品代金もお安いですし、作業も比較的簡単なので工賃も・・・
さらにアライメント調整も不要です!(調整しようにも調整機能がありませんから。)

トータルでもかなり安価で収まりますので、
リジカラ効果を試してみるのには持って来いなんですよね!
トーションビーム採用のクルマに乗ってる方はゼヒお試しあれ!!


で、本日のクルマは・・・

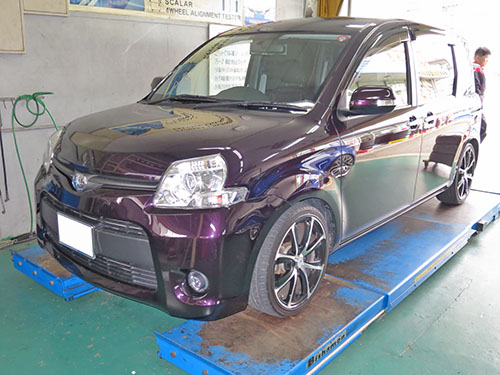

NCP81 シエンタ!











この型のシエンタは以前にもリアのみに装着したことがあります。

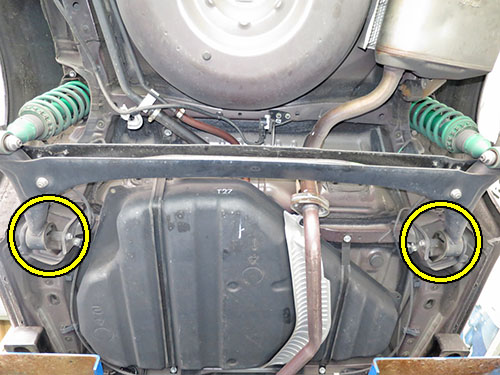

リアの装着ポイントは片側1ヶ所ずつの合計2ヶ所!
トーションビームをボディーに固定している部分になります。
黄色い丸印の部分ですね。

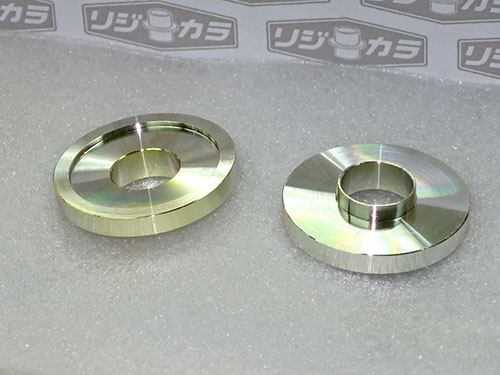

お馴染みのトーションビーム用リジカラです!
突起も出ているオーソドックスなタイプですね。
同系のトヨタ車で共用の設定になっています。











装着前の写真です!
ボルトの径とボディーの穴径に差があるためスキマが出来ています。
このスキマに先ほどのリジカラの突起がハマリ込みます。









トヨタ車のこのタイプは元々補強板が溶接されています。
この溶接の肉盛りがハミ出していたり、
スパッタが飛んじゃってることがあるんですよね~。

そうなるとリジカラが密着出来なくなってしまいます。
予めリジカラをあてがってみて接触する部分は削っておきます。
密着しないとリジカラ効果が台無しですからね。










リアの図解です!
ボルトとボディーのスキマにリジカラの突起がハマることでセンターが揃います。
それによりトーションビームのブッシュが正しい位置で固定されます。
またボルトとボディーに挟みこまれる部分は肉厚になっており、
補強板の役目も兼ねているんですよね。
ボルトの締め付けトルクがしっかりと掛かるようになるので、
締結強度がさらにアップすることになるんです。










装着後の写真です!
溶接部の切削加工をしましたので、装着前にサビ止め塗装をしています。
ミスリルの同時施工をすれば、それがサビ止めの代わりになるんですが・・・
今回はミスリル施工無しでしたので、シャーシブラックで!


いつも言ってますがここの本締めは1G状態でやらないといけません。
リフトアップした状態だとブッシュは後ろ向きに回転した状態になっているんです。
そのまま締め付けてしまうと、クルマをリフトから降ろした時に
ブッシュにヨジレが出てしまうんですよね~。
そのため1G本締めは大事なポイントなんです!!


アライメント調整が不要ですので、これで作業完了です!
