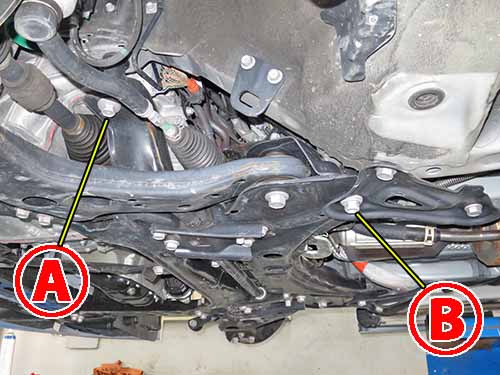

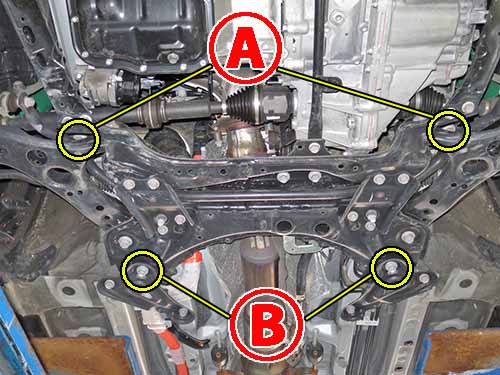

まずはフロントの装着ポイントです!
片側2ヶ所ずつの合計4ヶ所になります。

お馴染みの見慣れたサブフレームですね。











いつもの横からビューです!
この角度からだと装着ポイントがはっきりと確認できますね。



いつもプリウスのフロントはハメ難くて時間が掛かると言ってましたが、
その理由というのが・・・

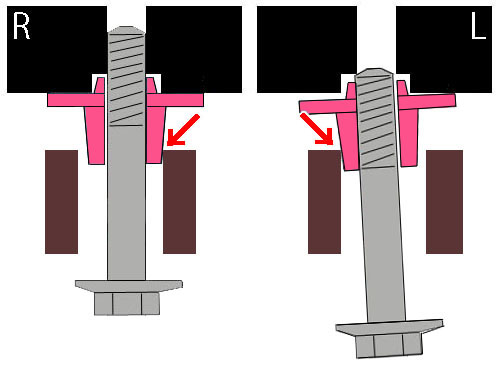

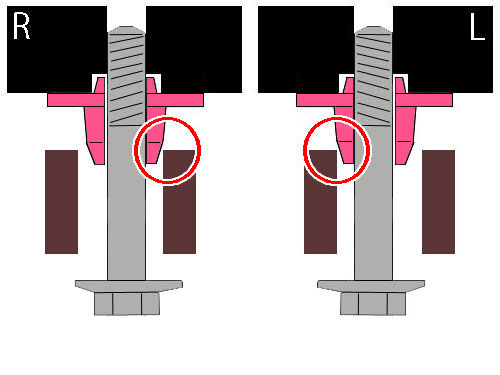

サブフレームのシナリが大きいため、
リジカラの突起がサブフレームに干渉してボルトが入らないんです。
ちょうどリジカラで左右に突っ張るようなカンジで・・・
片側を入れると反対側が入らないってパターンだったんです。

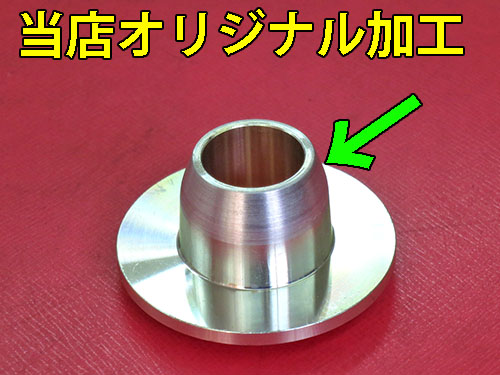

そこで当店オリジナル加工で先端を細くしていました。

突起の根元の寸法が変わらなければ効果に問題はありません。
なのでスプーンさんには先端を細くするように何度も要望していました。









昨年やっと改良版に変更されました。
ウチのオリジナル加工とほとんど同じような形状ですが・・・(笑










先端が細いとこんなカンジになります。
サブフレームの干渉が少なくなるので入りやすくなるんです。

サブフレームの穴に突起が入ってしまえば、
ボルトを締めることで自然と位置が揃うようになるんです。
シナってるサブフレームを逆にシナらすとでも言いましょうか・・・
人力ではどうにも出来ないことも、ボルトを締める力では出来てしまうんですよね。

通常プリウスのフロント用はサブフレーム上側のみの4ピースなんです。
当然ながら下側にもハメたほうが効果は大きいですよね。

突起が入りやすくなったんでウチ独自のサービスを始めたんです。
下側にも追加ピースをハメて8ピースにする方式です。


ところがまたまた改良がありまして・・・

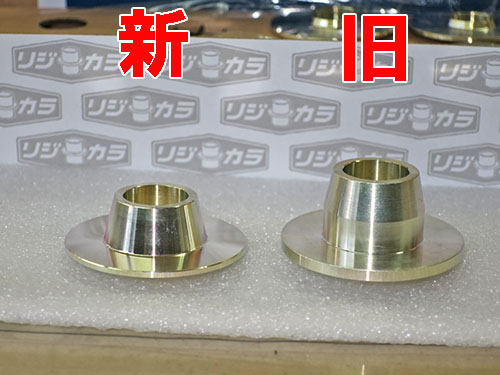

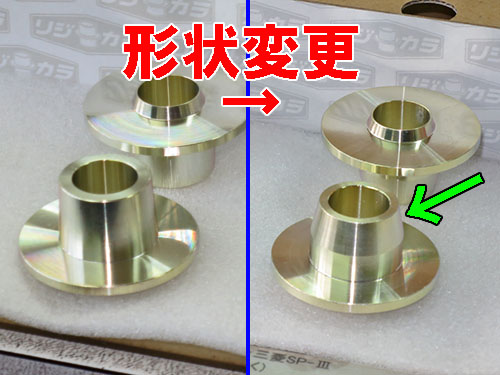

さらに先端を細くした改良版に変更になりました!
テーパー角度もかなり鋭角的になってハメやすそうですね。
第3世代バージョンとでも名付けますかね!?


で、第3世代バージョンになったことで・・・










8ピースに進化したんです!
スプーンさんがウチのオプションサービスに危機感を持ったんですかね~?(笑
オプションサービスをやってることは伝えてましたんでね。

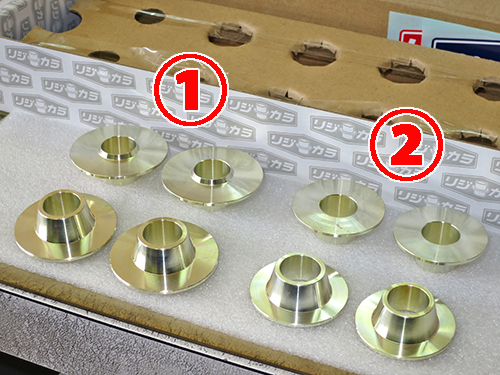

構成は2種類が4個ずつで8ピースになります。
サブフレーム上側が今までと同じく両側突起タイプです。
下向きの突起が変更になってるうえに、フランジ部分も薄くなっていますね。

追加になったサブフレーム下側は片側突起タイプです。
ボルトに挟まれる部分なのでサブフレーム側の突起だけでOKですからね。

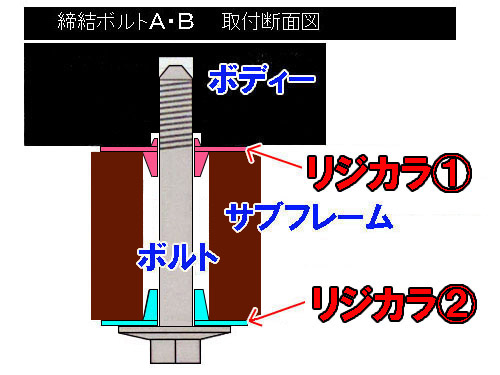

8ピースになった第3世代バージョンの図解です!
4ヶ所ともに同じ方式になります。

上側のリジカラは上向きの突起がボディーのガイド穴にハマリ、
下向きの突起がサブフレームの穴にハマリます。
下側のリジカラはサブフレームに突起がハマリます。









 部の装着中の写真です!

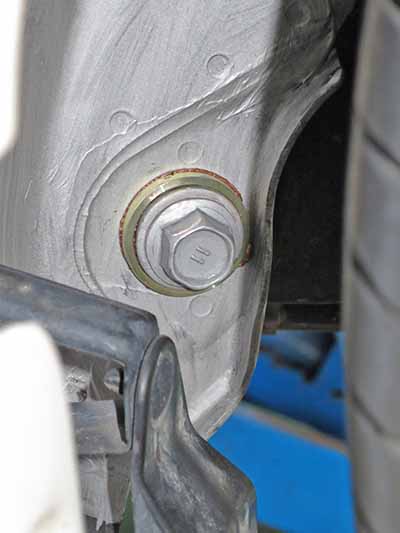

いつものように上側の突起はボディーに貼り付いています。
この状態で上向きの突起はガイド穴にしっかりとハマっているんです。
で、下向きの突起の先端がサブフレームの穴に掛かっています。
下側のリジカラの突起もサブフレームの穴にハマっていますね。

このままボルトを締めていくと、サブフレームは突起のテーパーに沿って上がりますので、
自然とセンターが揃うようになるんです。
ボルトの締まる力ってスゴイですね!



リジカラフェアの特典でサービスになっているミスリル施工もやってます!
装着部周辺に塗ることで強度が上がります。
結果的に締結強度がアップしてリジカラ効果がさらに高まります。











 部の装着中の写真です!

こちらも先ほどと同じ状態になっています。
ガセットプレートが共締めになるんですが・・・
装着してしまうと下側のリジカラが見えなくなるので、その前にパチリ!!

上側がハメやすくなったとは言いながらも、
ピース数が増えていますし、4ヶ所同時にこの状態にする必要がありますし・・・
やはり時間の掛かることには変わりがありませんね!










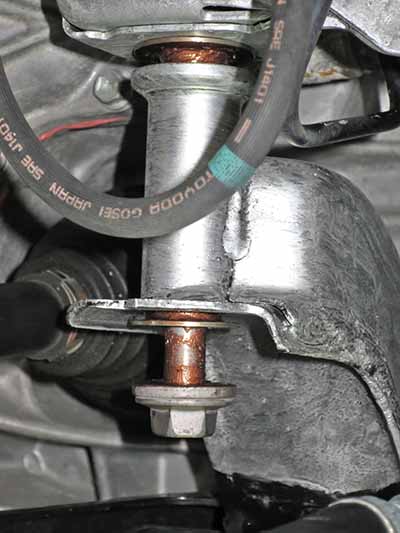

規定トルクで本締めしたらボルトの頭にもミスリルをヌリヌリ。
いつものようにガセットプレートにも塗ってますよ!

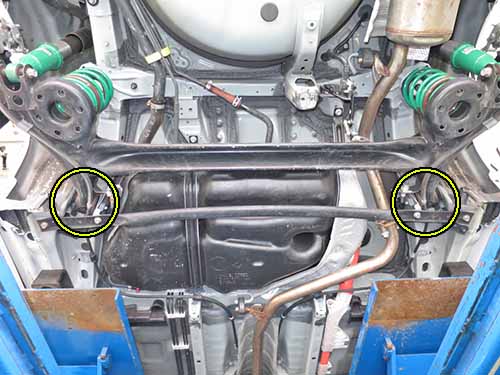

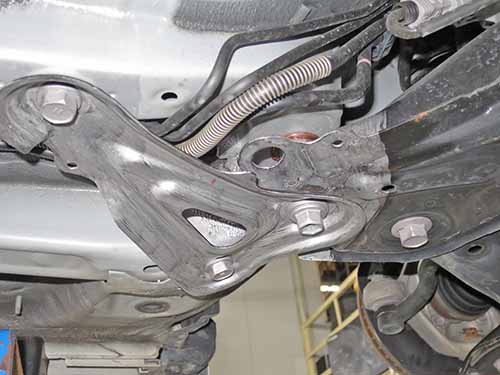

続いてリアの装着ポイントです!

お馴染みのトーションビーム式アクスルです。
ボディーへの固定部分2ヶ所に装着するようになります。

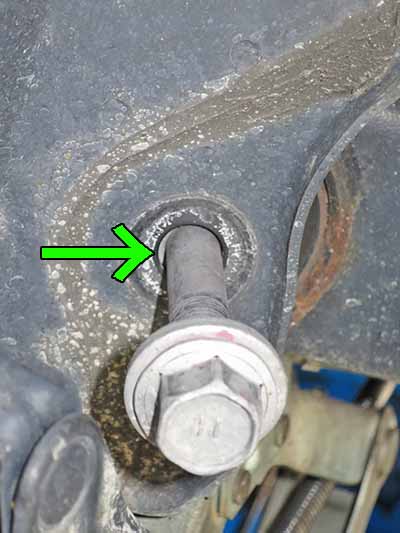

ボルトの径とボディーの穴径に差があるのでスキマが出来ています。
緑色の矢印部分のスキマがわかりますかね?

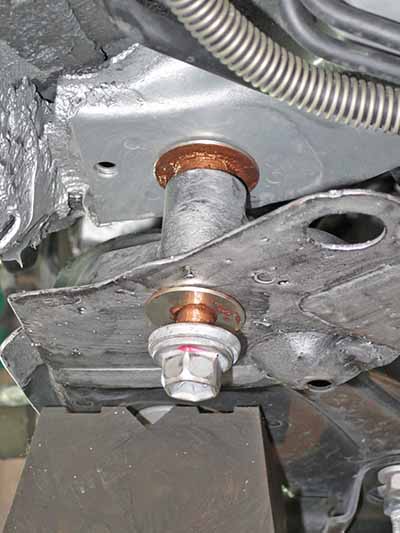

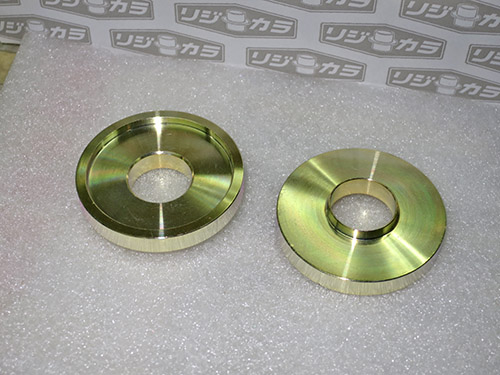

こちらもお馴染みのトーションビーム用のリジカラです!
センターの突起が先ほどのスキマにハマリ込むようになります。
一番オーソドックスな形状ですね。

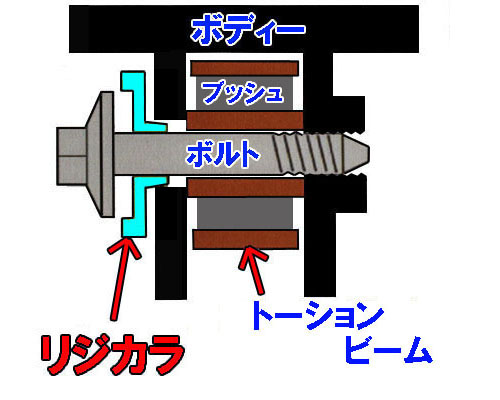

リアの図解です!

突起がスキマにハマリ込むことで、ボディー穴とボルトのセンターが揃います。
するとブッシュも正しい位置で固定されることになるんです。

ボルトのフランジとボディーに挟まれる部分は肉厚になっています。
これはボディーの補強板の役目も兼ねているんですよね。
ボルトの締め付けトルクがしっかりと掛かって締結強度がアップするんです。












1G状態で本締めしたらボルトの頭にもミスリルをヌリヌリ。

いつも言っていますがここのボルトはリフトアップした状態で本締めしてはいけません。
リフトアップした状態だとアクスル後方が下がっていますので、
ブッシュは後ろ向きに回転した状態になっているんです。
そのまま締めるとクルマを降ろした時にブッシュにヨジレが出ちゃうんです。
そうなるとせっかくのリジカラが台無しですからね。

まずは仮締めして、タイヤを付けてクルマを降ろします。
一旦リフトから出して前後させて、ブッシュを落ち着かせます。
その状態でボルトを規定トルクで本締めします。
簡単なことなんですが、とっても重要なポイントなんですよね。
