さて本日はリジカラのネタです!
溜まってる分がだいぶ消化してきましたが、まだまだ・・・
早めにご紹介出来るようにがんばります。



本日のクルマは・・・



BK3P マツダスピード アクセラ!










この型のMSアクセラへの装着は3台目になりますね。
さほど販売台数は多くないでしょうから、装着率としてはけっこう高めです。
まあ、当店ではアクセラ全体でも装着台数が多いんですよね。
車名別でいえばプリウスに次ぐNo.2です!







で、このお客さんは・・・ っていつものパターン!





兵庫県 からのご来店なんです!
遠方からわざわざありがとうございます。
本当にリジカラは県外からの方が多いですね~。
わざわざご来店いただけるのはありがたいことです。








まずはフロントの装着ポイントです!
片側2ヶ所ずつの合計4ヶ所になります。

お馴染みのFFタイプのサブフレームです。
このクラス以下だと国際的にスタンダードな形状になっていますね。

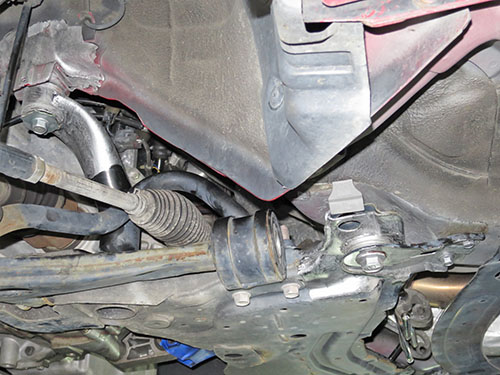

いつもの横からビューです!
この角度からだと装着ポイントがはっきり確認できますね。









フロント用のリジカラです!
4種類が2個ずつの合計8ピースになります。

両側突起タイプと片側突起タイプが2種類ずつの構成です。
FFタイプのサブフレーム用としてはオーソドックスな組合せですね。

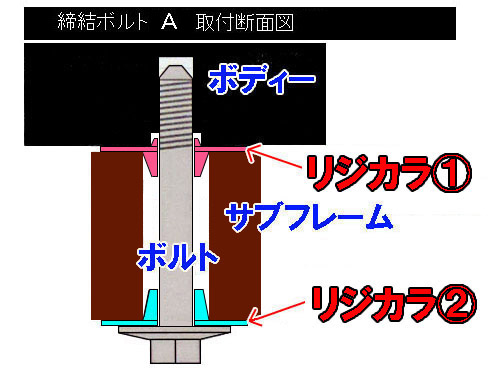

まずは  部の図解です!

サブフレーム上側に両側突起タイプを使います。
上向きの突起がボディーのガイド穴にハマリ、
下向きの突起がサブフレームの穴にハマるようになっています。
下側は片側突起がサブフレームの穴にハマリます。

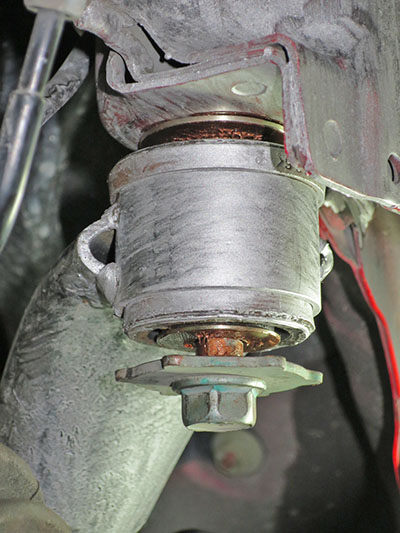

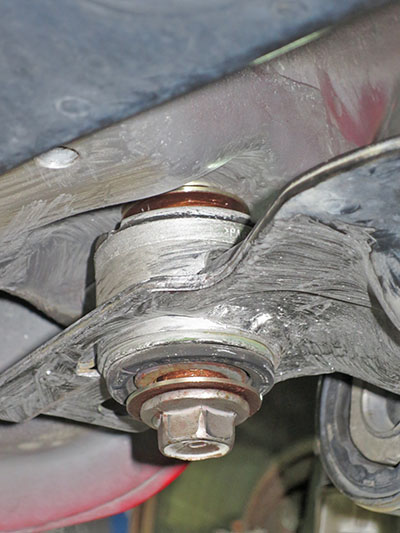

装着中の写真です!

いつものように上側のリジカラはボディーに貼りついています。
上向きの突起がボディーのガイド穴にしっかりとハマった状態になっており、
下向きの突起の先端がサブフレームの穴に掛かっています。
突起の先端は径が細くなっていますので、この状態だとサブフレームが動かしやすく
自由度が大きいので他の箇所のリジカラがハメやすくなるんです。

下側のリジカラも突起がサブフレームの穴にハマっています。


今回もミスリル施工をしていますよ!
フェアの特典でサービスでしたからね!!

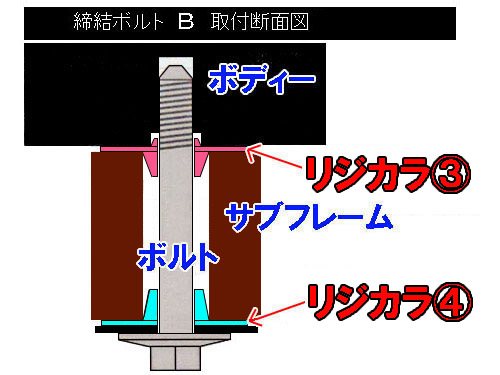

続いて  部の図解です!

基本的な構造は先ほどと同じですね。









装着中の写真です!

こちらも上側のリジカラはボディーに貼りついています。
下側のリジカラの突起もサブフレームの穴に掛かっています。
ここはガセットプレートが共締めなんですが、
装着すると下側のリジカラが見えなくなるのでその前にパチリ。

4ヶ所が同時にこの状態になったら、サブフレームを支えているジャッキを上げていきます。
そうするとサブフレームは突起のテーパーに沿って上がりますので、
自然とセンターが揃うことになるんですよね。
ただし4ヶ所同時にこの状態にするのに時間が掛かるんです。










規定トルクで本締めしたらボルトの頭にもミスリルをヌリヌリ!
ガセットプレートにもオマケで塗っておきました。

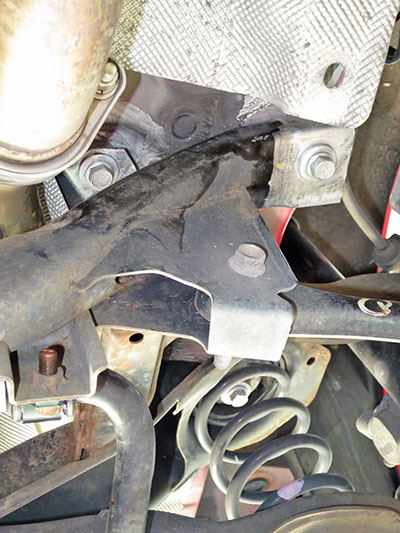

続いてリアの装着ポイントです!
片側3ヶ所ずつの合計6ヶ所になります。

サブフレームをボディーに固定している部分になるんですが、
この写真だとわかりにくいですね~。

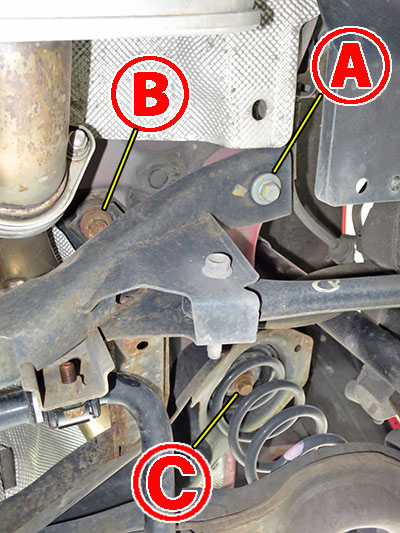

で、リアも横からビューの登場なんですが・・・
奥まったところにボルトがあったり、サスの真ん中にあったりで、
この写真でも全体像は掴みにくいかもしれませんね。

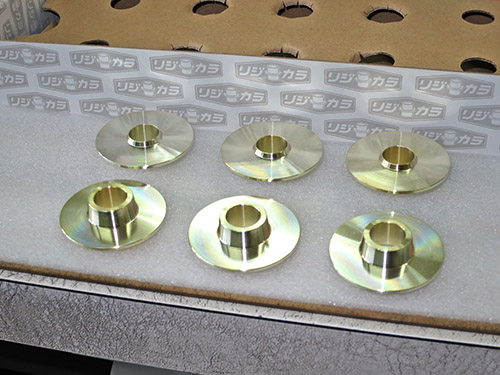

リア用のリジカラです!
全て同じ物で6ピースになります。

6ピースとも両側突起タイプですね。

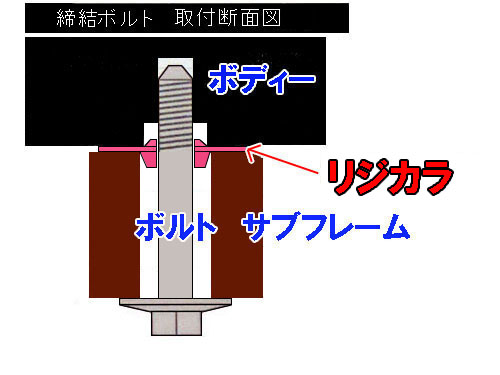

リアの図解です!
6ヶ所ともに同じ方式になっています。

サブフレームの上側にのみリジカラを使います。
上向きの突起がボディーのガイド穴に、
下向きの突起がサブフレームの穴に各々ハマリます。

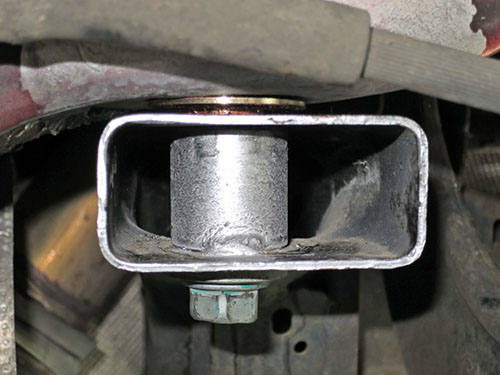

 部の装着中の写真です!

リジカラはボディーに貼りついています。
これはフロントと同じパターンですね。
ただ下向きの突起がフロント用よりも短めでしたので、
ちょっと狭いスペースでの作業になります。










続いて  部の写真です!

こちらもボディーに貼りついています。
やはり同じパターンですね。


 部は奥まっていて写真が撮れませんでした。
カメラを入れるどころか、手を差し込むのもやっとぐらいのスペースで、
リジカラをハメるだけでも一苦労なぐらい狭かったですから・・・

リアも6ヶ所が同時にこの状態になったらサブフレームを上げていきます。









こちらも規定トルクで本締めしたらボルトの頭にもミスリルを・・・


最後にアライメント調整をして完了です。
