さて本日はリジカラのネタです!

クルマは・・・






レクサス GS350!









レクサスGSへの装着は当店では初めてになります。

ってことは・・・

リジカラ装着100台突破記念キャンペーンの・・・

当店で初装着の車種は
アライメント調整が半額!



詳しくはコチラで→ http://www.auto-r.com/rijikara/option/hatu.html


適用されるのは最初の1台のみですので、対象車種の方はお早めにどうぞ。

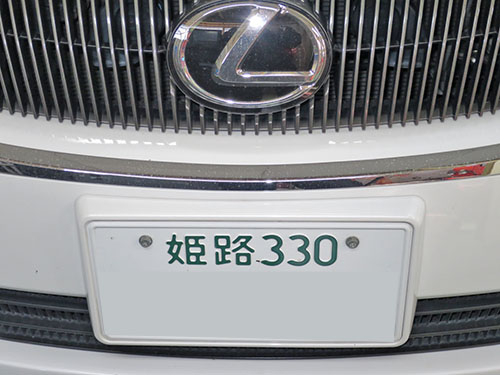

で、このお客さんは・・・






加古川 からのご来店でした!
遠方からわざわざありがとうございます。









フロント用のリジカラです!
5種類が2個ずつの合計10ピースになります。

両側突起タイプが3種類と片側突起タイプが2種類の構成です。
1種類は中割りの2分割タイプになっています。
全体的に突起がゴツイのが多いですね。
まあ突起がゴツイってことはクルマの穴が大きいってことですから、
喜んでいいのかどうかは微妙ですが・・・(笑

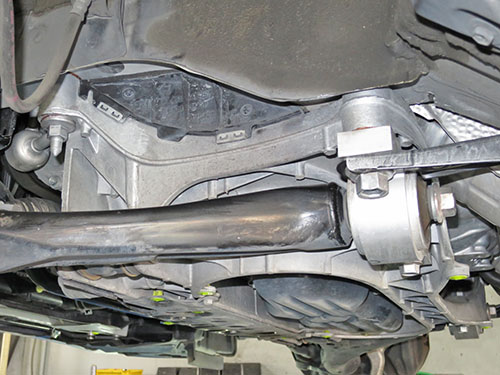

フロントの装着ポイントです!
片側2ヶ所ずつの合計4ヶ所になります。

高級車だけにアルミ製のサブフレームです。
クロスメンバータイプに四角形を組み合わせたような形状です。
車重がありますので強度面も考慮しているんでしょうね。

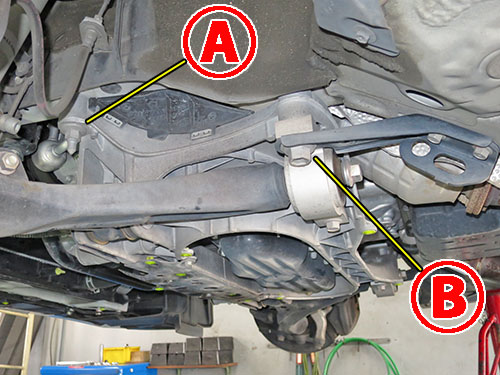

いつもの横からビューです!
この角度からだと装着ポイントがはっきり確認できますね。








まずは  部の図解です!

ここはボディーからスタッドボルトが出ています。
そのためサブフレーム上側は2分割タイプのリジカラを使います。
スタッドボルトを外さなくても装着できるようにしてあるんですよね。
下側は片側突起タイプを使います。








装着中の写真です!

スタッドボルトは動きませんので、
上側のリジカラはサブフレームの穴にハメ込んでおけばOKなんです。
ただし2分割タイプはサブフレームを上げていく過程でズレることがあるので、
密着する寸前で一旦止めてズレの確認をする必要があります。
狭いスペースでの作業なんでやりにくいんですよね~。

下側のリジカラも突起がサブフレームにハマってます。

今回もミスリル施工をしているんですが・・・
アルミの地肌にシルバー塗装は塗ってるところがわかりにくい!!(笑








続いて  部の図解です!

ここはロアアームのブラケットが共締めになっています。
そのためリジカラを上下に入れるだけでなく、
サブフレームとブラケットの間にも挟みこむ方式になります。
ボディー・サブフレーム・ブラケットの3点のセンターを揃えるんです。

ここに使うリジカラは突起がゴツかったヤツですね。
特に中間に挟むリジカラは上下ともに突起がゴツイです。
それだけ純正の穴が大きいと・・・(笑

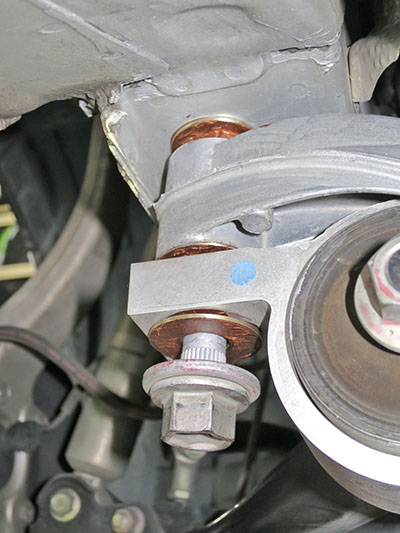

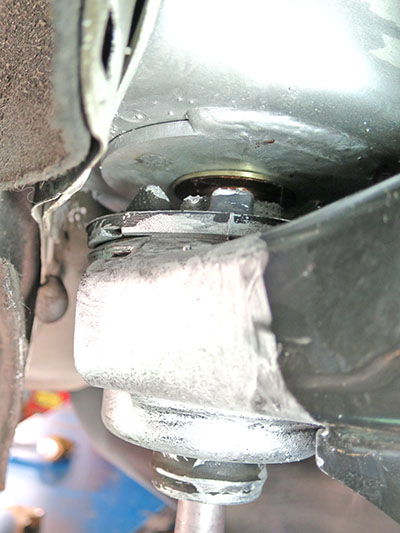

装着中の写真です!

上側のリジカラはボディーに貼りついています。
上向きの突起がボディーのガイド穴にしっかりとハマった状態で、
下向きの突起の先端もサブフレームの穴に掛かっています。

中間のリジカラも上側に貼りついています。
同じく上向きの突起がサブフレームの穴にハマった状態ですね。
このままボルトを締めていけば自然とセンターが揃うことになります。

ここはガセットプレートが共締めになるんですが、
装着してしまうと下側のリジカラが見えなくなるので、その前にパチリ!









本締めしたらボルトの頭にもミスリルをヌリヌリ!
オマケでガセットプレートにも塗ってます。
ボックス形状のガセットプレートでしたので、ウラ面に塗りました。

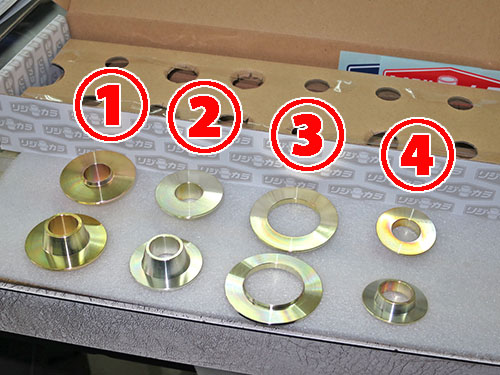

続いてリア用のリジカラです!
4種類が2個ずつの合計8ピースになります。

両側突起タイプが1種類と片側突起タイプが2種類、
カリ付きワッシャタイプが1種類の構成になっています。
このタイプがあるってことは・・・(笑

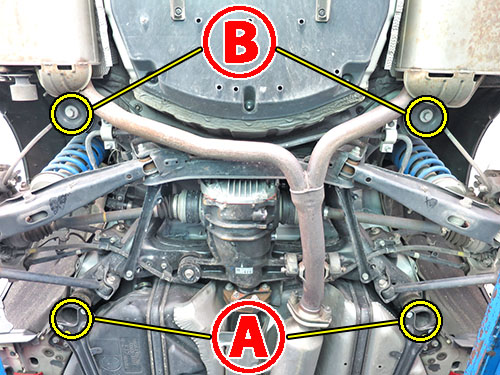

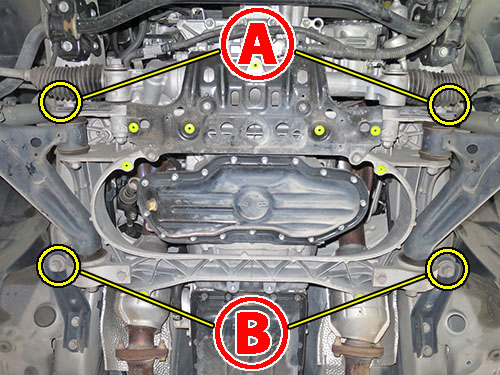

リアの装着ポイントです!

片側2ヶ所ずつの合計4ヶ所になります。
サブフレームをボディーに固定している部分ですね。

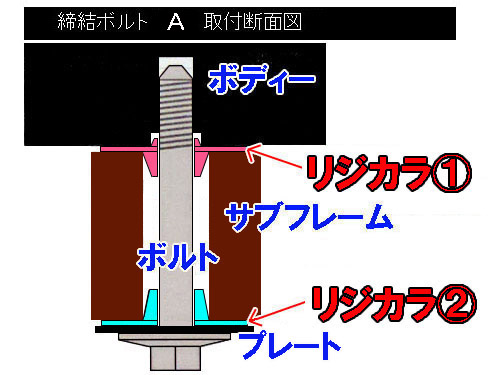

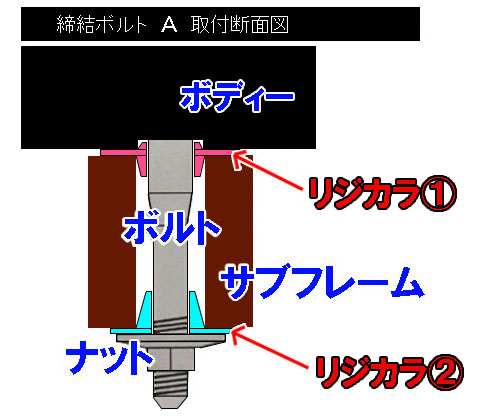

まずは  部の図解です!

サブフレーム上側に両側突起タイプ、
下側に片側突起タイプを使う一番オーソドックスなパターンです。








装着中の写真です!
ここは上下同時に撮影できないので、まずは上側から。

リジカラはボディーに貼りついています。
フロントと同じ状態ですね。









続いて下側の写真です!

サブフレームの穴にハマった状態ですね。
ここはガセットプレートが共締めですので、装着前にパチリ!

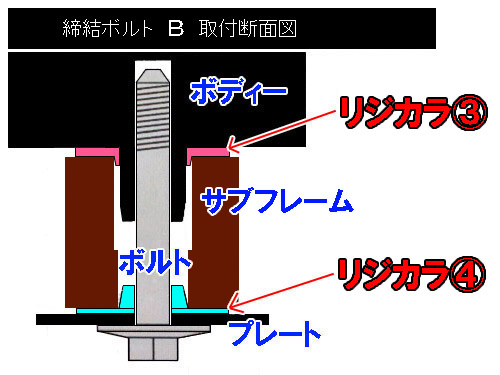

続いて  部の図解です!

カリ付きワッシャタイプを使うのがココになります。
ボディーから位置出し用の突起が出ているタイプになります。
これを業界用語で チ〇コが出ている と言います。(下品ですいません。)

以前はただのワッシャタイプだったのですが、
位置出しをさらに正確にするためカリ付きタイプに改良されました。
下側は片側突起タイプがサブフレームの穴にハマリます。

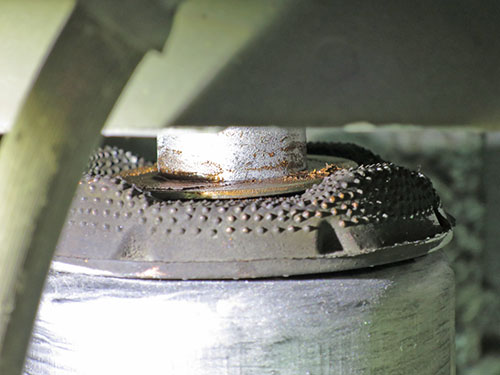

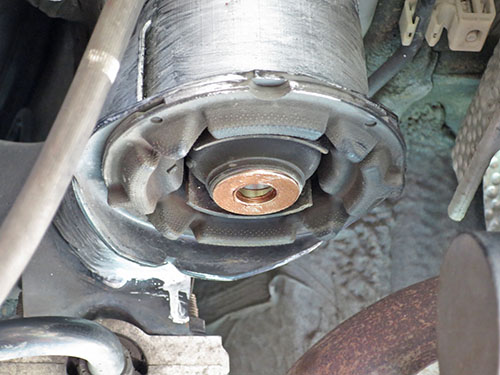

こちらもまずは上側の写真です!
カリがサブフレームの穴にハマった状態です。
ここも上げていく過程でカリがズレることがあるので、密着寸前で確認します。
以前のワッシャタイプだとボディーに貼り付けておけばOKだったので、
作業はラクだったんですけどね~。(笑

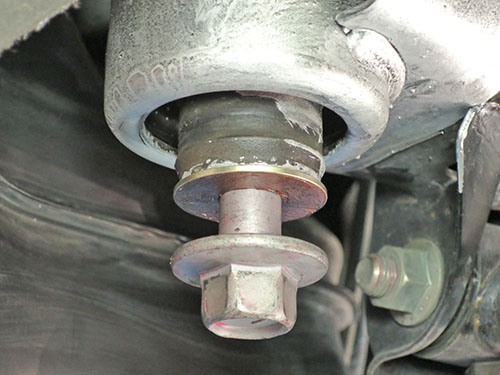

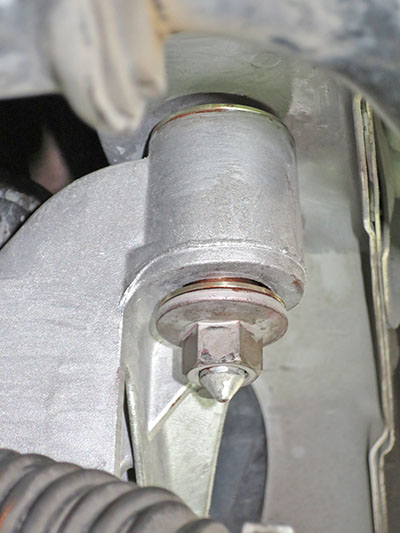

続いて下側の写真です!
ここもプレート装着前にパチリ!!








本締め後はボルトの頭にもミスリルをヌリヌリ!

プレートにもオマケで塗ってあるのですが・・・
部のプレートがボックス形状でしたのでウラ面に塗りました。
ですのでここのプレートもウラ面に塗ってあるので見えませんね。

最後にアライメント調整をして完了です!!
