さて本日はリジカラのネタです!

クルマは・・・







コルトVerR!








VerRへの装着はこれで4台目になりますね!
プリウスには遠く及びませんが、単一車種としては多いほうですかね。
ノーマルの乗り心地がけっこう硬いそうなんで、多くなってるんでしょうか?

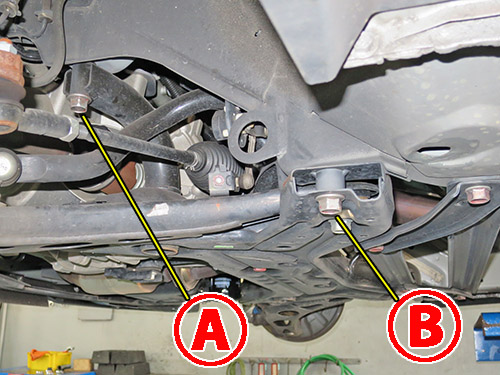

まずはフロントの装着ポイントです!
片側2ヶ所ずつの合計4ヶ所になります。

お馴染みのFFタイプのサブフレームですね。
この形式は国際的なスタンダードになっています。
最初に採用したのはどこのメーカーなんでしょうね?

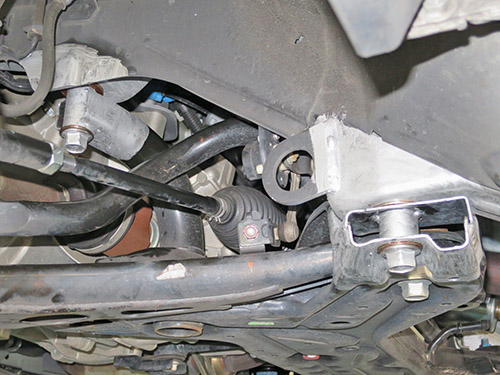

いつもの横からビューです!
この角度からだと装着ポイントがはっきり確認できますね。

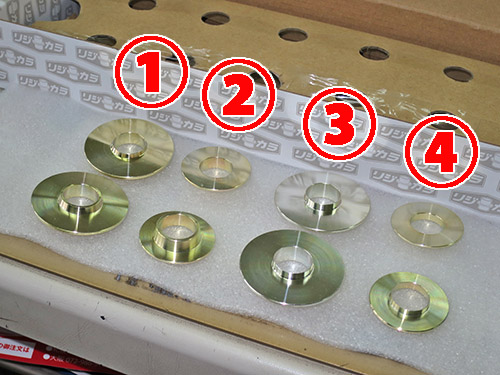

フロント用のリジカラです!
4種類が2個ずつの合計8ピースになります。

両側突起タイプと片側突起タイプが2種類・4ピースずつの構成です。
ただ、突起は全体的に短めです・・・(涙
出来れば両側突起タイプの片方は長めにして欲しいんですけどね~。









まずは  部の図解です!

サブフレーム上側に両側突起タイプを使い、
下側に片側突起タイプを使うオーソドックスなパターンです。

両側突起タイプの上向きの突起がボディーのガイド穴にハマリ、
下向きの突起がサブフレームの穴にハマリます。
下側はサブフレームにのみハマるようになっています。

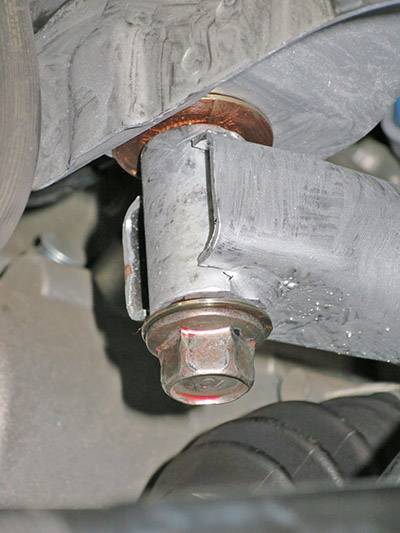

装着中の写真です!

いつものように上側のリジカラはボディーに貼り付いています。
上向きの突起がボディーのガイド穴にしっかりとハマっており、
下向きの突起の先端もサブフレームの穴に掛かった状態なんです。
ただ突起が短かったので狭いスペースでの作業が要求されます。
下向きの突起をもう少し長くしてくれればハメやすいんですけどね~。(笑


今回もミスリル施工をやってます。
装着部周辺に塗ることで剛性が上がりますので、
リジカラ効果をさらに高めてくれる働きがあるんです!
同時施工の場合はお得なオプション価格でやってますよ!!

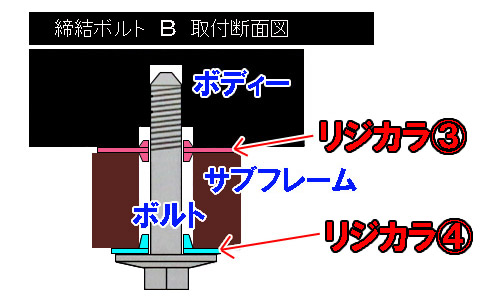

続いて  部の図解です!

基本的には先ほどと同じですね。









装着中の写真です!

こちらも上側のリジカラはボディーに貼り付いています。
突起が短かったので、やはり狭いスペースでの・・・

4ヶ所が同時にこの状態になったらジャッキでサブフレームを持上げて、
ボルトを規定トルクで本締めします。
ただ4ヶ所を同時にこの状態にするのに時間が掛かるんです。
1ヶ所でもズレたまま締付けるのはNGですからね。









本締めが終わったらボルトの頭にもミスリルをヌリヌリ!
これもいつものパターンです!!

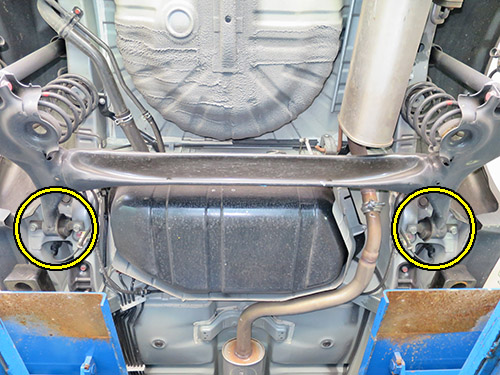

続いてはリアの装着ポイントです!

お馴染みのトーションビーム式アクスルなので、ボディーへの固定部分なんですが・・・
構造がいつもとは異なっています。










ブッシュの真ん中からマウントステーが出ているタイプなんです!
先日のインテRのトレーリングアームブッシュと同じ構造ですね。

マウントステーの固定ボルトに装着するようになりますので、
片側2ヶ所ずつの合計4ヶ所になります。










リア用のリジカラです!
2種類が4個ずつの合計8ピースになります。

両側突起タイプと片側突起タイプが1種類・4ピースずつの構成です。
通常のトーションビームだと2ヶ所に1個ずつの2ピースなんですが、
装着ポイントが多いんでピース数も多い設定になってます。

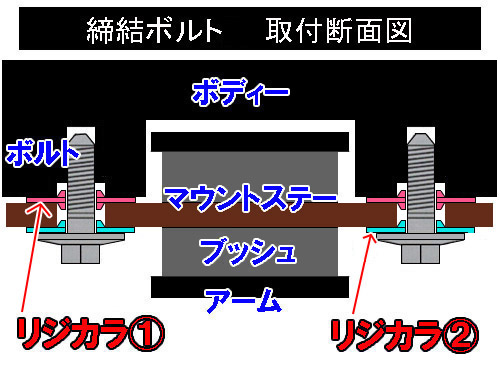

リアの図解です!

マウントステー上側に両側突起タイプを、
下側に片側突起タイプを使う方式になっていますね。

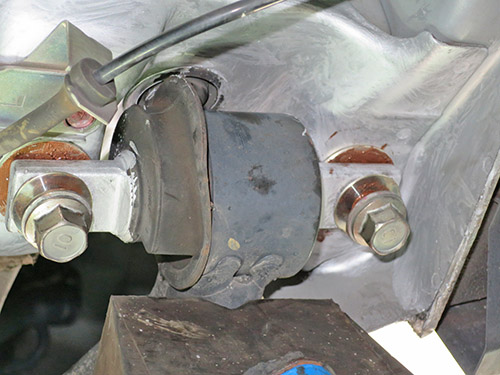

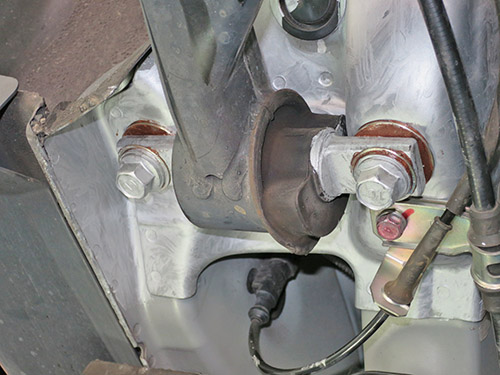

装着中の写真です!

突起が短かったので、やはり狭いスペースでの作業が要求されます。
上側のリジカラはボディーに貼り付いていますが、
下向きの突起がステーの穴に掛かっていることを確認しながらボルトを締めます。
穴からズレていたら突起がツブれちゃいますからね。










こちらも本締め後はボルトの頭にもミスリルをヌリヌリ!
これで装着作業完了です。

最後にアライメント調整をして終了となります!




そして今回は・・・









MTに進化剤施工 もしました!

MTに進化剤を施工するとシフトがスコスコ入るようになり、
フィーリングが良くなって運転が楽しくなります。
シフトは手で直接操作するので、エンジンよりも体感しやすいんです。
MT車にお乗りの方にはオススメの施工です。

コルトVerRはシフトが渋いっていう持病があるんです。
そのため当店でのMT施工台数は車種別でダントツのトップなんです。
渋いシフトがスコスコ入るようになるんですよね。
VerRのオーナーさんはゼヒお試しください!!
