さて本日はリジカラのネタです!

ただいま当店では 10月末までリジカラフェアを開催中!

いつものようにフェアの特典をご用意しました!

*アライメント特別料金
 通常よりもプライスダウンした料金に設定!

*ミスリル施工サービス
 通常オプション料金のミスリルをサービス施工!

*リジカラグッズプレゼント
 グッズが何かはその時のお楽しみに!

ご検討中の方はこのチャンスをお見逃しなく!!


おかげさまでご注文・お問い合わせともに増えてきています。
10月末までにご注文いただければ、
取付けが11月以降になってもフェアの特典を適用いたします。





リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_14253264.jpg

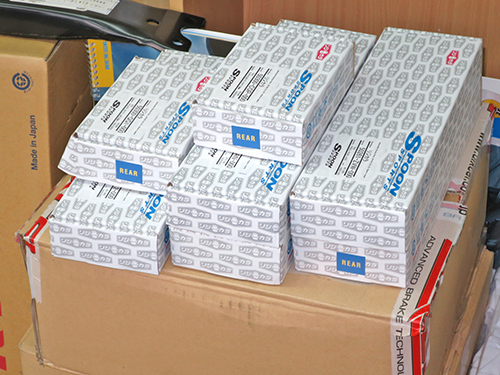

取付け待ちもこんなカンジで・・・
ってことは早めに更新していかないとネタがドンドン溜まるってことに・・・(笑
早めにご紹介できるようがんばります。





本日のクルマは・・・




ホンダ S660!








リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_14292132.jpg


S660への装着はこれで3台目になりますね!
走り重視のクルマですから、オーナーさんの関心も高いんでしょうね。








リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_14305338.jpg

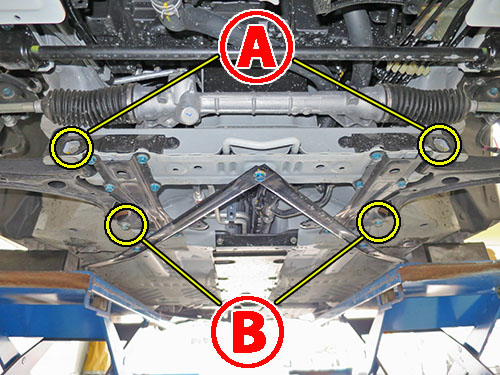

まずはフロントの装着ポイントです!
片側2ヶ所ずつの合計4ヶ所になります。

S660はミッドシップですのでフロントにはサブフレームがありません。
ロアアームはボディーに直接固定されているんです。
そのためリジカラの装着方法も通常とは異なっているんですよね。






リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_14334771.jpg

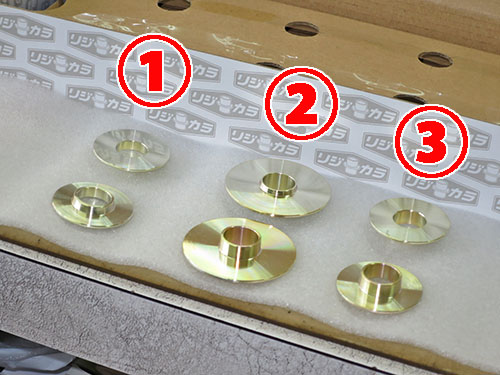

フロント用のリジカラです!
3種類が2個ずつの合計6ピースになります。

両側突起タイプが1種類と片側突起タイプが2種類の構成です。
日頃エコ贔屓されがちなホンダ車としてはピース数が少なめですが、(笑
サブフレームが無いんで少ないんですよね。






リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_1437553.jpg


まずは  部の図解です!

ロアアーム前側の固定部分になります。
ボディーの穴径とアームを固定するボルトの径に差があるのでスキマが出来ています。
リジカラの突起がこのスキマにハマるようになります。

スキマが無くなることでボディー穴とボルトのセンターが揃うようになるので、
ブッシュが正しい位置で固定されることになるんです。
リアのトーションビーム式アクスルと同じ原理ですね。







リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_1442235.jpg

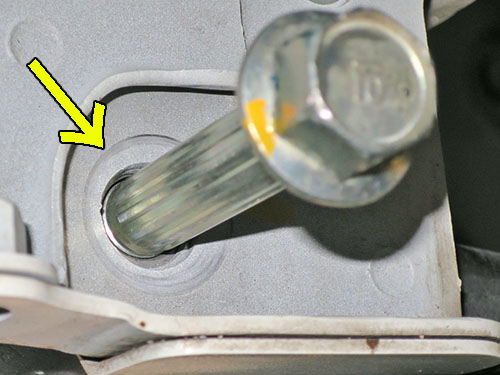

ボルトの周りにスキマがあるのがわかりますかね~。
トーションビームに比べてもかなりスキマが大きいように思えます。
ボルトの下側にはブッシュのインナーカラー端面が丸見えですし・・・
(グレーっぽい部分です。)
まあ、その分リジカラの突起もゴツイですけどね。

矢印の部分はボルトのフランジが締まっていた接触痕です。
ボディーの穴と偏芯していたことが見てとれます。






リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_1445432.jpg


さらに今回は別の問題点も!
矢印部分で2枚の鉄板の奥側がズレているのがわかりますか?

ボディーは予め穴の開いたプレス鉄板を重ねて溶接しています。
この時に穴位置がズレた状態で溶接されてしまうことがあるんですよね~。
まあ、S660に限らずどのメーカーでもよくありますが・・・
いわゆる車輌の個体差ってヤツなんです。

これの何が問題かと言いますと・・・






リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_14501094.jpg


ズレた鉄板が邪魔をしてリジカラが奥まで入らないんです。
このまま無理やり締めこんじゃうとリジカラの突起がツブれてしまうんですよね~。

ズレている奥側の鉄板を切削してリジカラがハマるように加工が必要になります。
最近はこういった個体差による加工頻度が高いもんですから、
リジカラの装着作業にリューターが必需品になってきています。(笑







リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_14542331.jpg

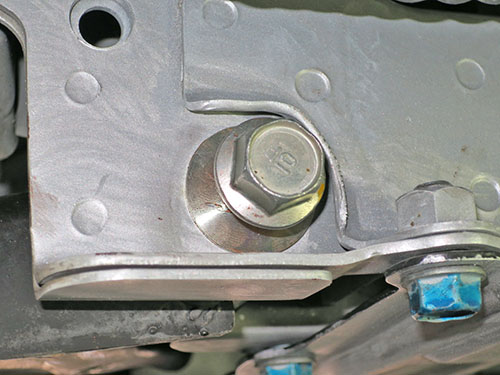

加工を終えて無事リジカラが奥までハマリました!

今回もミスリル施工をしていますよ!!
フェアの特典でサービスになっていますからね~。
リジカラの効果を高めてくれる働きがあるんです。






リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_14564357.jpg


続いて  部の図解です!
ロアアーム後側の固定部分になります。

上側に両側突起タイプを、下側に片側突起タイプを使います。
両側突起タイプはボディーのガイド穴と、ブッシュのインナーカラーにハマリます。
これによりボディーとブッシュの位置を揃えてやります。
下側はインナーカラーにハマってボルトとのセンターを揃えます。
さらにブラケットに挟まれることで締結強度も上がるんです。







リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_1513518.jpg

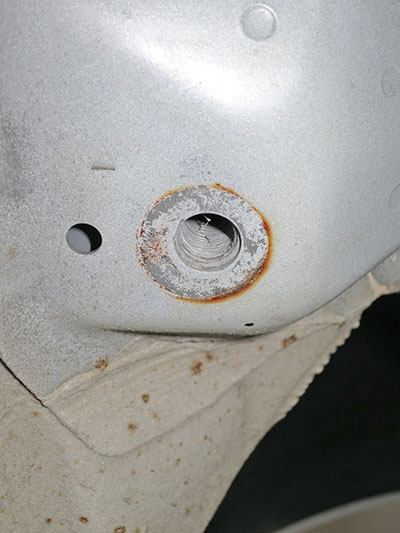

インナーカラーが固定されていたボディーの接触痕です。
やはりボディーの穴とは偏芯していますね。
また固定されていた強さもけっこう偏りがあったようで、
塗装のハガレ具合がそれを物語っています。






リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_1584622.jpg

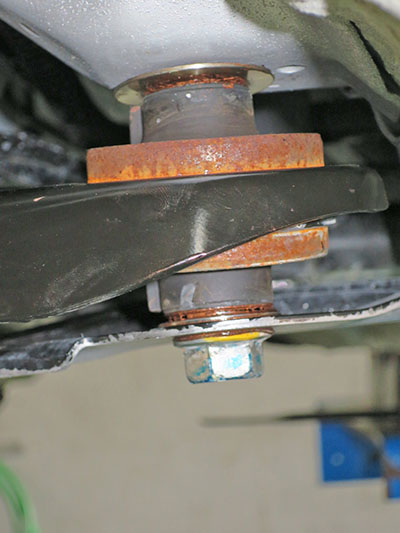

装着中の写真です!

上側のリジカラはいつものようにボディーに貼り付いています。
上向きの突起がボディーのガイド穴にしっかりとハマっており、
下向きの突起の先端もインナーカラーに掛かった状態になっています。
このままアームを上げていけば、
突起のテーパーの沿って上がるので自然とセンターが揃うことになります。

下側のリジカラは突起がインナーカラーにハマっています。






リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_15174645.jpg

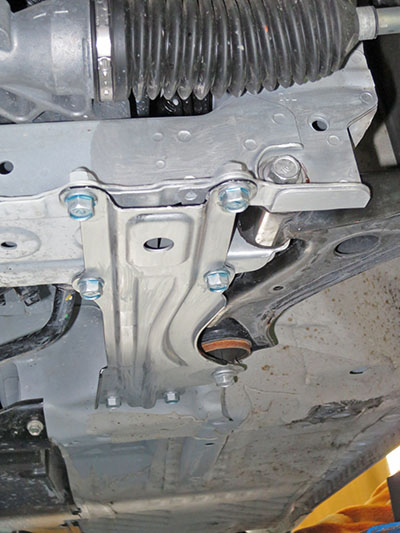

本締め後はいつものようにボルトの頭にもミスリルをヌリヌリ!
オマケで下側のブラケットにも塗ってありますが、
強度を考慮して全体に塗りました。
さらに固定ボルト前側4本と後側の2本の頭にも!

フロントの装着ポイントは4ヶ所ともブッシュの固定部分になります。
そのためリフトアップしたままの状態で本締めしてはいけません。
タイヤを付けてクルマを降し、前後させてブッシュを落ち着かせます。
再びリフトに入れてタイヤが接地したままの車重を掛けた状態で本締めします。

いつもトーションビームで言ってる 1G締め ってヤツです。
これをしないとブッシュにヨジレが出ちゃうんですよね~。
簡単なことなんですが、大事なポイントです!








リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_15273168.jpg


リア用のリジカラです!
4種類で合計14ピースもの豪華版!!
やはりホンダ車はエコ贔屓されていますね~。(笑

ここまでピース数が多いのにはワケがありまして・・・
当初は2種類8ピースの設定だったのですが、
発売直後に改良版に設定変更されたんです。






リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_1530367.jpg

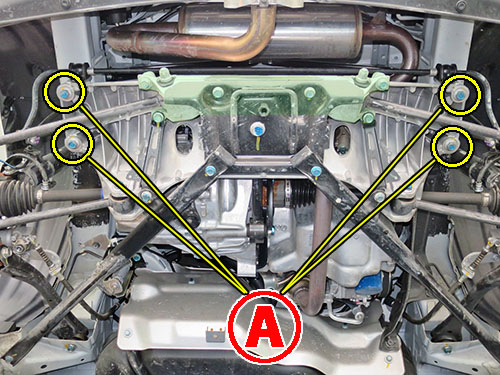

まずはサブフレームの装着ポイントです!
片側2ヶ所ずつの合計4ヶ所になります。
サブフレームをボディーに固定している部分になります。

緑に色付けしている部分はコントロールアームブラケットになります。
こことサブフレームの間にもリジカラを装着します。
それでピース数が多くなっているんですよね~。
ここが改良版で追加されたポイントなんですが、後で別に説明しますね。









リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_1535644.jpg


まずは  部の図解です!

4ヶ所とも同じ方式になっています。
上側に両側突起タイプを使い、下側に片側突起タイプを使う、
一番オーソドックスなパターンですね。






リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_1537862.jpg

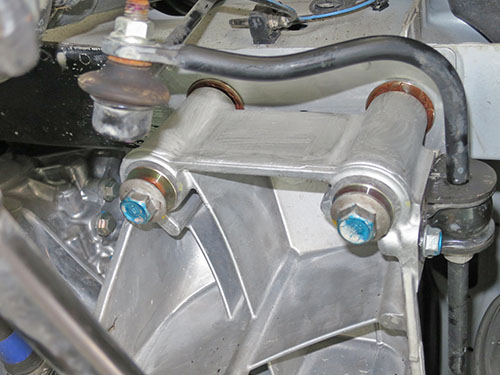

装着中の写真です!

上側のリジカラはボディーに貼り付いています。
下側のリジカラも突起がサブフレームにハマっています。
これもいつものパターンですね。







リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_15392645.jpg

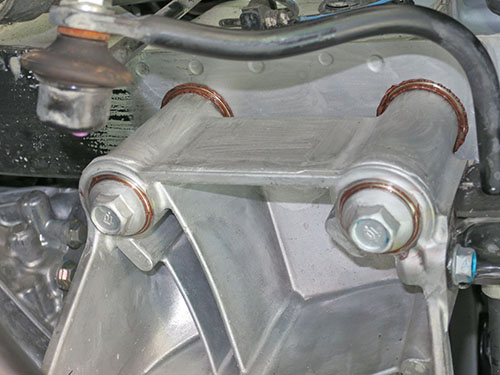

本締め後はボルトの頭にもミスリルをヌリヌリ!







リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_1540208.jpg

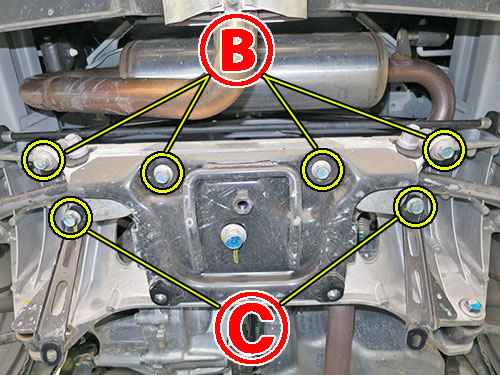

続いてコントロールアームブラケットです!
全部で6ヶ所に装着するようになります。








リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_15414773.jpg

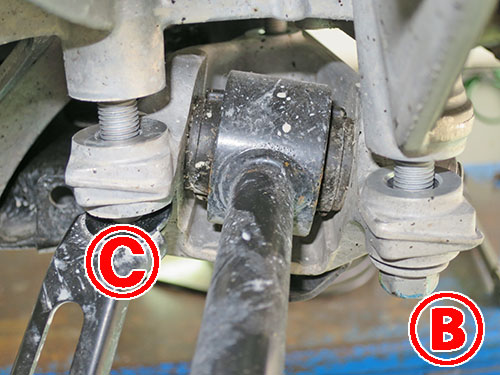

ブラケットの穴は装着ポイントで穴径が異なります。

 部は穴が大きめでスキマがありますが、 部はほとんどスキマがありません。
そのため異なるリジカラを使うようになります。







リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_15442671.jpg

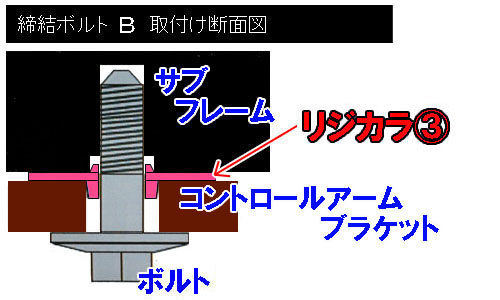

まずは  部の図解です!

穴径が大きかったほうのポイントですので、
スキマを埋めるために両側突起タイプを使います。







リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_1546043.jpg

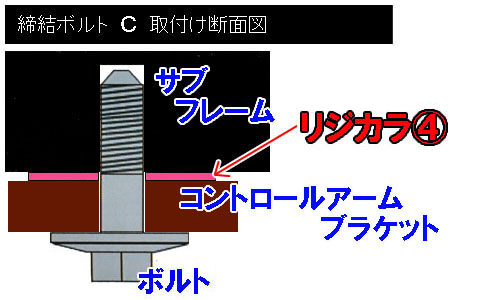

続いて  部の図解です!

スキマがほとんど無かったポイントですので、
突起の無いワッシャタイプのリジカラを使うようになります。
ワッシャタイプが挟み込まれることで密着度を上げる働きがあります。







リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_15491616.jpg

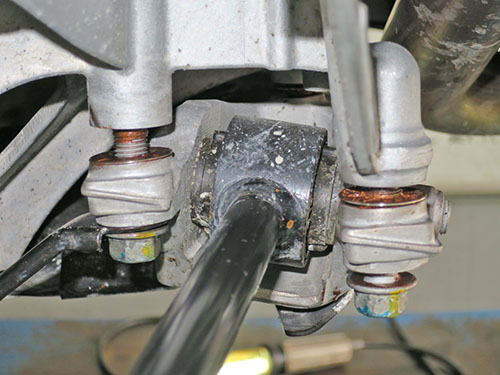

装着中の写真です!

 部は突起をブラケットにハメていますが、
密着する寸前でサブフレーム側にもハマっていることを確認する必要があります。
スペースが狭いんでけっこう苦労するんですよね~。

 部はワッシャタイプなんで、ただ挟むだけでOKです。(笑







リジカラ装着!★ホンダ S660★ 3台目!!_d0156040_1554311.jpg


こちらも本締め後にはボルトの頭にもミスリルをヌリヌリ!

これでリジカラ装着作業の終了です。
最後にアライメント調整をして完了となります!!
