リジカラ装着!★グレイスHV★リアのみ!!

今年はカメムシが多いから雪が降るよ!
って話をよく耳にするんですが・・・(笑
何でカメムシが多いと雪がふるんでしょうかね?
まあ、本当に降るって因果関係はわかりませんが!
ただの都市伝説(田舎伝説?)かもしれませんけど・・・

カマキリの卵の話は何となく納得できますけどね。




さて本日はリジカラのネタです!

クルマは・・・






グレイスHV!









今回はリアのみの装着となります!

と、言うことは・・・

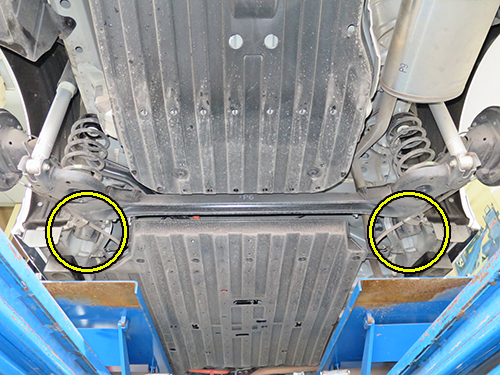

そうです、お馴染みのトーションビーム式アクスルです!

ボディーへの固定部分2ヶ所のみが装着ポイントになります。
リジカラは2ピースなので価格がお安いですし、
作業が比較的簡単なので工賃もお安いですし、
トーションビームにはアライメントの調整機能がありませんので、
その費用も不要ですからトータル金額がとってもリーズナブル!

リジカラの効果を試してみたいって場合にはピッタリなんです。
まあ、サブフレーム車に比べると効果は小さいかもしれませんが、
安価に体感できる面ではOKなんじゃないかと・・・
トーションビーム車にお乗りの方にはオススメですよ!!

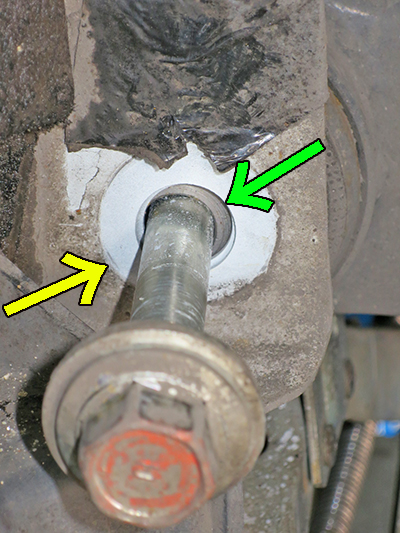

ボルト径とボディーの穴径に差があるのでスキマができています。
白い部分がボディーで、緑の矢印部分がスキマです。
穴から見えているのはブッシュのインナーカラー端面です。
スキマがあるので奥が丸見えってことですね。

黄色い矢印がボルトが締まっていた痕跡です。
ボディーの穴とは偏芯しているのがわかりますね。
スキマのせいでズレちゃってるってことなんです。

おそらくシャーシはフィットとかと共通なんだと思います。
リジカラも共用になっていますからね。
このシャーシは他のクルマに比べてスキマが大きめですね。
大量生産車ですので組立てスピードを考慮しているんですかね~。

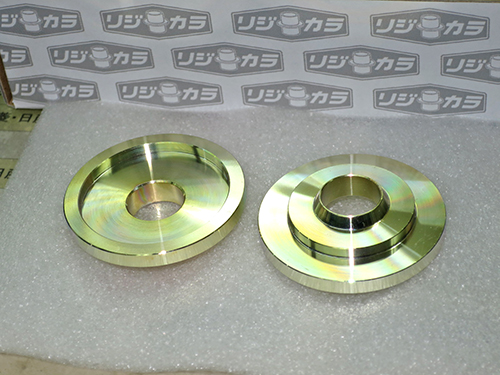

こちらもお馴染みのトーションビーム用のリジカラです。
センターの突起部分が先ほどのスキマにハマリ込むようになります。
スキマが大きめでしたので、突起もゴツめになっています。

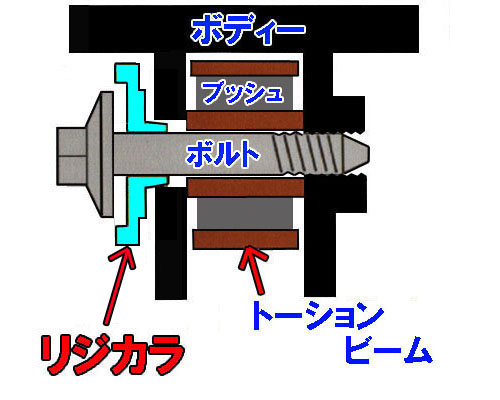

こちらもお馴染みの図解です!

突起がスキマにハマることで、ボディー穴とボルトのセンターが揃います。
これによりブッシュが正しい位置で固定されることになります。
またセンターが揃うことで締め付けトルクも均等に掛かるようになるんです。

このタイプのリジカラはボディーとボルトのフランジに挟まれる本体部分が、
サブフレーム用とかに比べて肉厚に作られています。
これはボディーの補強板の役目も兼ねているからなんです。
補強することで締結強度がさらにアップするんです。

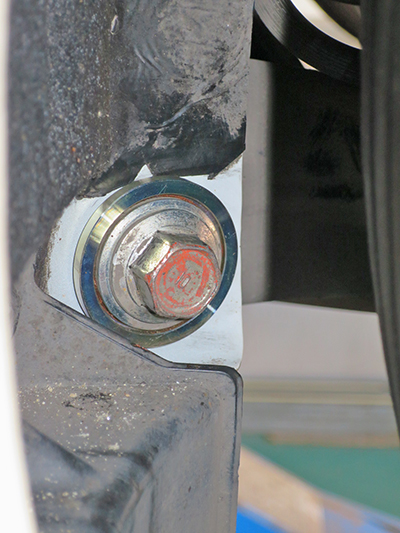

いつものように1G状態で本締めしたら完了です!

クルマをリフトアップしている時はトーションビームの後側が下がっています。
と言うことはブッシュも後向きに回転した状態なんです。
そのまま本締めしてしまうと、リフトから降ろした時にブッシュがヨジレちゃうんです。

リフトアップしている状態では仮締めにしておきます。
ブッシュのインナーカラーがボディーに接触するかどうかぐらいに・・・
タイヤを付けてクルマをリフトから降ろします。
クルマを前後させてブッシュを落ち着かせます。
再度リフトに入れてタイヤを接地させたまま、車重を掛けた状態で本締めします。

これをやらないとせっかくのリジカラ効果が台無しになっちゃうんです。
簡単なことなんですが、大事なポイントです!
