本日はブレーキの大径化の作業ネタです!

クルマは・・・







NSX!









NSXのオーナーさんはみなさんキレイにされていますね~。
もちろんこのクルマもピカピカでしたよ。

NSXは3.2Lエンジン&6MTに変更されたマイナーチェンジで、
ブレーキも大径化により強化されているんです。
この時に型式もNA1からNA2に変更されましたので、
大径化された物を「NA2ブレーキ」って呼んでいるんです。

NSXは15年間も生産されていましたので、
各部が時代に合わせて進化しているんですよね。
さほど台数の見込めないクルマに改良を続けたあたりは、
ホンダさんのフラッグシップモデルへの熱意が感じられますね。

で、それらの後期型パーツを前期へ流用することで、
前期型も進化させることが可能になるわけです。
当店でもお馴染みの後期ABS換装やエアコンの134a化、
6MTへの載せ換えなんて流用が出来るんですよね。

数年しか生産していないクルマだと純正部品は進化していませんし、
次モデルの部品だと流用できない場合が多いでしょうからね。
やはり15年も生産されていたNSXならではのチューニングなんですよ!!



さてそれでは作業のご紹介です!

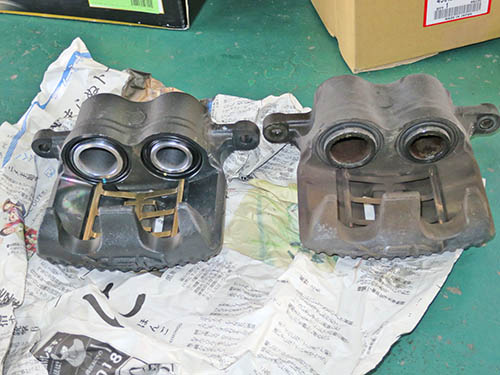

まずはフロントキャリパーです!
左側がNA2用の新品キャリパーになります。

パッと見ではサイズとかの違いは無さそうに見えます。
まあ、ピストン径とか測ったわけじゃありませんけど。
大きな違いはキャリパーのキレイさ!?(笑

NSXは初期型からフロントブレーキは2POTです。
さらにNSXの刻印(浮き彫り?)も入っていてカッコイイですね。


社外品でブレーキオフセットキットっていう物も発売されています。
これはノーマルのキャリパーを外側にオフセットさせることで、
大径のローターに変更することが出来るキットなんです。
オフセットさせるためのステーと大径ローターがセットになっています。

でもそのキットだとキャリパーはそのまま再使用となります。
NA2ブレーキはキャリパーも新品に交換しますので、
オーバーホール+大径化を考えたらこちらのほうが良いと思いますね。








ローターはディクセルのスリットローターをチョイス!
純正ローターってけっこう高いんですよね。

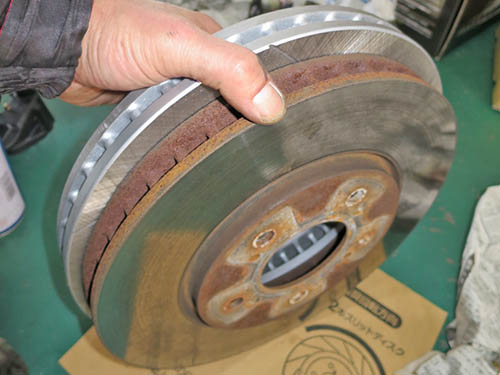

ローターの大きさはこれぐらい差があります。
もちろん手前のサビてるほうが付いていたNA1用ですよ。(笑
NA1は純正ホイールが15インチでしたので、
このNA2ローターに交換すると使えなくなります。
まあ、インチアップしているクルマが多いでしょうから問題無いと思いますが・・・

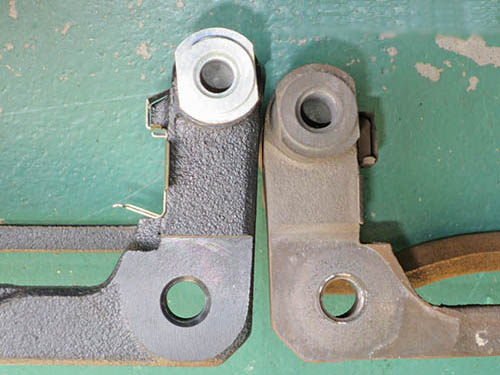

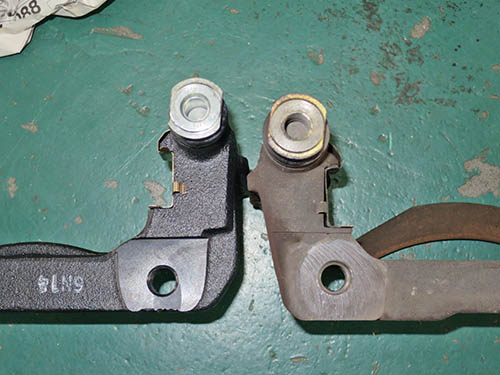

キャリパーブラケットです!

キャリパーを外側にオフセットさせるために寸法が異なっています。
これも一緒に交換しないとNA2ブレーキは移植できません。
新品部品はキャリパーとブラケットがセットでしか注文できないんですが、
もし中古品を使おうと思ったら注意が必要ですね。

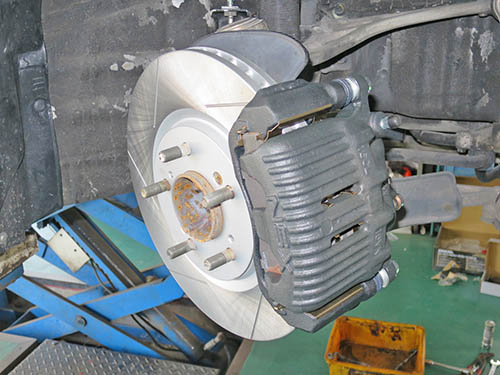

フロントブレーキの組み付け完了です!

写真には写っていませんが、ホースもステンメッシュに交換しています。
パットもディクセル製を組み合わせてあります。

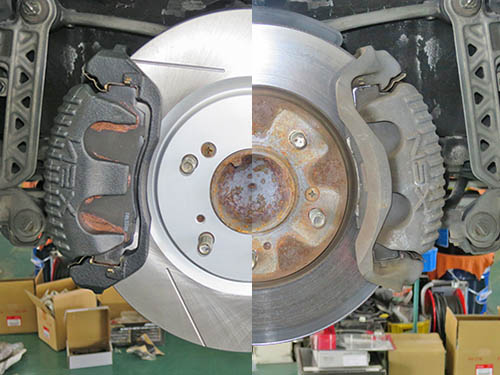

交換前後の比較写真です!
こうやって比べると大きさの違いが良くわかりますね。

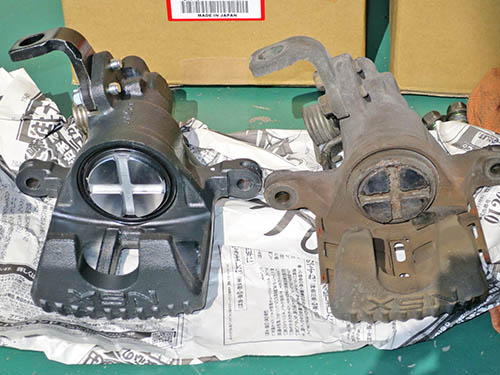

続いてリアのキャリパーです!
フロントと違ってこちらは明らかにピストン径が大きくなっています。

NSXはミッドシップですのでリアのほうが重いんです。
ところが初期型ではブレーキバランスがフロント寄りになっていたようで、
リアの効きが悪かったみたいなんです。
と、いうよりフロントが効きすぎて、ロックしやすいらしい・・・

そこでNA2ではローターの大径化に加えて、
リアキャリパーのピストンを大きくして制動力を高めたようなんです。
たしかにこんだけ大きいと効きは全然違うでしょうね~。

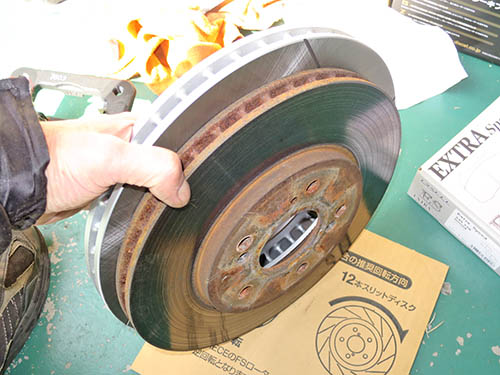

リアローターもディクセルのスリットローターです!

フロント用よりも径の違いが大きいですね!!
ローター径はより大きく、ピストン径も大幅アップで、
制動力はかなり違っていることでしょう。








もちろんリアのブラケットも寸法が異なります。

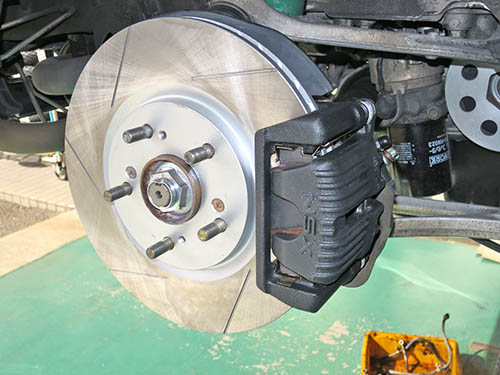

リアも組み付け完了です!
最後にブレーキオイルのエア抜きをして完成となります。









リアの比較写真です!
やはり径の違いが一目瞭然ですね。

これでミッドシップに合ったブレーキバランスに変化したことでしょう!



で、このお客さんは・・・







兵庫県 からのご来店でした!
遠方からわざわざありがとうございました。
また何なりとお気軽にご相談ください。


この度はご依頼ありがとうございました。
