さて、本日はリジカラのネタです!

ただいま当店では、

4月末まで春のリジカラフェアを開催中!





いつものようにフェアの特典をご用意しました!

*アライメント特別料金
 通常よりもプライスダウンした料金に設定!

*ミスリル施工サービス
 通常オプション料金のミスリルをサービス施工!

*リジカラグッズプレゼント
 グッズが何かはその時のお楽しみに!

リジカラをご検討中の方はこのチャンスをお見逃しなく!!
お気軽にお問い合わせくださいね。

フェア期間も残り少なくなりましたので、お急ぎください!!!
4月中にご注文いただいた分は、
取付けが5月以降になってもフェアの特典を適用させていただきます。



本日のクルマは・・・



シトロエン DS3!







フランス車のリジカラ装着が連チャンとなりました!
このクルマも個性的なデザインですね~。
いかにもフランス車って雰囲気を醸し出してます。

輸入車のリジカラ作業が続くこと自体がレアケースなのに、
珍しいフランス車の連チャンとは・・・




で、このお客さんは・・・

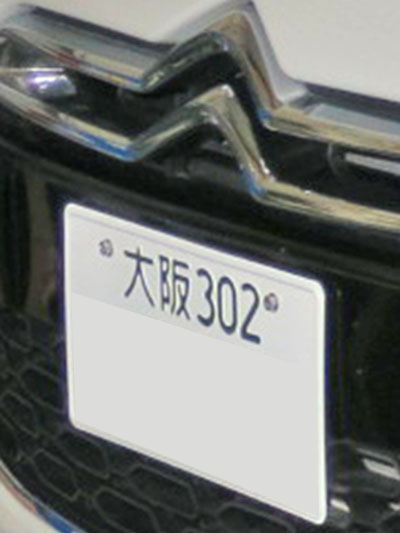

大阪 からのご来店でした!
遠方からわざわざのご来店ありがとうございます。
ほんとリジカラは県外からの方が多いですね~。

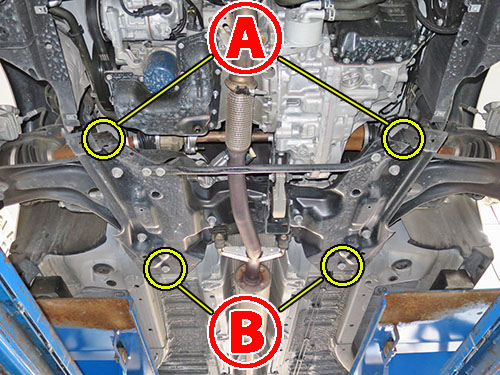

まずはフロントの装着ポイントです!
片側2ヶ所ずつの合計4ヶ所になります。

お馴染みのFFタイプのサブフレームです。
やはりこの構造は国際的なスタンダードになっているんですね。

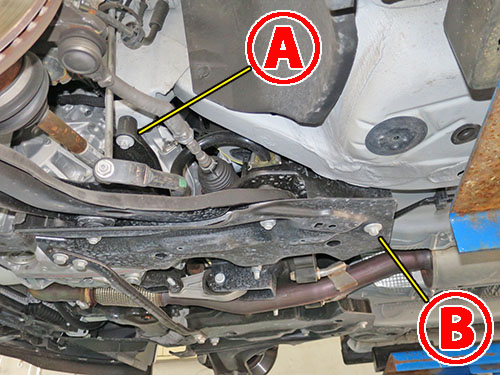

いつもの横からビューです!
この角度からだと装着ポイントがはっきり確認できますね。

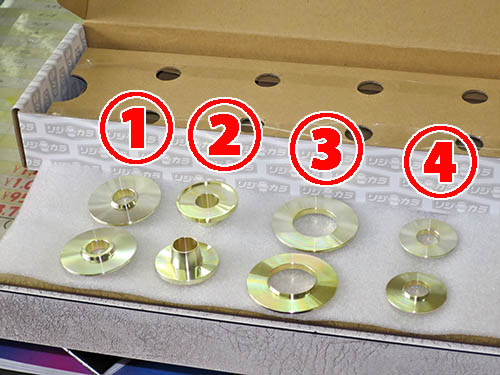

フロント用のリジカラです!
4種類が2個ずつの合計8ピースになります。

両側突起タイプと片側突起タイプが各々1種類で2ピースずつと、
ザグリ付き片側突起タイプが2ピース、カリ付ワッシャタイプが2ピースの構成です。
このタイプを使うということは・・・(笑






まずは  部の図解です!

サブフレームの上側に両側突起タイプを使い、
下側にザグリ付き片側突起タイプを使います。
両側突起タイプはボディー側に大きいほうの突起がハマリます。
本来なら珍しいパターンなんですが、ここのところ続いていますね。(笑

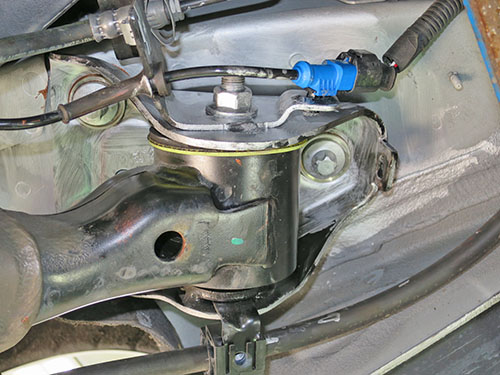

装着中の写真です!

いつものように上側のリジカラはボディーに貼り付いて...いません!
って先日も使ったフレーズですね。(笑
小さいほうの下向き突起がサブフレームの穴にしっかりとハマった状態です。
上向きの突起の先端もボディーのガイド穴に掛かっています。
いつもとは逆のパターンですね。

下側のリジカラも突起がサブフレームの穴にハマっています。
このままサブフレームを上げていけば、
突起のテーパーに沿って上がるので自然とセンターが揃います。

このクルマ用のリジカラは シトロエン C2 と共用なんです。
当然ながらサブフレームの固定方法なんかも同じなんですよね~。
じつは以前に装着した C2 で思わぬトラブルがあったんです。
国産車ではまずありあないような内容だったのですが・・・
今回はトラブルも発生することなく無事に装着出来ました。


もちろんミスリル施工もやってますよ!
フェアの特典でサービスになってますからね。
装着部周辺のボディーやサブフレームに塗ることで強度がアップしますので、
リジカラ効果をさらに高めてくれる働きがあるんです。

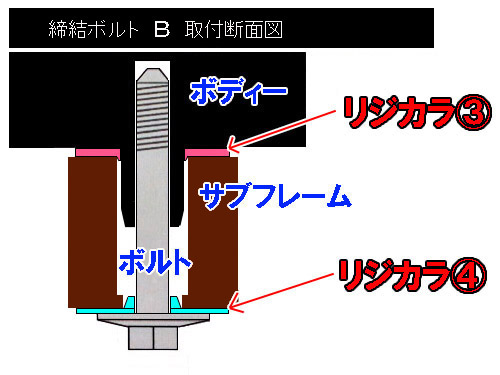

続いて  部の図解です!

カリ付きワッシャタイプを使うということは・・・
そうです、ボディーから位置出し用の チ〇コ 突起が出ている構造なんです。
(下品ですいません。)
ボディーの突起とサブフレーム穴の僅かなスキマにカリがハマリます。
以前は密着度を上げるためのただのワッシャ構造だったのですが、
最近はカリが付いた構造に改良されてきました。







装着中の写真です!
まずは上側から・・・

リジカラのカリがサブフレームの穴に掛かった状態です。
このタイプは密着する寸前での確認作業が必要になります。
サブフレームを上げていく過程でカリが穴からズレちゃうことがあるんです。
狭いスペースでの作業が要求されますが、手を抜くわけにはいきません。

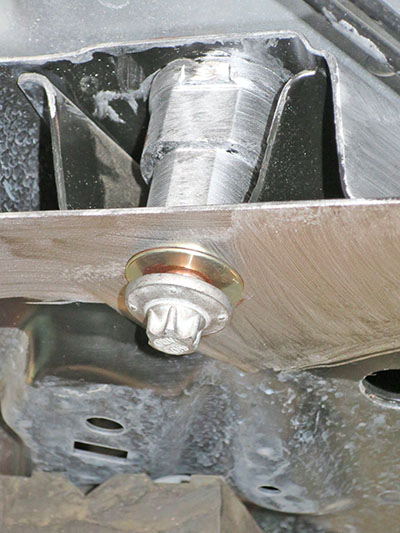

こちらは下側の写真です!
サブフレームの穴に突起がハマった状態ですね。







本締め後はボルトの頭にもミスリルをヌリヌリ!
これもいつものパターンです。







続いてリアの装着ポイントです!

毎度お馴染みのトーションビーム式アクスルなんですが・・・







一般的なタイプとは固定方法が異なっているんです。
ボディーにブラケットが固定されており、
トーションビームはそのブラケットに固定されている方式なんです。
最近のホンダ車とかでもこのタイプが存在しますね。

ブラケットの固定部分にリジカラを装着するようになりますので、
片側3ヶ所ずつの合計6ヶ所になります。

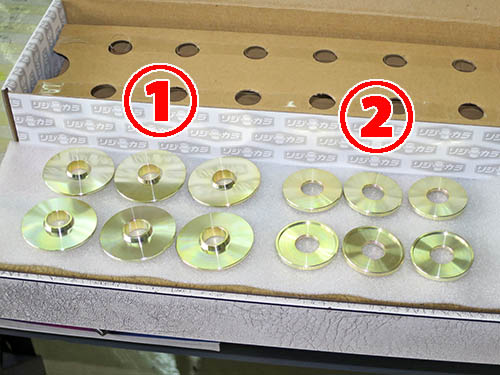

リア用のリジカラです!
2種類が6個ずつの合計12ピースになります。

両側突起タイプとザグリワッシャタイプが6ピースずつの構成です。
突起はかなり小さめですね。






リアの図解です!

ブラケットは鉄板をプレス成型しただけの薄い構造なんです。
そのためリジカラの突起も小さめなんですよね。
突起が長いと飛び出しちゃいますから・・・







装着中の写真です!

上下の突起が各々の穴にハマった状態です。
やはり狭いスペースでの作業が要求されます。
しかも3ヶ所を同時にこの状態にしないといけませんからね~。
1ヶ所でもズレていると突起がツブれてしまうことがありますので・・・







こちらも本締め後にはボルトの頭にもミスリルをヌリヌリ!

最後にアライメント調整をして完了です!!


オーナーさんからのインプレッションです。

本日はお世話になりました。
いい感じに仕上がったと思います。
低反発のマットをシートの下にに入れたような感じと言いますか、
地面からの信号がマイルドで、
1**キロぐらいで高速道路のカーブを走ってる時に、
継ぎ目やギャップがあっても”ビター”っと走ってくれて大満足でした。
気のせいか、シフトレバーをドライブに入れたり、
リバースに入れた時のショックが少なく感じるのわ、私だけ?
とっ言う事で、大満足で家路につきました。
どうもありがとうございました。


効果を体感いただけたようで良かったです。
この度はお買上げありがとうございました。
