バックカメラ装着!★ジャガーXJ6★ HID&LEDも!!

いや~マジで寒いっすね!
タイヤ交換とかする時に作業グローブを着けてても、
指先がかじかんじゃって・・・

でも電車が立ち往生するような雪国に比べたら、
まだまだ暖かいほうなんでしょうね。
さすがにあそこまでの積雪はいらないよな~。
なんせ岡山県南は雪に慣れていないもんで・・・


さてさて、まだまだ去年の作業のネタが続きます。(笑

本日はバックカメラ&HID・LEDの装着作業のご紹介!

クルマは・・・




ジャガーXJ6!








常連のお客さんが最近購入したクルマです!
13年落ちの中古車なんですが、メチャクチャ上物でキレイなボディーです。
走行距離も2万kmちょいぐらいで程度もバッチリ!!

以前からこのジャガーが欲しかったそうなんです。
最近中古車価格もこなれてきたので、その気になって探していたらこの1台を発見!
現車を見にいって即座に一目ぼれだったそうです。(笑
まあ、この年式でこのキレイさですからね~。
長年の夢が叶ったってことですね。


まずご依頼いただいたのはライト関係です。
純正はハロゲン球ですので、最近のクルマと比べて暗いんですよね~。
しかも黄色っぽい灯りなんでカッコ悪い!(笑
そこでHID&LEDバルブに交換して現代化することに!!







いきなり交換後の写真ですが・・・
白く明るく現代っぽくなりましたね。(笑

ロービームはHIDで、ハイビーム内のスモール球はLEDに交換。
フォグランプもLEDに換えました。

このクルマの場合、スモール球は国産車と同じT10球で問題ないんですが、
ロービームは国産車では滅多にいないH7球。
フォグランプはH3球が使われています。
しかも両方ともレンズ内部にシェードが付いているんです。

そこでまずは寸法の計測。
シェードまでの奥行きを測ってバルブを選定してやります。
ロービーム用のHIDは適応する商品が見つかったのですが、
問題なのはフォグランプです。

H3のハロゲン球っていうのはすごく短いんですよね。
そのためシェードまでの奥行き寸法も短いんです。
HIDは構造上バルブ寸法が長くなっちゃうんでまずNG。
LEDだとH3球のラインナップがメチャ少ない。

で、ハロゲン球とほぼ同寸法のLEDを見つけたのですが・・・
バルブ自体が短いもんで光量が弱いんですよね。
オーナーさんに確認したところ、
「どうせ雨の日には乗らないから、暗くても白くなるのならOK」
との返答をいただいて、このLEDに決定しました。







純正との比較写真です!
見た目は白く現代風になりましたが、やっぱしフォグランプの光量が・・・(笑
写真で見ても純正のほうが強く光ってますよね!?
まあ、実用性重視じゃないんでOKなんですけど・・・




続いてはバックカメラの装着です!
このジャガーには純正ナビが装着されています。
ところがこのナビにはカメラの入力端子が装備されていないんです。
ビデオ等を繋ぐための外部入力端子も無し。

いろいろ調べてみたところ・・・
新車が発売されていた当時には AVインターフェース なる物があったようです。
社外の製品なんですが、
純正ナビに接続することでカメラ等が入力出来るようになるんです。
ところがこの製品はすでに廃版になってました。

こうなるともう純正ナビに入力する手段はありません。
そこでバックカメラ用に小さめのモニターを付けようか?
それともミラーモニターにしようか?
でも、どっちもイマイチだよな~! なんて検討していたら・・・

オーナーさんがヤフ〇クで外部入力端子付きの純正ナビを発見!!
商品説明には外部入力端子のことは記載されていませんでしたが、
写真にはそれらしき端子が写っています。
オーナーさんが一か八かで落札してみることになりました。







で、送られてきた一式がコレです!
ネットで調べていたAVインターフェースそのものだったのですが・・・

ナビに繋ぐ配線が付属していない・・・(涙

配線が無いと何の役にも立たない、ただの白い箱になっちゃいます。(笑
そこでオーナーさんが出品者の方に配線の有無を確認することになりました。
で、その間にもう一つの心配事を片付けます。






このクルマは前期型なんですが、落札したのは後期用のナビなんです。
なのでちゃんと動作するのかをチェックします。

カプラー等は何の問題も無く接続できました。
ステーの一部形状が違ったので、前期用を付け替えて対応。
一番上の黒い箱は地デジチューナーなんですが、
こちらも配線やカプラー等は付属していませんでした。
でもテレビは不要ということで撤去することに・・・







無事にナビは作動してくれました。
オマケで付いていたナビ用ロムも比較的新しいものでしたね。
まずは落札したナビがゴミにならずに一安心。(笑







後日、出品者の方から送られてきたのがコレ!
純正のハーネスごとブッた切ってあります。(笑
どうやら廃車にする車輌からの部品取りでの出品だったようです。

このハーネスからインターフェースの配線を1本1本取り外し、
車輌側のハーネスに接続していきます。
取り説とか無いもんですから、現物合わせでの作業になりました。
なんとか無事に接続完了!






カメラ本体はナンバープレート上のガーニッシュに装着!
ここなら外に飛び出していることもありませんし、
ナンバーを隠してしまう心配もありませんね。







インターフェースにカメラ映像を入力!

ところがここでまたまた問題が・・・
カメラの入力に切り替えるためのバック信号が無いんです。
通常国産車だとギアをバックに入れた時に12Vの電圧が掛かる信号線がありますが、
このクルマにはそれが無いんですよね~。

反対にバックに入れた時にアースに落ちる信号線が存在しています。
いわゆるマイナススイッチ方式ってやつですね。
そこでリレーを使って反転回路を作りました。
マイナススイッチでリレーを作動させて、
バック時の12V信号を出力させるわけです。






カメラ映像がバッチリ純正ナビに映っています。
もちろんバックに連動して切り替わっていますよ!!


もう一つオマケの作業が・・・







バックランプ球もLEDに交換!
こちらも白く明るくなりました。
バックランプが明るいと夜間のカメラ映像が鮮明になりますからね。

最初LEDに交換してバックに入れても点灯しない!?
球自体に問題があるのかと思ってバッテリーを繋ぐとちゃんと点く!!??

そこで思い出したのが・・・
そういえばマイナススイッチ方式じゃった!






これは純正のバック球です。
通常国産車では底面の飛び出してる部分に12Vプラス電圧が掛かり、
外周のボディー部分からアースに落ちるんです。
ところがジャガーはこのプラス・マイナスが逆なんですよね。

純正の白熱球はフィラメントを発光させますので、
どちらからプラス電圧が掛かっても点灯します。
LED球の場合は極性が決まってる物が多いんです。

スモールやライセンス球に使われるT10球は、2方向の向きで装着できるので
点かない場合は反対向きに抜き変えたりすることがあります。
そのため最近は極性の無い商品が増えてきました。

でもこのバック球のタイプだと通常向きが変わることはありません。
なのでLEDメーカーは極性のある構造を採用しているんです。
通常は極性無しにする必要がありませんから・・・
まさかプラス・マイナスが逆転しているクルマがあるとは思ってないでしょうね。(笑

ジャガーのプラス線はウインカー球とかと共用になっていましたので、
バックランプのカプラー内部で端子を入れ替えて対応しました。

いや~、さすがは英国車!
国産車では思いもよらぬ構造になってたりしますね~。


この度はお買上げありがとうございました。











岡山県倉敷市の「田舎のタイヤ屋さん」です。(笑
軽トラのタイヤ交換1本から、オイル交換・インチアップ・カーナビなどをはじめ
ドレスアップやローダウンもおまかせください。
ハードなチューニングやエンジン・MTなどのオーバーホールもやってます。
車検・一般整備・鈑金修理・中古車販売もお気軽にご相談ください。
当店は進化剤のマイスター店です。
超進化剤NT-1、塗る進化剤ミスリル、冷却系進化剤ZOMAも取扱っています。

http://www.auto-r.com/index.html

by AutoReference | 2018-01-12 16:07 | 今日のオートリファレンス | Comments(0)

リジカラ装着!★レクサスCT200h★車高調も!!

今冬最強の寒波だそうでメチャ寒いです。
宮崎とか長崎とかでも積雪してるみたいですが、岡山県南は・・・(笑
昨日もクルマで走っていて雨がアラレに変わったので、
期待したんですが一瞬で終っちゃいました。

今朝はクルマのガラスは凍ってなかったんですが、
ドアを開けようとしたら 「バリ、バリ、バリ~~」 って音が・・・
クルマに乗って外気温表示を見たらマイナス1度でした。
そりゃあウエザーストリップも凍るわな~。(笑

でも寒いだけで雪が降らないんでスタッドレスの売上げには・・・
タイヤ屋さんとしては寂しいかぎりです。(笑
北海道みたいに降られると困っちゃうけど、
道が白くなるぐらいにでも降ってくれないかな~!?



去年に作業したネタがたっぷりと溜まってますんで、
順次更新していきたいとは思ってるんですが・・・

と言うことで本日はリジカラのネタです!

本日のクルマは・・・





レクサスCT200h!








CT200hへの装着は当店では初となります。
ってことは、

リジカラ装着100台突破記念キャンペーンの・・・

当店で初装着の車種は
アライメント調整が半額!



詳しくはコチラで→ http://www.auto-r.com/rijikara/option/hatu.html


適用されるのは最初の1台のみですので、対象車種の方はお早めにどうぞ。


作業した日はけっこう寒い日だったのですが・・・








うお~~、雪が載ってます!!
寒い日でしたがここいらでは雪は降っていませんでした。

じつはこのお客さんは・・・






米子 からのご来店だったんです!
さすが降雪地区ですね~。
遠方からのご来店ありがとうございます。







まずはフロントの装着ポイントです!
片側2ヶ所ずつの合計4ヶ所になります。

 印が  部です。

 印が  部です。

なんか見慣れた感のあるサブフレームですが・・・
じつは ZVW30プリウス と共通なんですよね。
なのでイヤと言うほど見慣れていたわけです。(笑






いつもの横からビューです!
この角度からだと装着ポイントがはっきり確認できますね。






このクルマもアンダーカバーを外すのにけっこうな数のクリップたちが・・・
他にも補強フレームのボルト等も外す必要がありますし。
まあ、マツダ車に比べれば少ないですけどね。(笑






フロント用のリジカラです!
2種類が4個ずつの合計8ピースになります。

両側突起タイプと片側突起タイプが4ピースずつの構成です。
プリウスと共通ですから見慣れたリジカラですね。







フロントの図解です!
4ヶ所ともに同じ方式になっています。

サブフレーム上側に両側突起タイプを使い、
下側に片側突起タイプを使う一番オーソドックスなパターンですね。







まずは A部 の装着中の写真です!

いつものように上側のリジカラはボディーに貼り付いています。
上向きの突起がボディーのガイド穴にしっかりとハマった状態になっており、
下向きの突起の先端もサブフレームの穴に掛かっています。

このままサブフレームを上げていけば、
突起のテーパーに沿って上がりますので自然とセンターが揃うことになります。
下側のリジカラも突起がサブフレームの穴にハマっています。


今回もミスリル施工をしてますよ~!
装着部周辺のボディーやサブフレームに塗ることで強度が上がりますので、
リジカラ効果をさらに高めてくれる働きがあるんです。
フェア期間中以外はお得なオプション価格で施工できますよ!






続いて B部 の装着中の写真です!

こちらも上側のリジカラはボディーに貼り付いています。
先ほどと同じ状態ですね。
ここはガセットプレートが共締めになります。







本締め後はいつものようにボルトの頭にもミスリルをヌリヌリ!
ガセットプレートにもオマケで塗ってあります。







リアの装着ポイントです!
こちらも片側2ヶ所ずつの合計4ヶ所になります。

 印が  部です。

 印が  部です。

リアはプリウスと共通ではありませんね。
プリウスのリアはトーションビーム式アクスルですが、
このクルマはサブフレーム構造になっています。








固定部分のアップです!
B部 はスプリングの真ん中にスタッドボルトとナットが写ってます。
奥まっているので見えにくいんですが・・・

そこで・・・







サブフレームの図解です!

B部 はスプリング上側の受け皿も兼用しているんです。
そのためその受け皿の真ん中が装着ポイントになるんですよね。







リア用のリジカラです!
4種類が2個ずつの合計8ピースになります。

両側突起タイプと片側突起タイプが各々2種類4ピースずつの構成です。
両側突起タイプの1種類は中割りの2分割タイプになっています。







まずは A部 の図解です!

ここもサブフレーム上側に両側突起タイプを使い、
下側に片側突起タイプを使うオーソドックスなパターンですね。






装着中の写真です!

やはり上側のリジカラはボディーに貼り付いています。
下側のリジカラも突起がサブフレームの穴にハマっています。
フロントと同じ状態ですね。

共締めになるプレートは大きめのワッシャ形状の物になります。







続いて B部 の図解です!

ここはボディーからスタッドボルトが出ている構造になります。
そのため上側のリジカラは2分割タイプを使います。
スタッドボルトを外さなくてもいいように2分割になっているんですよね。
下側は通常の片側突起タイプです。
でも、どちらも突起が短めですが・・・(涙






まずは上側の装着中の写真です!

突起が短かったので狭いスペースでの作業が要求されます。
2分割タイプのリジカラはサブフレームを上げていく過程で、
穴からズレてしまうことがあるんです。

そのため密着する寸前で一旦止めて、
上下の突起がちゃんと穴にハマっているのを確認する必要があります。
もしズレたまま締めちゃうと突起がツブれてしまいますからね。







下側のリジカラも突起がハマった状態です!







こちらも本締め後はボルトの頭やナットにミスリルをヌリヌリ!
プレートや受け皿部にもオマケで塗ってあります。

今回はリアのスプリングを外した状態で作業をしています。
そのため下側のリジカラの確認やミスリル施工は比較的ラクでしたね。

何でスプリングを外したのかと言いますと・・・






車高調の装着も同時にやったからなんです!
スプリングの交換もする必要がありますので、
純正を外した状態でリジカラの装着作業をして、
その後に車高調を装着する流れだったわけなんです。

装着したのは XYZサスペンションキット!
今回はお客さんの持ち込みでの装着でした。
当店では持込みでの作業も大歓迎なんですよ!

ただし最低地上高がクリア出来ない車高でのお引き渡しや、
スーパーダウンサス等はNGですけどね。
あくまでも車検にパス出来ることが条件になります。
他にもマフラー等もこの基準を適用させていただいております。
まあ、これは当店で購入いただいた場合でも同じなんですけどね。







もちろんフロントにも装着しています。

最後にアライメント調整をして完了となります。

オーナーさんのインプレッションでは、乗り心地がすごく良くなったそうです。
純正よりも良くなったそうで、大満足のようです。
やっぱしリジカラの効果は大きいですね。


この度はお買上げありがとうございました。



今回はリジカラの装着と車高調の同時作業でしたので、
かなり時間が掛かって閉店ギリギリでのお引き渡しになっちゃいました。
遠方の方なのでなるべく早めに仕上げたかったんですが・・・

リジカラは作業にかなり時間が掛かります。
突起がツブれないように慎重な確認作業が必要なためです。
また、個体差によるサブフレームのシナリなどで、
すんなりとリジカラがハマらない場合も多々ありますし・・・
装着部のバリ加工が必要な場合も日常茶飯事ですし・・・

スプーンさんのブログでは短時間で装着できるように書いてありますが、
とてもそんな時間では無理ですので信用しないでください!(笑
朝~夕方まで見ていただければほとんどの場合がOKです。
よっぽどな事態が発生しない限りはね。

あ、NSXは1日での装着は難しいです。
アライメントまでやると2日お預かりさせていただくようになります。
よろしくお願いします。










岡山県倉敷市の「田舎のタイヤ屋さん」です。(笑
軽トラのタイヤ交換1本から、オイル交換・インチアップ・カーナビなどをはじめ
ドレスアップやローダウンもおまかせください。
ハードなチューニングやエンジン・MTなどのオーバーホールもやってます。
車検・一般整備・鈑金修理・中古車販売もお気軽にご相談ください。
当店は進化剤のマイスター店です。
超進化剤NT-1、塗る進化剤ミスリル、冷却系進化剤ZOMAも取扱っています。

http://www.auto-r.com/index.html

by AutoReference | 2018-01-11 16:10 | リジカラ | Comments(0)

進化剤施工!★ミラ・イース★ソリオ バンディット★

星野仙一さんがお亡くなりになりましたね。
突然の訃報でびっくりしました。

倉敷市出身のスポーツ選手としては一番の有名人だったと思います。
そりゃあ他にも元ヤクルトの松岡投手とか、現カープの野村投手とか、
ボクシングの辰吉とか、サッカーの青山とか、もちろん高橋大輔もいますが・・・
でも全国的な知名度では星野さんが一番でしょうね。
ご冥福をお祈りいたします。



さて本日は進化剤のネタです!
去年にやった作業のネタがたっぷりと溜まってますんで、
ドンドン更新していかないといけませんね。




本日1台目のクルマは・・・



新型ミラ・イース!









エンジンに初めての施工となりました!
と、言っても・・・
このクルマはセカンドカーなんです。
メインカーのほうには以前に施工しましたんで、
オーナーさんは進化剤効果は体感済みなんですよね。
バイクにも施工しましたし・・・
なので新しいクルマにも! っていういつものパターンです!!



今回スピーカーの交換もしました。
純正だとイマイチ音が良くないってことで・・・







カロッツェリアの 高音質インナーバッフル を使いました。
ダイハツ車用はちょっと変わった構造になるんです。
ドア鉄板の裏側にバッフルを装着します。






そしてスピーカーを固定!
インナーバッフルとスピーカーで鉄板を挟み込む構造ですね。
これでスピーカーの固定強度を高めるわけです。






リアスピーカーも交換しましたよ!
もちろんインナーバッフルを使ってね!!




オマケ・・・






鍵がデカく無いじゃん!(笑

まあ、CMのネタなんで当たり前ですけど・・・




本日2台目のクルマは・・・
モトノアさん の・・・



MA36S ソリオバンディット
         HYBRID MV!








先日リジカラでご紹介したばかりのクルマです。

エンジンに初めての施工となりました!
でもこちらも以前に乗っていたノアで複数回施工してました。
なのでオーナーさんは効果のほどは良くご存知なんです。

新車のうちに施工しておくことで、
エンジン内部の磨耗が抑えられるんです。
なので新車への施工もオススメなんですよ!!







エアコンにも施工しました!

当店の夏の風物詩ではありますが、
冬場でも曇り止めなどでエアコンは活躍しますからね!!

それにしても低圧バルブの位置が・・・
かなり奥まった所にあるんで機材が入れにくいのなんの。
エキマニの近くだしかなりやりにくかったですね。
もう少し位置を考えてくださいよ、スズキさん!!(笑


インプレッションをいただきました。

前車のノアは8万キロで初めて施工しとても感動しましたから、
今回新車での施工を楽しみにしていました。
施工直後は、エンジン音と振動が低減しましたね。
もう体感できました。
まだ新しい状態での施工でエンジン内部の摩耗を防げるので、
大事に末永く乗り続けたいですね。
やはりリジカラと進化剤は1回味わうと止められません。
燃費もどうなるのか楽しみです。
遅行性なのでまた変化をゆっくり味わいたいと思います。





で、このお客さんは・・・






福山 からのご来店なんです!
県外から度々のご来店ありがとうございます。
本当に進化剤とリジカラは県外からのお客さんが多いです。
遠方からご来店いただけるのはありがたいことですね。







お土産も頂いちゃいました。
おいしくいただいたのは言うまでもありません。
ありがとうございました。







岡山県倉敷市の「田舎のタイヤ屋さん」です。(笑
軽トラのタイヤ交換1本から、オイル交換・インチアップ・カーナビなどをはじめ
ドレスアップやローダウンもおまかせください。
ハードなチューニングやエンジン・MTなどのオーバーホールもやってます。
車検・一般整備・鈑金修理・中古車販売もお気軽にご相談ください。
当店は進化剤のマイスター店です。
超進化剤NT-1、塗る進化剤ミスリル、冷却系進化剤ZOMAも取扱っています。

http://www.auto-r.com/index.html

by AutoReference | 2018-01-07 12:21 | 進化剤 | Comments(2)

あけましておめでとうございます!

新年あけまして
 おめでとうございます!


って、とっくに明けちゃってますが・・・(笑
今年もよろしくお願いします。

ウチも昨日から新年の営業を始めたんですが、
初日からけっこうハードな依頼が舞い込んで来ました!

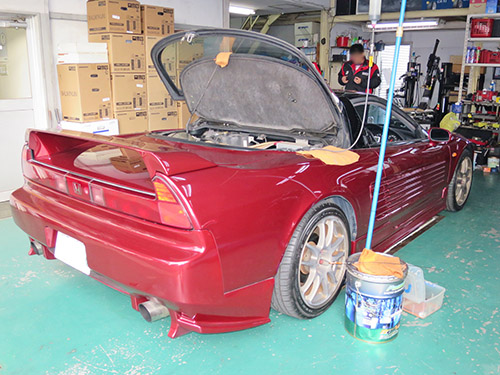

知り合いのNSX乗りの方なんですが、年末にエンジンが逝っちゃった・・・(涙
