先月末まで開催していたリジカラフェア。
おかげさまで駆け込みでラストにたくさんのご注文をいただきました。
で、怒涛の取付けラッシュに突入しているんです。
なので早めに更新していかないとえらいことになりそうです・・・(笑


と言うことで本日はリジカラのネタです!

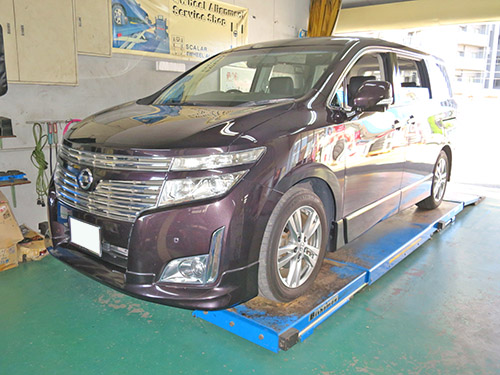

クルマは・・・



TE52 エルグランド!




リジカラ装着!★TE52 エルグランド★_d0156040_2033544.jpg


この型のエルグランドへの装着は当店では初となります。
ってことは、

リジカラ装着100台突破記念キャンペーンの・・・

当店で初装着の車種は
アライメント調整が半額!



詳しくはコチラで→ http://www.auto-r.com/rijikara/option/hatu.html

適用されるのは最初の1台のみですので、対象車種の方はお早めにどうぞ。


で、このお客さんは・・・




リジカラ装着!★TE52 エルグランド★_d0156040_2052495.jpg


徳島 からのご来店でした!
遠方からわざわざのご来店ありがとうございます。




リジカラ装着!★TE52 エルグランド★_d0156040_2063543.jpg

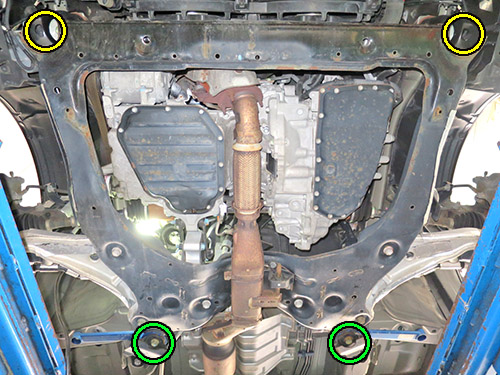

まずはフロントの装着ポイントです。
片側2ヶ所ずつの合計4ヶ所になります。

 印が  部です。

 印が  部です。

FFタイプのサブフレーム前方にコの字型のフレームを組み合わせて、
四角形にした形状になっていますね。
強度面を考慮して剛性の高いサブフレーム構造にしてあるんだと思います。



リジカラ装着!★TE52 エルグランド★_d0156040_2093726.jpg


いつもの横からではなく、前からビューです。

A部 は左右前方の筒状部分が装着ポイントです。
奥まっているのでちょっとわかりにくいですけどね。




リジカラ装着!★TE52 エルグランド★_d0156040_20113543.jpg


フロント用のリジカラです!
4種類が2個ずつの合計8ピースになります。

両側突起タイプが2ピースと、片側突起タイプが2種類で4ピース、
カリ付ワッシャタイプが2ピースの構成になってます。

カリ付ワッシャタイプを使うということは・・・(笑




リジカラ装着!★TE52 エルグランド★_d0156040_20143169.jpg


まずは A部 の図解です!

サブフレーム上側に両側突起タイプを使い、
下側に片側突起タイプを使う、一番オーソドックスなパターンです。




リジカラ装着!★TE52 エルグランド★_d0156040_20161394.jpg


上側の装着中の写真です!

いつものようにリジカラはボディーに貼り付いています。
上向きの突起がボディーのガイド穴にしっかりとハマった状態になっており、
下向きの突起の先端もサブフレームの穴に掛かっています。
この状態でサブフレームを上げていけば突起のテーパーに沿って上がりますので、
自然とセンターが揃うことになるんです。

ミスリル施工もやってます。
フェアの特典でサービスでしたからね。
装着部周辺に塗ることでボディーやサブフレームの強度が上がり、
リジカラの効果を高めてくれる働きがあるんです。




リジカラ装着!★TE52 エルグランド★_d0156040_2018010.jpg

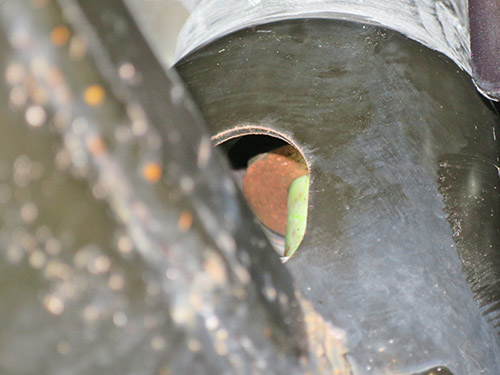

続いて下側の写真なんですが・・・

ここは写真がうまく撮れないんですよね~。
下からだと大きなワッシャが付いているので見えないし・・・
サブフレームに開いている穴からかろうじてリジカラが確認できます。
グリスで茶色になっているのがリジカラです。
ってわかりにくいですかね~?




リジカラ装着!★TE52 エルグランド★_d0156040_20205542.jpg


続いて B部 の図解です!

カリ付ワッシャタイプを使うということは・・・(笑
サブフレーム側に位置出し用の チ〇コ 突起が出ている構造なんです。
(下品ですいません。(笑)
この突起とボディー穴の微妙なスキマにカリがハマるようになります。
下側は片側突起タイプがサブフレームの穴にハマります。
ここはガセットプレートが共締めになります。



リジカラ装着!★TE52 エルグランド★_d0156040_20245920.jpg


まずは上側の写真です。

最初にリジカラをサブフレームの突起部にハメておきます。
密着する寸前で一旦止めて、
リジカラを持上げてカリをボディー穴にハメた状態になっています。
内径部は突起にハマったままになっていますから、
このままサブフレームを上げていけば自然とセンターが揃うんです。




リジカラ装着!★TE52 エルグランド★_d0156040_20282756.jpg

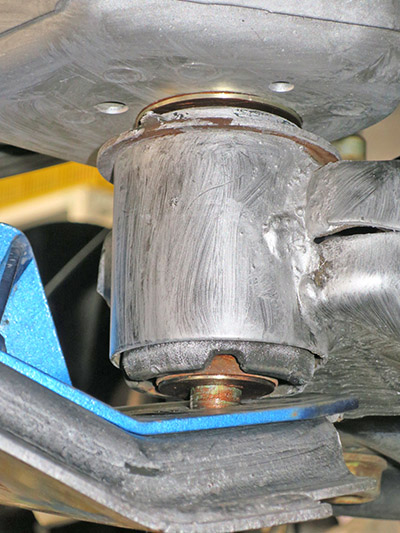

下側は片側突起がサブフレームの穴にハマってます。
ここはガセットプレートが共締めになるんですが、
純正に加えてクスコのパワーブレースも追加されてますね。




リジカラ装着!★TE52 エルグランド★_d0156040_20305534.jpg


いつものように本締め後はボルトの頭にもミスリルをヌリヌリ!
純正のガセットプレートにもオマケで塗ってあるのですが、
ボックス形状でしたのでウラ面に塗りました。





リジカラ装着!★TE52 エルグランド★_d0156040_20324367.jpg


続いてリアの装着ポイントです。
片側2ヶ所ずつの合計4ヶ所になります。

 印が  部です。

 印が  部です。

サブフレームをボディーに固定している部分ですね。
こちらも B部 にはパワーブレースが追加されていますね。






リジカラ装着!★TE52 エルグランド★_d0156040_2035175.jpg

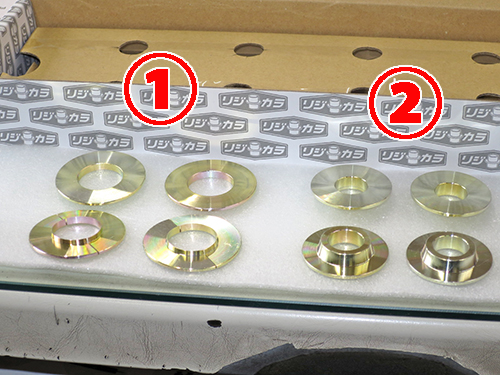

リア用のリジカラです。
2種類が4個ずつの合計8ピースになります。

リジカラ1 は片側突起タイプというよりカリ付ワッシャタイプですね。
ってことは・・・(笑
さらに中割りの2分割タイプになっています。

リジカラ2 は普通の片側突起タイプです。



リジカラ装着!★TE52 エルグランド★_d0156040_20392250.jpg


リアの図解です!
4ヶ所ともに同じ方式になっています。

ボディーからスタッドボルトが出ている構造で、
さらに位置出し用の突起もボディーから出ています。
なので2分割方式のカリ付ワッシャタイプだったんですよね。
下側は片側突起がサブフレームの穴にハマります。



リジカラ装着!★TE52 エルグランド★_d0156040_20423829.jpg


まずは A部 の上側の写真です。

カリをサブフレームの穴にハメておくのですが・・・
2分割タイプはサブフレームを上げる過程でズレることがあるんです。
矢印部分 のフランジ部が浮いているのがわかりますかね?
そのため密着する寸前で一旦止めてカリをちゃんとハメておく必要があるんです。
ズレたまま締めちゃうとカリがツブれてしまいますんで。




リジカラ装着!★TE52 エルグランド★_d0156040_20463998.jpg


続いて下側の写真です。

ここはリジカラがハマる部分がかなり奥まっています。
そのためガセットプレートを付けると見えなくなっちゃうので、その前にパチリ!



リジカラ装着!★TE52 エルグランド★_d0156040_20485531.jpg


続いて B部 の上側です!

こちらも密着寸前でズレをチェック!!




リジカラ装着!★TE52 エルグランド★_d0156040_20495749.jpg

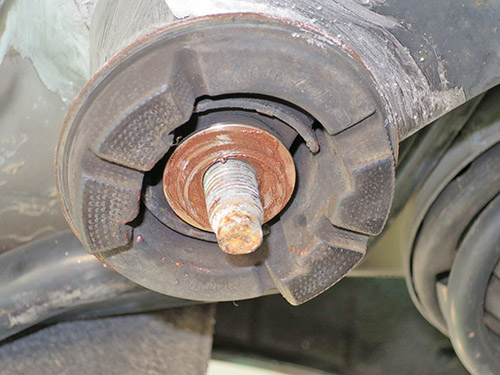

やはり下側の装着位置は奥まっています。
なのでパワーブレース装着前にパチリ!

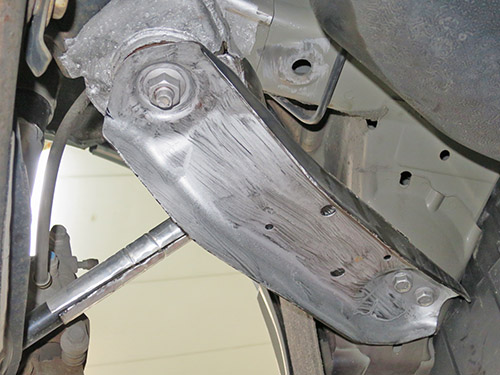

リジカラ装着!★TE52 エルグランド★_d0156040_20505710.jpg


やはり本締め後はボルトの頭にもミスリルをヌリヌリ!
こちらも純正のガセットプレートにもオマケで塗ってあります。

今回オーナーさんはリジカラと
クスコのパワーブレースが併用できるのかが心配されていました。
結果的には何の問題も無く併用できましたね。
車種によってはそのままでは併用できない場合も有り得ます。
若干の加工ぐらいでしたら対応いたしますのでご心配なく!

最後にアライメント調整をして完了です。
