さて本日は久々にリジカラのネタです。
4月の増税の影響からか、かなり台数が減ってますね~。(涙
でも最近少しずつ問い合わせも増えてきています。
やはり効果のある物の人気は根強いんだと思いますよ!!


本日のクルマは・・・

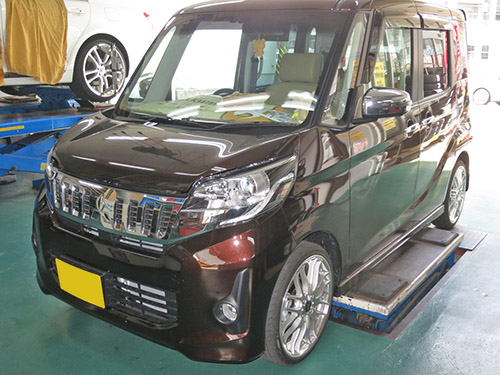

ekスペース!










リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_1241291.jpg


三菱と日産の共同開発第2弾のクルマですね。
ウチでも先日サウンドナビやBBSの装着をしましたね。

で、ekスペースのリジカラにはある問題が・・・

なんと、 まだ発売になっていない!

クルマが新しすぎてスプーンさんもまだ確認がとれていないみたいです。
そのうちに発売になるとは思うんですが、オーナーさんは待ちきれないようなんです。(笑
「サブフレームとかはあのクルマと共通になってるんで使えるはず!」
ってオーナーさんからのウラ情報が!!
仕事の関係でそういった情報が手に入るようなんです。
倉敷市民の方ならどういう仕事か想像がつきますよね?(笑

「もし違っていても責任持つから!」
っていうオーナーさんの力強い言葉で決行することになりました!!
で、あのクルマって何なのかは内緒です。
メーカーの適合が取れていないものですから、責任持てませんし・・・
まあ、簡単に想像できると思いますが!(笑











リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_1304660.jpg

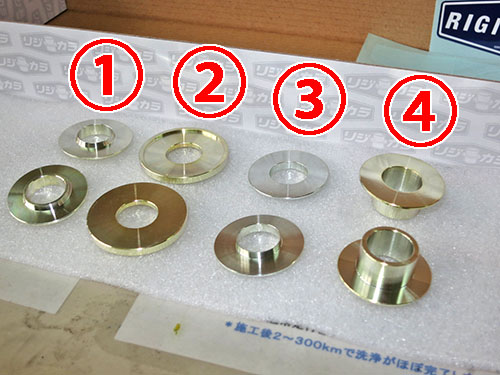

あのクルマ用のリジカラです!(笑
4種類が2個ずつの合計8ピース!
リジカラ1は両側突起ですが、かなり突起が小さいですね~。
イヤな予感がします・・・(笑








リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_1341367.jpg

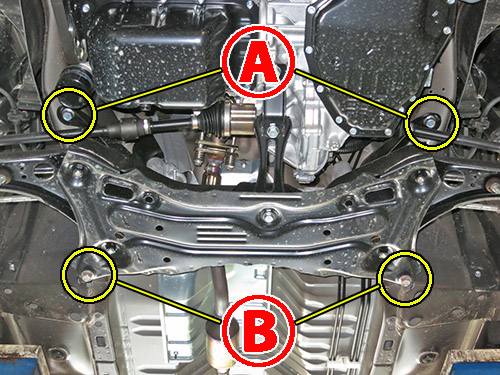

フロントの装着ポイントは片側2ヶ所ずつの合計4ヶ所!
お馴染みのFFタイプのサブフレームですね。
あのクルマのサブフレームを見たことが無いんで同じかどうかはわかりませんが・・・

今回はボルトが4ヶ所ともにちゃんと写っているんですけど・・・









リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_1382782.jpg

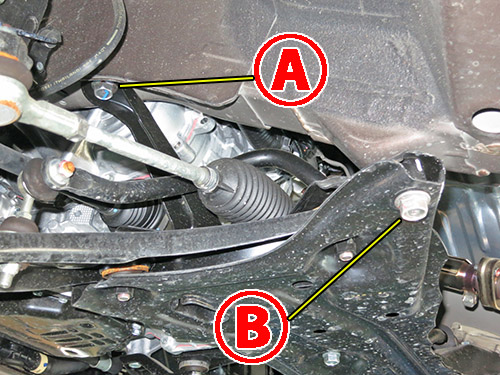

恒例の横からビューです!
A部の構造はよくあるボックス形状では無く、鉄板のプレス品ですね。
これもコストダウンの影響!?










リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_1395450.jpg


まずは  部の図解から!
リジカラの突起が小さかったのはこのためでした。
鉄板のプレス品ですから厚みが薄いですからね~。
突起を長くすると突き出しちゃいますから!(笑
図解ではわかりやすくするためにサブフレームを厚くしていますが、
実際にはリジカラの突起とほぼ同じぐらいの厚みです。

当然上側の突起だけで厚みがカバーできますんで、
下側は突起の無いザグリワッシャタイプの物になっています。









リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_13144392.jpg

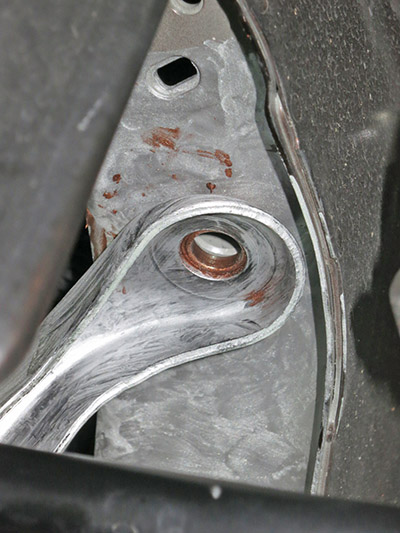

突起が小さいといつものような装着方法はできません。
両側の突起が穴に掛かった状態にするには、
ボディーとサブフレームのスキマをかなり狭くしないといけないんです。
この時ボルトをハメているとその確認が出来ないんですよね。
なんせスキマが狭すぎますから・・・
アチコチに付いたグリスの痕からも苦労がうかがえるでしょ!(笑

そこでボルトを入れない状態で慎重にサブフレームを上げていきます。
リジカラの突起がボディーやサブフレームに当たらないように少しずつ少しずつ・・・
で、ある状態になった時点でボルトを入れるんです。

その状態っていうのは下からリジカラを触った時に、
上下には動くけど横方向には動かなくなる時なんです。
横に動かないっていうことはリジカラの突起が穴にハマっている状態ですし、
上下に動くっていうことは突起が押さえつけられていないってことになるからです。
つまりこの状態がいつもの「リジカラがボディーに貼り付いて」と同じことなんですよね。











リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_13301252.jpg

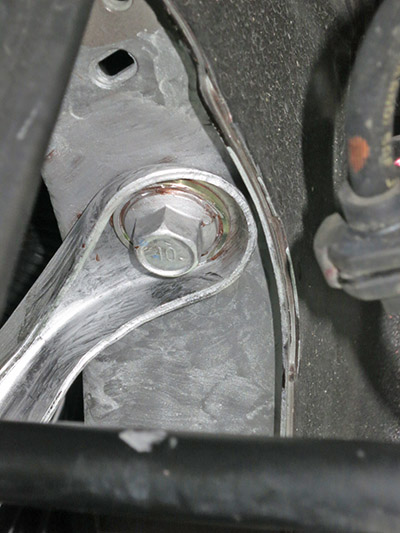

ボルトを入れて締め込みます。
今回はミスリル施工もしましたんで、本締め後にはボルトの頭にもヌリヌリ。
ミスリルを塗ると装着ポイント周辺の強度が上がりますんで、
リジカラ効果をさらに高めてくれる働きがあります。









リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_13315438.jpg


続いて  部の図解です!
こちらは一般的なボックス形状になってますね。
使用するリジカラは上下ともに片側突起のタイプになってます。









リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_13371750.jpg


上下ともに突起がサブフレームにハマった状態です。
片側突起のタイプはこの状態でサブフレームを上げるだけでOKなんで、
比較的気を使わないで済むんでありがたいです。(笑

じつはここは加工が必要でした!
やっぱしあのクルマ用なんで違うのか?と思ったのですが・・・








リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_14214199.jpg

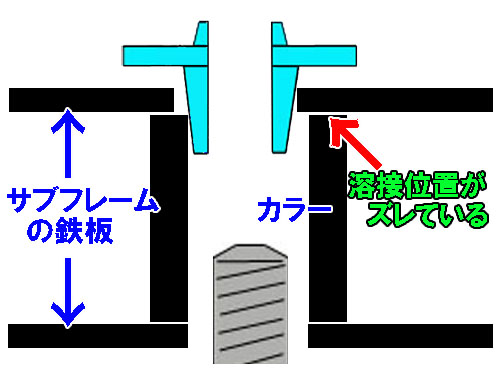

よくある溶接のズレによるバリだと思います。
なので大掛かりな加工では無く、ちょこっと削るだけでOKでした。
おそらくあのクルマに付けても加工が必要だったかもしれませんね。

これまでの作業内容からするとサブフレームは共通のようです。
若干異なる部分はあるのかもしれませんが、
リジカラを装着するポイントは同形状になっていますね。
どうやらオーナーさんの情報は間違っていなかったようです。
ただし当店では保証はできませんので、流用の場合は自己責任で!!










リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_1428018.jpg

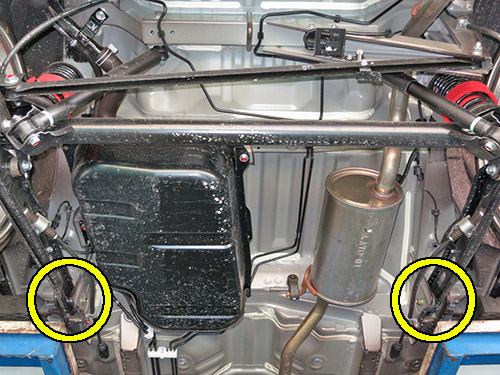

続いてはリアの装着ポイントです!
お馴染みのトーションビーム式アクスルですので、
ボディーへの固定部分の左右各1ヶ所ずつです。









リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_14291042.jpg

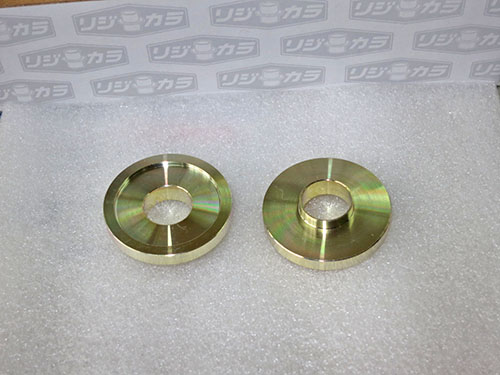

こちらもお馴染みのトーションビーム用リジカラです!
真ん中に小さな突起が出ています。
本体部分はフロント用とかに比べると厚みがゴツイですね。











リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_14323328.jpg

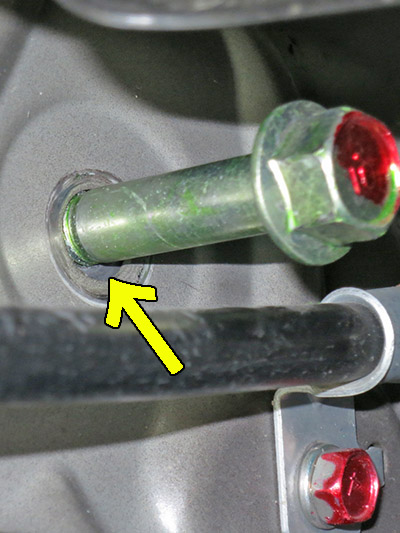

ボディーの穴径とボルトの太さが違うためにスキマが出来ています。
写真では見えにくいですが、矢印部分がスキマです。










リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_1433152.jpg

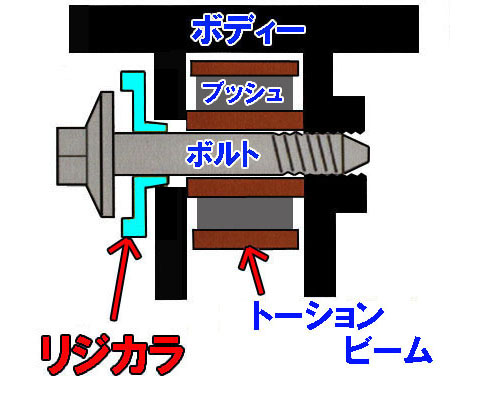

リアの図解です。
先ほどのスキマにリジカラの突起がハマり込んで、ボルトの位置をセンターに合わせます。
厚みのゴツかった本体部分はボルトのフランジとボディーに挟まれて、
補強板の役目をしてくれるんです。
これによりボルトにしっかりとトルクが掛かるんですよね。












リジカラ装着!★ekスペース★ えっ?でもまだ・・・_d0156040_14361369.jpg


こちらも本締め後にはボルトの頭にもミスリルをヌリヌリ。

何度も紹介していますが、このタイプはリフトアップ状態で本締めしてはいけないんです。
トーションビームの取り付け部分にはブッシュが圧入されていますので、
リフトアップ状態で締めてしまうとクルマを降ろした時にブッシュがヨジレちゃうんです。

タイヤを接地させて車重を掛けた1G状態にして本締めします。
ブッシュのヨジレとかが出ちゃうとリジカラの効果も半減しちゃいますもんね。
