さて本日のリジカラ装着車は・・・

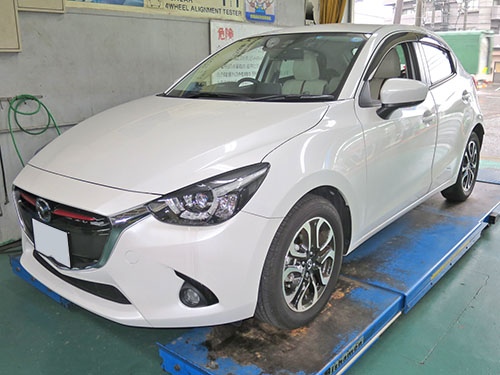

新型 デミオ!










クリーンディーゼルのMT車です!
この型のデミオは当店では初装着になります。

ってことは、リジカラ装着100台突破記念キャンペーンの・・・

当店で初装着の車種は
アライメント調整が半額!



詳しくはコチラで→ http://www.auto-r.com/rijikara/option/hatu.html


リジカラフェアでアライメントの特別料金をやってますが、
半額のほうが安いですから対象車種はこちらを適用させていただいてます。

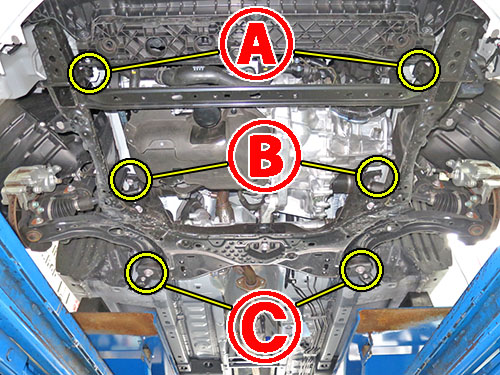

まずはフロントの装着ポイントです!
片側3ヶ所ずつの合計6ヶ所になります。

一般的なFFタイプのサブフレームに前方部分を付け足したような
四角形の形状になっていますね。
強度に配慮した設計なんだと思われます。




このクルマってこの状態にするまでが大変なんです!




アンダーカバーとかの取外しがすごく時間が掛かるんです。
外したボルトやクリップの数が・・・

そういえば以前に作業したアクセラHVも同じようなカンジでしたね。
最近のマツダ車の特徴なのかもしれません。

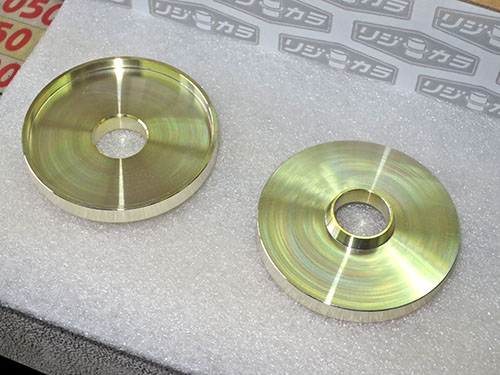

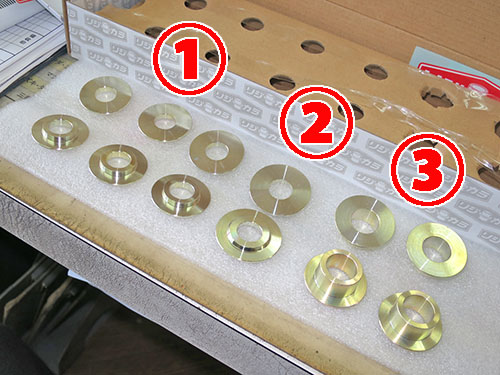

フロント用のリジカラは3種類で合計12ピース!
1ヶ所あたり2個ずつってことですね。
形状は全て片側突起のタイプになっています。

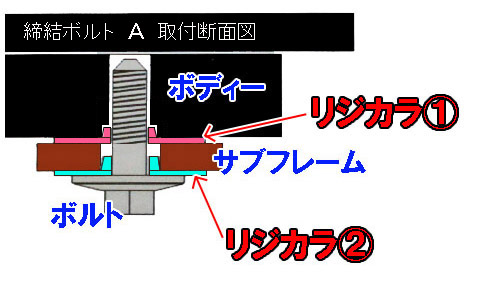

まずは  部の図解です!
ここのサブフレームはボックス形状になっておらず、
鉄板を重ねて溶接したものなので肉厚がありません。

そのためサブフレームの穴は下側のリジカラの突起で、
ボディーのガイド穴を上側のリジカラの突起でそれぞれ埋める構造ですね。
突起自体もかなり小さめです。
まあ、長いとサブフレームから飛び出しちゃいますからね。

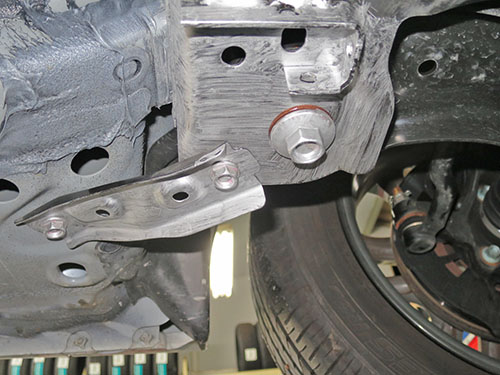

装着中の写真です!
上下のリジカラがそれぞれの穴にハマった状態ですね。

ミスリル施工もやってます!
リジカラフェアの特典でサービスですからね。
ただし使用するミスリルはシルバーのみとさせていただきます。
マットブラックは限定商品のため対象外となります。

ってフェアは今日からのはずでは・・・?
たしかにそうなんですけど・・・(笑
フェア直前に購入いただいたのに特典無しっていうのは失礼なので、
先行で特典を付けさせていただきました。








続いて  部の図解です!
ここも基本的には同じ構造になってます。









装着中の写真です!
どちらのリジカラも上側に貼り付いており、
それぞれの穴にハマった状態になっていますね。









続いて  部の図解です!

ここはサブフレームとロアアームが共締めになっているんです。
そのためリジカラの突起がロアアームブッシュのインナーカラーにも掛かります。
これによりロアアームが正しい位置で固定されるだけでなく、
ブッシュもしっかりと固定されることになるんですよね。










ここは上下を同時に写すことが出来ませんでしたので、まずは上側から・・・

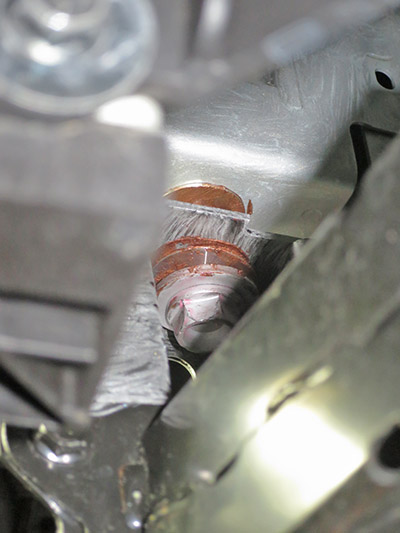

リジカラがサブフレームにハマった状態です。
ブッシュのインナーカラーにもしっかりとハマってますよ!

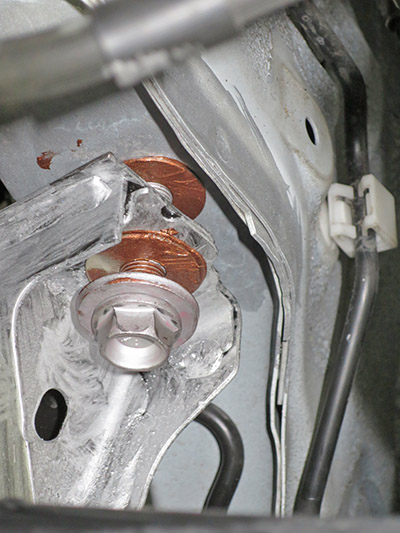

続いて下側です!
こちらもしっかりと穴にハマってます。









そして本締めですが・・・
ここはブッシュが共締めになっているので、
リフトアップした状態で締めてはいけないんです。

一旦タイヤを装着してリフトを降ろします。
クルマを動かしてブッシュを落ち着かせます。
それから本締めをしてやります。

リアのトーションビームと同じ1G締めってやつですね。

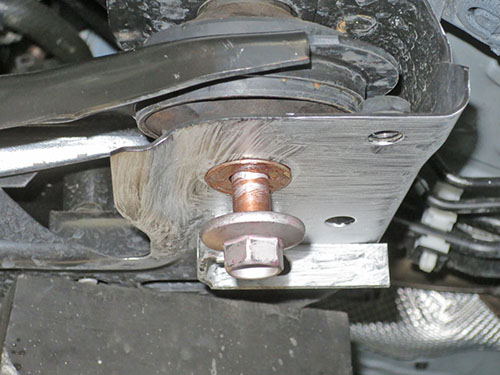

そして本締め後はボルトの頭にもミスリルをヌリヌリ。
オマケでガセットプレートにも塗りました。

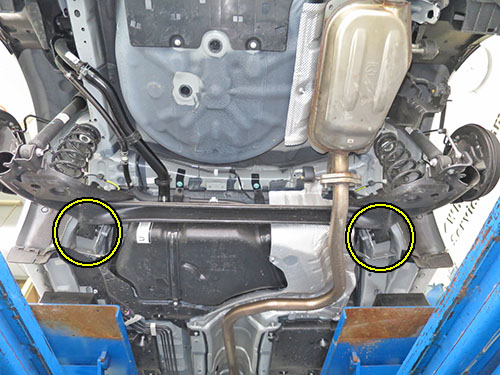

リアの装着ポイントです!
お馴染みのトーションビーム式アクスルですので、
ボディーへ固定している2ヶ所が装着ポイントになります。










こちらもお馴染みの形状のリジカラです。
突起のあるタイプですね。

全体の径が一般的な物よりかなり大きく作られていますね~。









ボディーの穴径とボルトの太さに差があるためスキマが出来ています。
このスキマに先ほどの突起がハマるんです。

ボルトのフランジ部にけっこう大きめのワッシャが付いています。
このワッシャをかわすためにリジカラの径が大きかったんですよね。

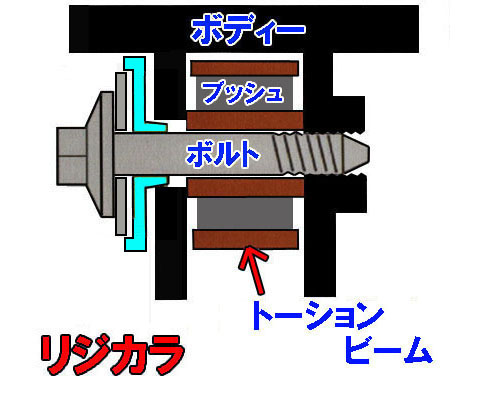

リアの図解です!
スキマにリジカラの突起がハマリ込むことでボルトとボディー穴のセンターが揃います。
それによりブッシュが正しい位置で固定されることになります。

リジカラのボルトとボディーに挟まれる部分は肉厚になっています。
ボディーの補強板の役目も兼ねているんですよね。
ボルトの位置がセンターになっていますので、締め付けトルクも均等に掛かりますし、
補強板の効果もあって締結強度はグ~ンとアップしますよ!









本締めをしたらボルトの頭にもミスリルを!

フロントでも説明しましたが、ここは1G締めをしないといけません。
リフトアップした状態で締めちゃうとブッシュにネジレが出ちゃうんです。
そうなるとせっかくのリジカラが台無しですから・・・
