NSX祭り!★OS-STRクラッチオーバーホール★ドラシャも!!

先日、溜まってるNSXのネタを集中的に・・・
な~んて言っておきながら全然ご紹介できていませんでしたね。
そこで今度こそ!(笑

他にも溜まってるネタがあるんで、連投とはいきませんが、
早めにご紹介したいと思います。


で、本日のネタは・・・


OS-STRクラッチのオーバーホール!
 &ドライブシャフトのメンテナンス!!

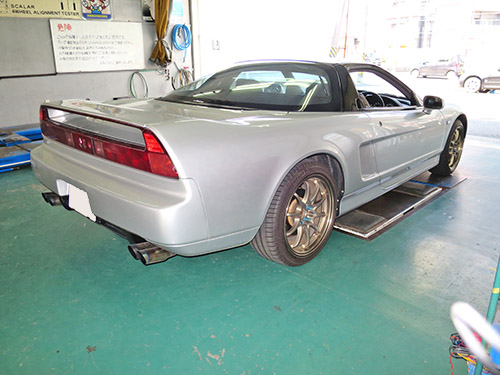

以前に後期ABS換装でご紹介したクルマです!
車輌購入時にOS技研のSTRクラッチに交換したそうなんですが、
そろそろ怪しくなってきたようなのでオーバーホールすることになりました。










まずはMTを降ろします。
最近はタイベル交換の時にMTオーバーホールや、
クラッチ交換が多かったので、エンジンごと降ろすパターンでした。
MTを単独で降ろすのって久々のような気がします。
おかげで以前に比べると作業スピードが遅い!(笑
まあ、手順を思い出しながらの作業になりますからね~。











取り外したSTRクラッチです。
クラッチカバーは再使用しますが、他は全て交換になります。
プレッシャー&センタープレートもソコソコの焼け具合で・・・









ディスクの磨耗はそろそろ限界に・・・ ってとこですかね。
もう少ししたら滑り始めていたかも?

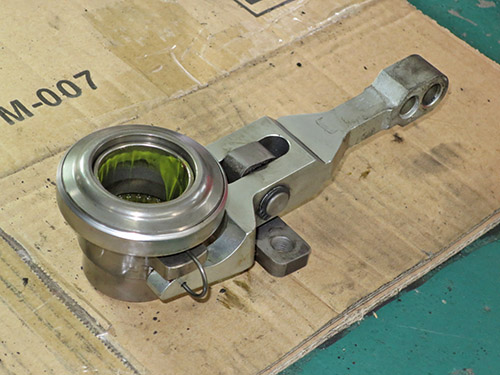

レリーズベアリングも新品にします。
NSXはノーマルがプルタイプのクラッチなんですが、
STRクラッチは作動変更パーツを使ってプッシュ式にしてあるんです。
そのためレリーズベアリングも専用品になります。

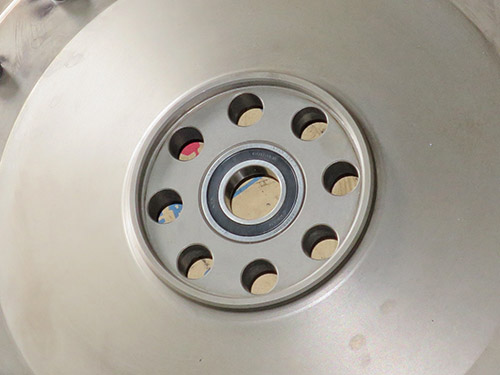

フライホイールを外してパイロットベアリングも交換します。
こちらは純正の新品になります。










もちろんオイルシールも新品に交換しておきます。

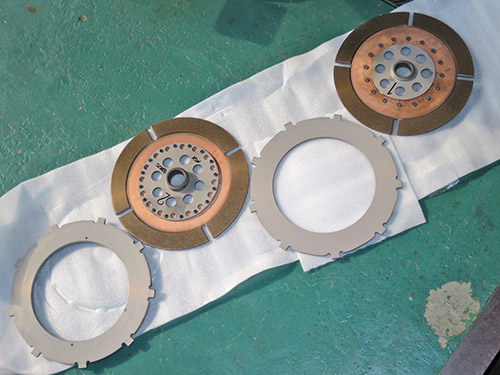

STRクラッチのオーバーホールキットです!
2枚のディスクとプレッシャープレート、センタープレートがセットになっています。










センター出しのSSTに2枚のディスクとセンタープレートを挿しこみます。
ディスクの順番を間違えないように注意が必要です。

当店では純正のインプットシャフトをブッた切った物をSSTで使っています。
ツインプレートはセンター出しが特に重要になるんです。
NSXは純正クラッチもツインなので、コイツが重宝しています。

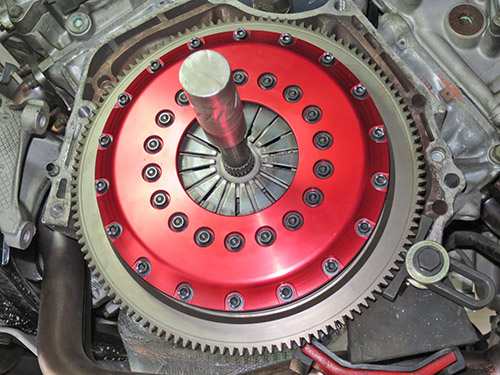

カバーを装着したらオーバーホール完了です!
相変わらずルビー色のカバーがキレイですね~!!
MT載せたら見えなくなるんですが・・・(笑
当然ながらカバーは装着前に清掃してありますよ!









MTを載せて作業終了!
って通常ならそうなんですが、今回はプラスαの作業がありまして・・・



「アクセルのオン・オフやブレーキを踏んだ時に、
 後のほうからコキコキって音がする。」

とのことでしたので事前にチェックしたところ・・・

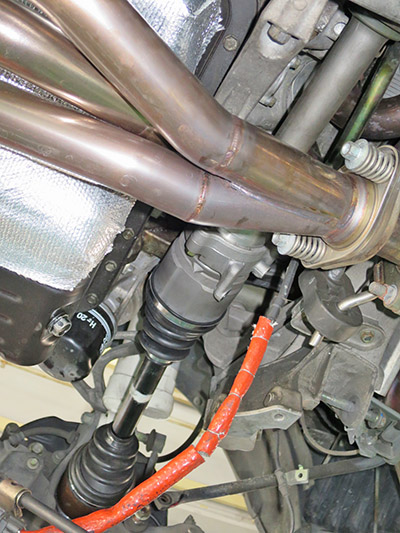

ここの部分にガタがありました。
おそらくはインボードジョイントが原因なんだろうとは思いましたが、
ハーフシャフトのベアリングが逝ってる可能性も否定できません。

そこでインボードジョイントとハーフシャフトを交換することにしました。
MT降ろすのにドライブシャフトは外しますからね。









まずはインボードジョイントです!
グリスがほとんど残っていない状態でした。
そりゃあ、ガタも出るわ・・・(笑

車輌購入直後にブーツからのグリス漏れを発見したそうなんです。
これはNSXの持病ですからね~。
で、購入店に行って直してもらったそうなんですが・・・

おそらく中のグリスを確認しないで、ブーツバンドだけ換えたんじゃないかと?
なのでグリスが無いままずっと走ってたってことになります。
まあ、その時点ですでにアウトだった可能性もありますし・・・









インボードジョイント&ブーツを新品に交換しました!
アウト側のブーツも交換してありますよ!!
もちろんグリスも入れ換えてます。
これで当分は安心ですが、グリス漏れは持病ですからね~。









今回ハーフシャフトも交換しました。
ベアリングにガタが出ている可能性もありましたので・・・
それだけならベアリング交換でも良かったのですが、ある事に気付いたんです。

「あれっ?シャフトが細くない?」

以前ATからMTへの換装作業をした時に、
AT用はそのまま使えないんでMT用の新品を注文したんですよね。
そうしたらMT用のシャフトはAT用よりも太かったんです。

で、このクルマに付いていたのが上側のシャフトでした。
AT用のシャフトと比べたら、太さが同じだったんですよね~。
でもブラケットの寸法が異なるので、AT用はMTには装着できません。
ブラケットにMTの刻印があったのでMT用に間違いはないし・・・

アキュラのMT車はシャフトが細いって聞いたことはありました。
今まで国内用クーペのシャフトの太さなんか気にしたことなかったので、
これが正しい部品なのかどうかはわかりません。
そこでオーナーさんと相談の上、ハーフシャフトASSYで交換することにしました。

はっきりしたことはわかりませんが、
写真下側のMT用の太いシャフトは品番の下3桁が 「010」 でした。
通常は 「000」 から始まる場合が多いので、
「010」 ってことは仕様変更された代替品番の可能性があります。

つまり新車に組んでいた頃は細いシャフトだったのに、
途中から太いシャフトに変更されたので、
新品部品を注文すると太いのが来るってことなのかもしれません。
本当にそうなのかは、今度初期型のMT車が入庫したら確認してみますね。
細いシャフトが付いていたらこの推測がビンゴってことですね。










シャフトも装着して、今度こそ作業完了です!
もちろんガタはキレイさっぱり無くなりましたよ!!


この度はお買上げありがとうございました。



さて残ってるNSXネタも早めにご紹介できるようがんばります!
