まずはフロントの装着ポイントです!
片側2ヶ所ずつの合計4ヶ所になります。

 印が  部です。

 印が  部です。

基本的にはお馴染みのFFタイプのサブフレームですが、
両端とセンターの3ヶ所に前方に繋がる補強フレームが追加されています。
車重などを考慮して強度を上げているんでしょうね。







マツダ車ではありませんが・・・(笑
アンダーカバーだけでなく補強フレームも一旦切り離すので、
ボルトやナットも外しておかないといけないんですよね。







いつもの横からビューです!
この角度からだと装着ポイントがはっきり確認できますね。







フロント用のリジカラです!
2種類が4個ずつの合計8ピースになります。

両側突起タイプと片側突起タイプが各々1種類4ピースずつの構成です。
下向きの突起はそれなりの長さがありますね。






まずは A部 の図解です!

サブフレーム上側に両側突起タイプを使い、
ボディーのガイド穴とサブフレームの穴にハマる構造です。
下側は片側突起がサブフレームの穴にハマリます。
一番オーソドックスなパターンですね。







装着中の写真です!

いつものように上側のリジカラはボディーに貼り付いています。
上向きの突起がボディーのガイド穴にしっかりとハマった状態なんです。
下向きの突起の先端もサブフレームの穴に掛かっています。
このままサブフレームを上げていけば突起のテーパーに沿って上がりますので、
自然とセンターが揃うことになります。
下側のリジカラも突起がサブフレームの穴にハマった状態です。


今回もミスリルを施工しています。
フェアの特典でサービスになってますからね~。
装着部周辺に塗ることでボディーとサブフレームの剛性が高まり、
リジカラ効果をさらに高めてくれるんです。






続いて B部 の図解です!

基本的な構造は先ほどと同じです。
使用するリジカラも同じ物ですしね。
ただ、ここはガセットプレートが共締めになります。







装着中の写真です!

こちらも先ほどと同じ状態になっています。







本締め後はボルトの頭にもミスリルをヌリヌリ!
ガセットプレートにもオマケで塗ってありますよ!!
これもいつものパターンですね。

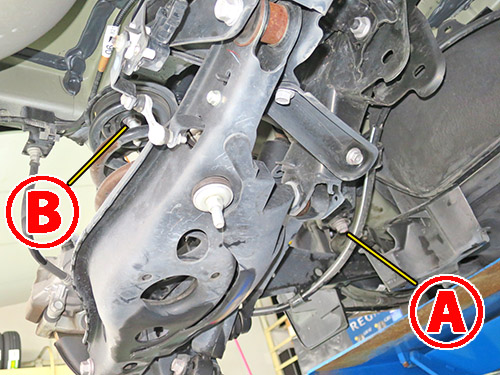

続いてリアの装着ポイントです!
こちらも片側2ヶ所ずつの合計4ヶ所になります。

 印が  部です。

 印が  部です。

サブフレームをボディーに固定している部分ですね。
リアのサブフレームはフロントに比べて複雑な形状の車種が多いのですが・・・







このクルマもけっこう複雑な形状でして・・・

B部 はスプリングアッパーシートの中側だったりします。
今までにも何台かこのタイプの車種がありましたね。







リア用のリジカラです!
4種類が2個ずつの合計8ピースになります。

両側突起タイプが1種類2ピースと片側突起タイプが3種類6ピースの構成です。
片側突起タイプのうち1種類は中割りの2分割タイプですね。







まずは A部 の図解です!

サブフレーム上側に両側突起タイプを使います。
ただし突起がかなり短めのタイプになってます・・・(涙

下側は片側突起タイプでそれなりの長さです。
できれば上側の下向き突起を長くしてくれたほうがありがたいんですが・・・
まあ、穴径が小さいんだから仕方ないんですがね。






装着中の写真です!

上側のリジカラは突起が短かったので、狭いスペースでの作業が要求されます。
サブフレームが密着する寸前で一旦止めて、
上下の突起がちゃんとハマっているかを確認する必要があるんです。
もしズレたままの状態でボルトを締めちゃうと、突起がツブれてしまうんです。
そうなるとせっかくのリジカラが台無しですからね。

下側のリジカラも突起がサブフレームの穴にハマった状態です。







続いて B部 の図解です!

ここはボディーからスタッドボルトが出ている構造です。
そのため上側に使う リジカラ3 が2分割タイプになっているんです。
スタッドボルトを抜かないでもハメられる工夫なんですよね。
突起はサブフレーム側だけになります。

下側も片側突起がサブフレームの穴にハマリます。






上側の写真です!
ここはカメラが入るスペースが無くて、わかりにくい写真ですが・・・

片側突起タイプでしたのでサブフレームの穴にハメておけばOKなんですが・・・
2分割タイプはサブフレームを上げていく過程でズレることがあるんです。
そのためやはり密着する寸前で一旦止めて、
突起がちゃんとハマっているのを確認する必要があるんですよね。






下側の写真です!

スプリングのアッパーシート中央部の穴からリジカラが見えていますね。
アッパーシート奥にサブフレーム本体がありまして、
その穴にリジカラの突起がハマった状態です。
ただ、構造上けっこうハメにくいんで苦労しましたが・・・(笑







本締め後はこちらもボルトの頭やナットにミスリルをヌリヌリ!
ただ、スプリングの中央部を塗るのはやりにくかった・・・(笑
ロアアームの下からじゃハケが届きませんからね~。


最後にアライメント調整をして完了です!
