リジカラ装着!★NZE181 オーリス★ フロントのみ!!

4月末まで春のリジカラフェアを開催中!


リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_1121449.jpg



いつものようにフェアの特典をご用意しました!

*アライメント特別料金
 通常よりもプライスダウンした料金に設定!

*ミスリル施工サービス
 通常オプション料金のミスリルをサービス施工!

*リジカラグッズプレゼント
 グッズが何かはその時のお楽しみに!

*フェアの特典は前後1台分のご購入及び取付けの場合が、適用の条件となります。


フェアの残り期間も少なくなってきました。
期間中にご注文いただいた分に関しましては、
取付け作業が5月以降になってもフェアの特典を適用いたします。
お気軽にお問い合わせください。


おかげさまで多くのご注文をいただいており、
ネタが溜まってきてますので、早めに更新しないといけませんね。

ってことで本日のクルマは・・・



NZE181 オーリス!




リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_08524612.jpg

先日リアのみの装着でご紹介したクルマです!
ですので今回はフロントのみなワケなんですよね。



で、このお客さんは・・・





リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_08541748.jpg

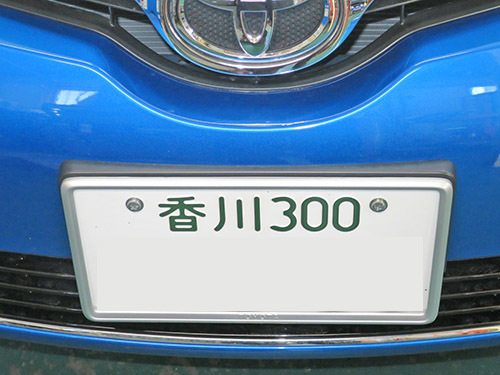

うどん県 からのご来店でした!
わざわざ橋を渡っての何度ものご来店ありがとうございます。
本当にリジカラは県外からの方が多いんです。
スイフトスポーツの方と県外連チャンになりましたね。





リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_08574593.jpg

まずはフロントの装着ポイントです!
片側2ヶ所ずつの合計4ヶ所になります。

 印が A部 です。

 印が B部 です。

お馴染みのFFタイプのサブフレームですね。
しかも何か見覚えのある光景です。
じつは ZVW30プリウス と共通のサブフレームなんです。
なのでウチでは特にお馴染みのサブフレームなんですよね。





リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_09002150.jpg

いつもの横からビューです!
この角度からだと装着ポイントがはっきり確認できますね。




リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_09012503.jpg

トヨタよ! おまえもかっ!!(笑

ってプリウスと共通なんで慣れた作業なんですけどね。
アンダーカバーのクリップだけでなく、
補強プレートの固定ボルトも外しておく必要があるんです。
さらにサブフレームに固定されているマウントのボルトもね。





リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_09041631.jpg


フロント用のリジカラです!
2種類が4個ずつの合計8ピースになります。

両側突起タイプと片側突起タイプが各々1種類・4ピースずつの構成です。
こちらもお馴染みのリジカラですね。






リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_09054063.jpg

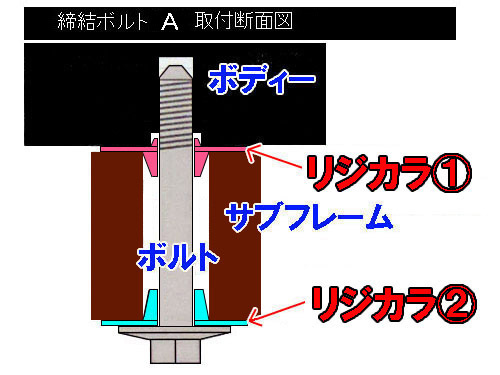

まずは A部 の図解です!

サブフレーム上側に両側突起タイプを使い、
ボディーのガイド穴とサブフレームの穴にハマる構造です。
下側は片側突起がサブフレームの穴にハマリます。
一番オーソドックスな組み合せのパターンですね。





リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_09063557.jpg


いつものように上側のリジカラはボディーに貼り付いています。
上向きの突起がボディーのガイド穴にしっかりとハマった状態になっています。
下向きの突起の先端もサブフレームの穴に掛かっています。
このままサブフレームを上げていけば突起のテーパーに沿って上がりますので、
自然とセンターが揃うことになります。
下側のリジカラも突起の先端がサブフレームの穴にハマっています。


今回もミスリルを施工しています。
フェアの特典でサービスになってますからね。
基本的にフェアの対象は前後装着の場合限定なんですが・・・
フェア開催の直前にリアのみ装着してましたので、
今回は特別に特典を適用させていただきました。

装着部周辺に塗ることでボディーとサブフレームの剛性が高まり、
リジカラ効果をさらに高めてくれるんです。






リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_09091639.jpg

続いて B部 の図解です!

基本的には先ほどと同じ構造ですが、
ここはガセットプレートが共締めになります。





リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_09105969.jpg

やはり上側のリジカラはボディーに貼り付いています!
こちらも先ほどと同じ状態ですね。
4ヶ所が同時にこの状態になったらボルトを本締めします。





リジカラ装着!★NZE181 オーリス★ フロントのみ!!_d0156040_09130047.jpg

本締め後はボルトの頭にもミスリルをヌリヌリ!
ガセットプレートにもオマケで塗ってありますよ。
これもいつものパターンですね。

最後にアライメント調整をして完了です。


この度はお買上げありがとうございました。
