うだるような暑さが続いてます。
ピットに立ってたら何もしていなくても汗が噴き出してきます。
まだ1ヶ月ぐらい続くのかと思うとゾッとしますね。


さて、本日はEXマニを交換した作業のご紹介です。
進化剤以外のネタもかなり溜まってるんですよね~。
今回の作業もけっこう前で、全然暑くない頃にやった作業です。(笑

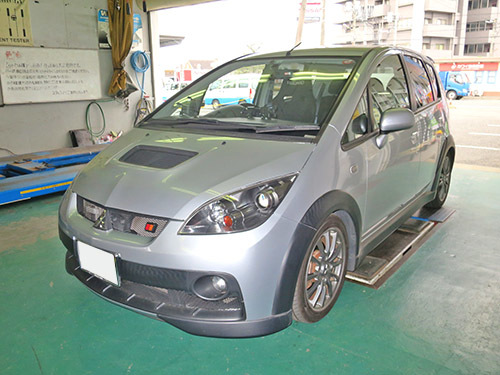

クルマは・・・



Z27AG コルトVerR!





リジカラ装着作業でご紹介したことのあるクルマです!
以前にもEXマニにクラックが入って交換した作業をご紹介しましたが、
そのクルマとは別のVerRですよ!
ボディーカラーも同じですが・・・

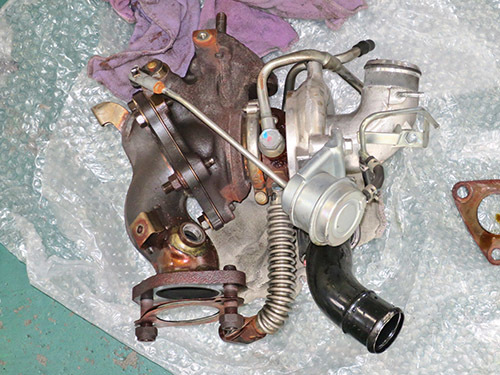

まずは純正のEXマニやタービンを外します。
今回はタービンアウトレットも交換しますので、
必然的にタービンも外さないといけないわけです。

以前にも書きましたが、EXマニとタービンを固定しているボルトは、
かなりの高確率で折れます!(笑
なのでEXマニだけだったとしてもタービンは外すことになるんですけどね。
もちろん今回も新品のボルトやナットを準備してますよ!





フルブラスト!
  等長EXマニ&タービンアウトレット!!


ステンレス製のEXマニとタービンアウトレットです。
等長タイプなので排気効率が良くなりますね。
EXマニのことを タコ足 と言いますが、
まさにタコの足がうねってるような形状をしてますね~。





純正との排気効率の違いは歴然ですね~。
単純に4気筒をまとめて1本のパイプでタービンに繋げている純正マニは、
排気干渉しまくりだったと思います。(笑

ステンEXマニのほうはタービンの直前で合流してますから、
排気干渉はほとんど無いと思われます。
しかも等長ですから4気筒分が均等に流れ込みますからね。
限られたレイアウトの中で等長にするため、タコ足がうねることになるんです。





純正のタービンアウトレットも外します。
ここのボルトも焼きが入っているので折れる可能性が高いのですが・・・
今回はタービンのボルトも含めて1本も折れませんでした。
珍しい・・・

まあ、ボルトとナットは全て新品に交換しますけどね。





タービンアウトレットも排気効率の差は歴然ですね。

純正は 緑矢印部 が大きく凹んでいます。
明らかにココが排気抵抗になっていますよね。
何でこんな形状にしてあるんだろう・・・?

フルブラスト製はなだらかなパイプ形状で抵抗は少ないですね。
全体的に太くもなっていますので、抜けは良くなると思いますよ~。

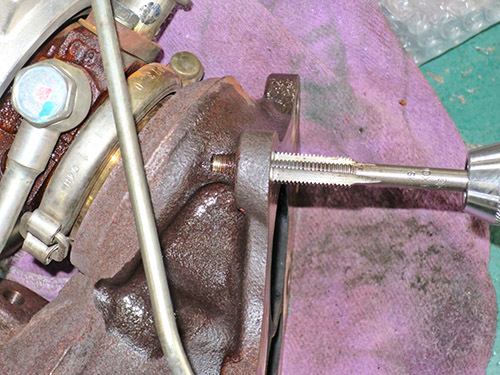

古いスタッドボルトを外して、ネジ山のサビを除去しておきます。

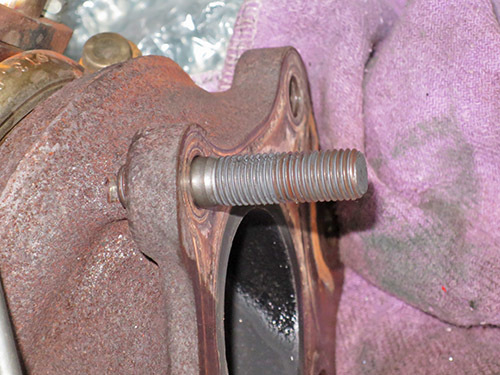

新品のスタッドボルトに交換!
当然ナットのほうも新品に交換しますよ!!

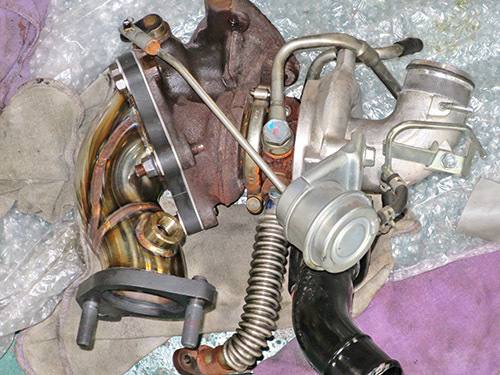

タービンに合体!
この状態で見ても排気効率は良さそうですね~。





タービンとEXマニをエンジンに装着!
さらにタコ足度が増して見えるのは気のせい?(笑
いかにも排気効率は良さそう!ってカンジですね~!!

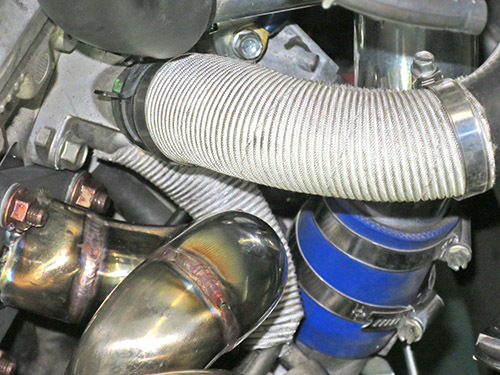

EXマニ近くのホースは、
ヒートインシュレーターを巻いて遮熱処理をしておきます。
ゴムのホースですから熱には弱いですからね~。





ヒートプレート も装着しました!
こちらもフルブラストの製品ですよ。

まあ、EXマニとタービンアウトレットの形状が大きく変わりましたので、
純正の遮熱板は装着出来ないんですけどね。

ただ、あのうねったタコさんが見えなくなるのはちょっと惜しいような・・・(笑


前回ご紹介したEXマニ交換は修理分野の作業でしたが、
今回はチューニングメニューとなりますね。
修理でもチューニングでもお気軽にご相談ください。
